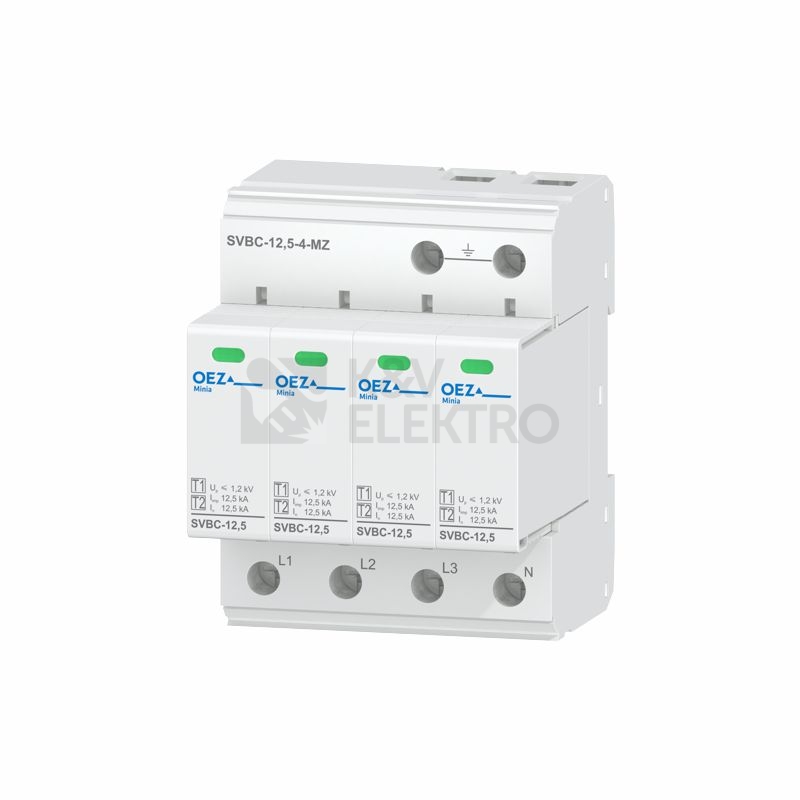

Svodič přepětí OEZ SVBC-12,5-4-MZ (TN-S)

Kombinovaný svodič přepětí OEZ SVBC-12,5-4-MZ (TN-S) chrání instalace už od vstupu do objektu díky zkušební třídě typ 1 a 2. Účinné omezení přepětí zajišťuje ochranná úroveň 1,2 kV, přičemž robustní konstrukce sází na varistorovou technologii a výměnné moduly. Montáž na DIN lištu 15 mm a čtyřpólové provedení šetří čas i místo v rozvaděči.

Specifikace svodiče přepětí OEZ SVBC-12,5-4-MZ (TN-S)

Tento kombinovaný svodič pro silnoproud slouží k ochraně domovních i průmyslových rozvodů před důsledky atmosférických a spínacích přepětí. Díky provedení pro sítě TN-S, TN-C-S i TT pokryje širokou škálu instalací v hlavních i podružných rozvaděčích. Čtyřpólová topologie s 4 póly umožňuje plnohodnotnou ochranu všech pracovních vodičů spolu s vodičem PEN/PE, s rychlou vizuální kontrolou přes optickou signalizaci.

Zapojení je přizpůsobeno pro standardní rozvaděče; přístroj se nasazuje na DIN lištu 15 mm a díky kompaktní šířce 4 TE snadno zapadne i do míst s omezeným prostorem. Elektrická koordinace vychází z kombinace varistorové cesty a třídy zkoušek typ 1 a 2, takže ochrana navazuje od svodiče bleskových proudů až po jemnější omezení přepětí v nižších stupních. Při hlavním parametru rázové odolnosti se opírá o bleskový proud 37,5 kA (10/350), zatímco impulsní proud na modul dosahuje Iimp 12,5 kA, což je vhodné pro vstupní rozvaděče objektu.

V provozu dlouhodobě zvládá maximální trvalé napětí AC 335 V a odpovídá běžné napájecí síti s jmenovitým napětím AC 230 V. Při omezení přepětí se drží nízko na úrovni ochranné úrovně 1,2 kV, což potvrzuje i stejná ochranná hladina N–PE 1,2 kV. Pohlcované zatížení charakterizuje měrná energie 625 kJ/Ohm, která vypovídá o robustní konstrukci varistorových článků a jejich schopnosti zvládat opakované namáhání.

Instalace je přímočará: přístroj se upevní do rozvaděče, připojí se přívody a vývody s odpovídajícím průřezem a zkontroluje se stav přes optickou signalizaci. Vstupní a výstupní svorky umožní bezpečné vedení díky kapacitě až pro 35 mm² u tuhých vodičů a do 25 mm² u jemných lanek. Při montáži je výhodou modulární koncepce, která dovoluje snadno vyměnit jednotlivé funkční části bez rozebrání celé sestavy.

Shrnutí a doporučení produktu

Hledáte jistotu pro vstupní rozvaděč, která obstojí při bouřkách i v náročném provozu? Tento model je sázkou na jistotu. Díky modulárnímu řešení snadno udržíte zařízení v provozu, a vizuální kontrola stavu vám usnadní pravidelnou revizi. Pokud vybavujete nový rozvaděč, vyplatí se promyslet návaznost ochrany i v dalších stupních, aby byla celá soustava vyvážená a stabilní.
