Kombinovaný proudový chránič s jističem slouží k ochraně jednofázových obvodů 1+N před poruchovými proudy i nadproudy. Model EATON PFL7-13/1N/B/003-A nabízí In 13 A, citlivost Idn 0,03 A pro typ A, charakteristiku B a spínací schopnost 10 kA při 230 V a 50 Hz. Konstrukce odpovídá šířce 2 moduly a krytí IP20.
Specifikace proudového chrániče s jističem EATON PFL7-13/1N/B/003-A 13A 30mA A 263519
Tento přístroj kombinuje funkci proudového chrániče a jističe pro jednofázové vedení 1+N v instalacích s napětím 230 V a sítí na frekvenci 50 Hz. Je určen tam, kde je žádoucí současně hlídat reziduální proud i nadproud v jednom modulu, a tím minimalizovat počet samostatných přístrojů v sestavě.
Citlivost na reziduální proud 0,03 A vyhovuje požadavku na zvýšenou ochranu osob před úrazem elektrickým proudem, zatímco vypínací charakteristika B umožňuje standardní jištění běžných jednofázových obvodů při dimenzovaném proudu 13 A. Přístroj podle EN 60898 zvládá zkratové stavy s hodnotou až 10 kA, přičemž pracuje s typem svodového proudu A. Mechanické provedení odpovídá šířce 2 moduly se zástavbovou hloubkou 69,5 mm a krytím IP20.
Shrnutí a doporučení produktu
Kombinace chrániče a jističe v jednom přístroji zjednodušuje návrh i montáž, zpřehledňuje zapojení a šetří prostor v rozvaděči. Jednotné provedení od jednoho výrobce zároveň usnadní správu náhradních dílů a sjednocení příslušenství v projektu.
Kromě proudových chráničů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 13 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: A
- Vypínací charakteristika: B
- Dimenzovaná spínací schopnost dle EN 60898: 10 kA
- Frekvence: 50 Hz
- Stupeň krytí: IP20
- Odolnost proti rázovému proudu: 0,25 kA

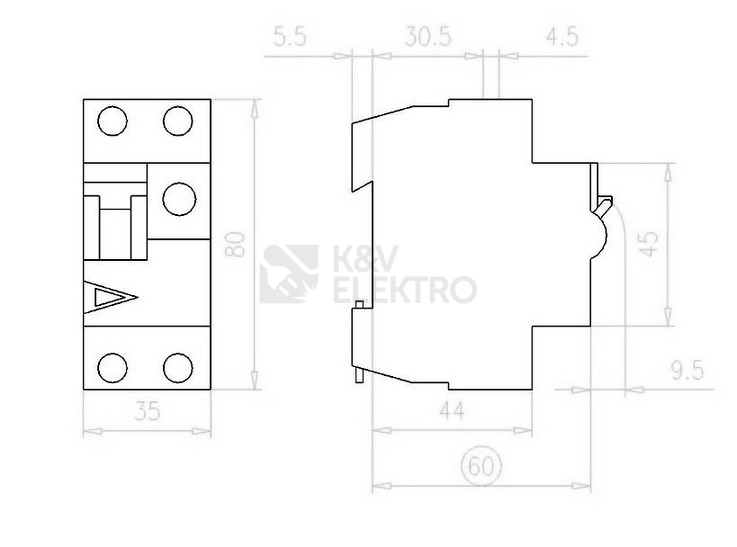

- Montážní hloubka: 69,5 mm
