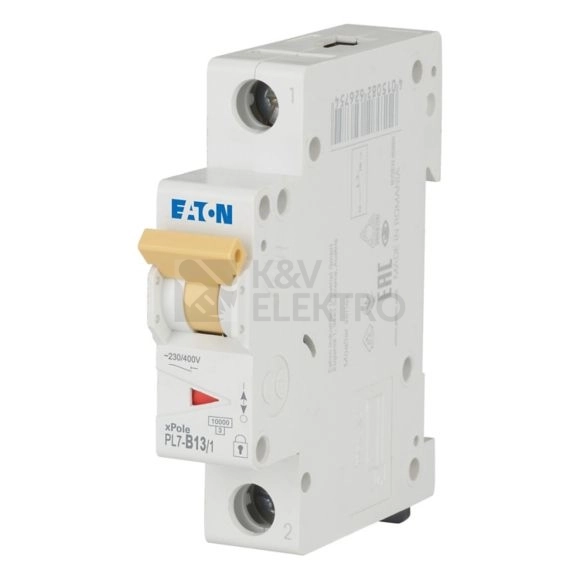

Jistič EATON PL7-B13/1 slouží k ochraně obvodů s charakteristikou B, při 1 pólu a proudu 13 A. Používá se v sítích s 230 V AC a nabízí zkratovou odolnost 10 kA. Kompaktní provedení o šířce 1 modul doplňuje krytí IP20 a frekvenční rozsah 50–60 Hz.
Specifikace jističe EATON PL7-B13/1 13A 262675
Tento jistič je určen pro jištění světelných a zásuvkových obvodů s nízkými proudovými rázy. Vizuální stav obvodu usnadňuje signalizace vypnuto–zapnuto. Jednomodulové provedení zjednodušuje zapojení v rozvaděčích a uspořádání přístrojů v řadě.
Provoz vychází z napájení střídavým druhem napětí a z třídy omezení energie 3. Za účelem snadné instalace je k dispozici připojení vodičů v přirozeném rozsahu průřezů. Krytí odpovídá běžnému použití uvnitř rozvaděčů a rozměry těla přinášejí jistotu kompaktního osazení v poli.
Shrnutí a doporučení produktu
Jistič je vhodnou volbou tam, kde je potřeba spolehlivě chránit světelné a zásuvkové větve s omezenými proudovými rázy. Přehledná signalizace stavu usnadňuje servis i rychlou orientaci v rozvaděči a kompaktní provedení šetří místo při osazování. Možnost doplnění příslušenství nabízí flexibilitu pro úpravy i pozdější rozšíření instalace.
Pro výběr další ochrany a koordinaci prvků navštivte kategorii jističe do 125A. Značkové příslušenství a navazující sortiment najdete také v nabídce jističů EATON, dále v sekci modulových rozvodnic a ovládacích prvků. Pro související spínání výkonu lze vybírat z nabídky výkonových stykačů a ministykačů.
Technické detaily
- Vypínací charakteristika: B

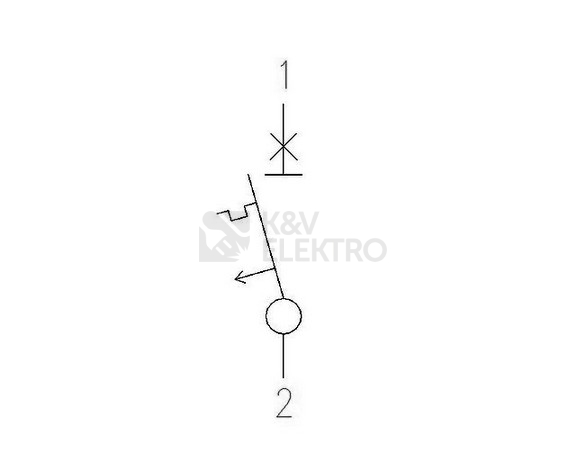

- Počet pólů: 1
- Dimenzovaný proud: 13 A
- Dimenzované napětí: 230 V
- Jmenovité napětí AC: 230/400 V
- Jmenovité napětí DC: 48 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Stupeň znečištění: 2
- Krytí IP: IP20

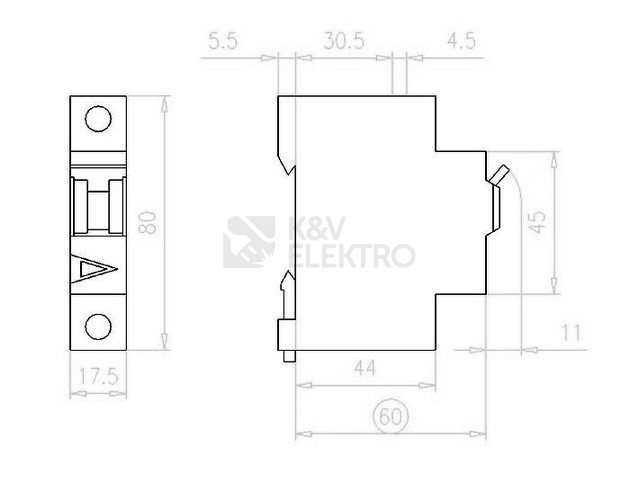

- Montážní hloubka: 70,5 mm
- Průřez připojovaných vodičů: 1–25 mm²
- Maximální předřazená pojistka: 125 A gL
