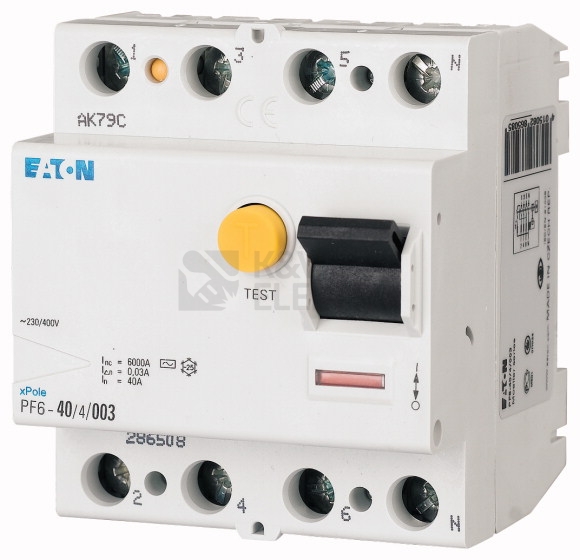

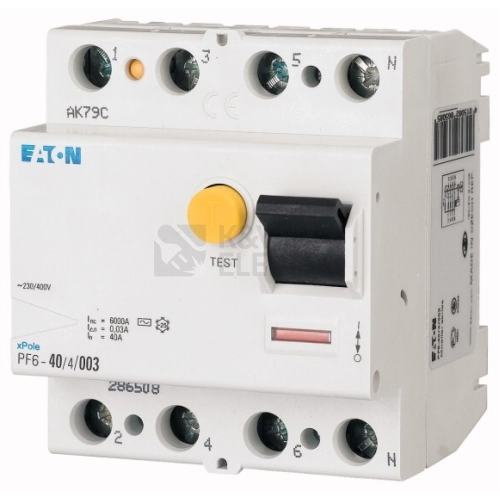

Proudový chránič EATON PF6-40/4/003 40A 30mA AC 286508

Vyberte si kvalitní proudový chránič EATON PF6-40/4/003 40A 30mA AC 286508! Diferenční proudová citlivost chrániče PF6 určuje, jak rychle a přesně chránič reaguje na odchylující se proudy, a tím poskytuje ochranu osobám a majetku před různými elektrickými riziky.

Specifikace proudového chrániče EATON PF6-40/4/003 40A 30mA AC 286508

Čtyřpólový proudový chránič EATON PF6-40/4/003 40A 30mA AC má reziduální proud 30 mA a jmenovitý proud 40 A. Jedná se o typ AC, takže je citlivý pouze na střídavý proud. Zkratová odolnost činí 6 kA. Chránič je odolný proti rázovému proudu 250 A. Stupeň krytí činí IP20. Přístroj je určen k instalaci na DIN lištu.

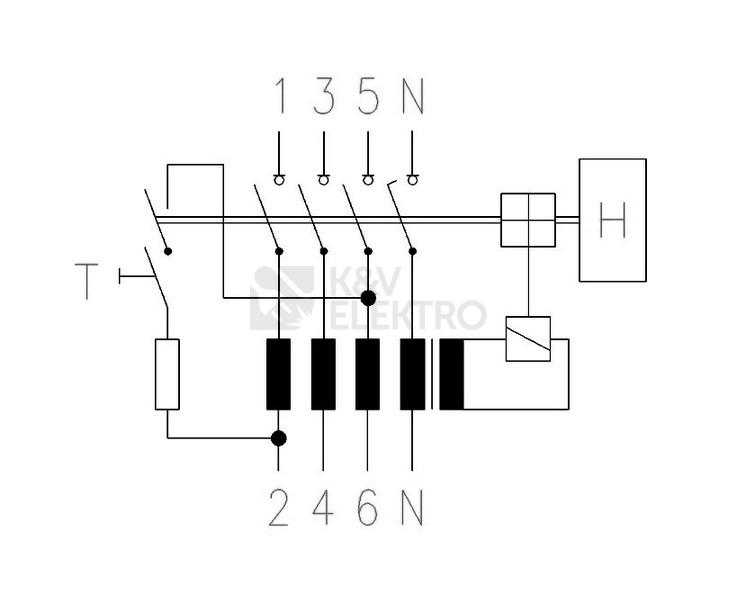

Tento chránič pracuje na základě detekce rozdílu mezi přívodním a návratovým proudem v elektrickém obvodu. Pokud tento rozdíl překročí určenou hodnotu, chránič se okamžitě aktivuje a odpojí obvod. To znamená, že pokud se část proudu odchýlí od normálního chodu obvodu, například kvůli poruše nebo nebezpečnému kontaktu s tělem, chránič rychle zasáhne a zabrání tak možnému elektrickému úrazu.

V závislosti na hodnotě označené jako IΔn (diferenční proudová citlivost) chránič plní různé funkce:

• Základní ochrana osob (IΔn ≤ 30 mA): Odpojí obvod rychle při i malých odchylujících se proudech, což ochrání lidi před elektrickým úrazem.
• Doplňková ochrana při poruše (IΔn > 30 mA): Poskytuje dodatečnou ochranu před většími poruchami elektrického obvodu.
• Ochrana majetku před požárem (IΔn ≤ 300 mA): Odpojí obvod, aby zabránil přehřátí a požáru, pokud odchylující se proud dosáhne této hodnoty.

Vybrat si můžete z celé naší nabídky jističů do 125 A. Nejčastěji používané jsou jistič 10A, jistič 16A a jistič 20A s charakteristikou B a C a zkratovou schopností 6kA a 10kA. Kromě proudových chráničů s nejběžnějším reziduálním proudem 30mA zvažte i proudové chrániče do zásuvky a na kabel.

Montážní hloubka jističe činí: 69,5 mm. Výška přístroje 80 mm. Standardní přední rozměry 45 mm. Vestavěná šířka mm 70 (4TE).

Technické detaily proudového chrániče EATON

Proudový chránič s jističem EATON PFL6-16/1N/B/003 286431 je určen pro dimenzované napětí 230 V. Proud 16 A. Zkratová schopnost 6 kA. Druh napětí AC. Frekvence 50 - 60 Hz. Montážní hloubka 69,5 mm. Krytí IP20. Provozní teplota -25 – 40 °C.

Zkušební obvod V AC 184 – 440. Jmenovité izolační napětí Ui 440 V. Elektrický Počet sepnutí ≧ 4000. Mechanický Počet sepnutí ≧ 2000. Pomocný spínač pro následnou instalaci Z-HK 248432.

Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Proudový chránič EATON PF6-40/4/003 40A 30mA AC 286508 splňuje příslušné normy ČSN včetně ČSN EN 61439, IEC/EN 61008
