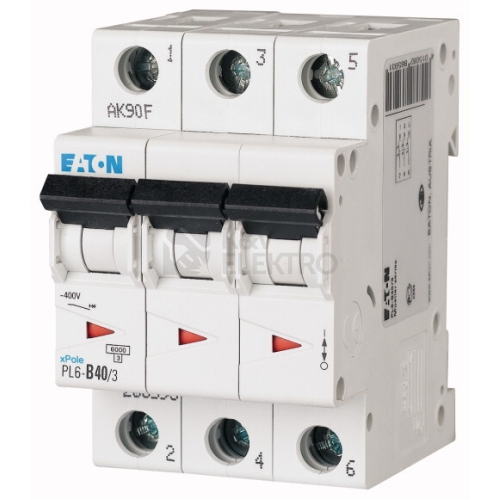

Modulární jistič EATON PL6-B40/3 slouží k jištění světelných a zásuvkových obvodů s nízkými proudovými rázy. Vyznačuje se vypínací charakteristikou B, dimenzovaným proudem 40 A a dimenzovaným napětím 400 V v síti AC. Zkratová schopnost činí 6 kA a provedení je 3pólové s krytím IP20.
Specifikace jističe EATON PL6-B40/3 40A 286593
Tento jistič je určen pro jištění světelných a zásuvkových obvodů s nízkými proudovými rázy. Tomu odpovídá jeho charakteristika a konstrukce, která podporuje spolehlivé odpojování v běžných instalacích. Přehlednou kontrolu provozního stavu zajišťuje signalizace vypnuto–zapnuto.
Instalaci usnadňuje libovolná montážní poloha a možnost dodatečné montáže příslušenství. Prostorové nároky v rozvaděči vymezují tři moduly, přičemž připojení je připraveno pro vodiče s průřezem 1–25 mm². Pro návrh selektivity lze využít informaci o maximální předřazené pojistce 100 A gL.
Provozní vlastnosti odpovídají třídě omezení energie 3 a zapojení v prostředí s kategorií přepětí 3 a stupněm znečištění 2. Využití pokrývá síťovou frekvenci v rozsahu 50–60 Hz, přičemž krytí je IP20 pro instalace v odpovídajících podmínkách.
Shrnutí a doporučení produktu
Hledáte jistič pro obvody s nízkými proudovými rázy a s přehlednou obsluhou? Tento model nabídne praktickou indikaci stavu, montáž bez omezení polohou a možnost rozšíření o příslušenství. Získáte tak přístroj vhodný pro běžné instalace, kde oceníte jednoduché zapojení a jasnou signalizaci.
Pro rozšíření projektu si prohlédněte celou kategorii jističe do 125A nebo se zaměřte na nabídku značky v rámci jističů EATON.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 3
- Počet jištěných pólů: 3
- Dimenzovaný proud: 40 A
- Dimenzované napětí: 400 VAC
- Zkratová schopnost: 6 kA
- Zkratová schopnost při 230 V (Icn EN 60898): 6 kA
- Zkratová schopnost při 400 V (Icn EN 60898): 6 kA
- Zkratová schopnost při 400 V (Icu ČSN EN 60947-2): 0 kA
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2

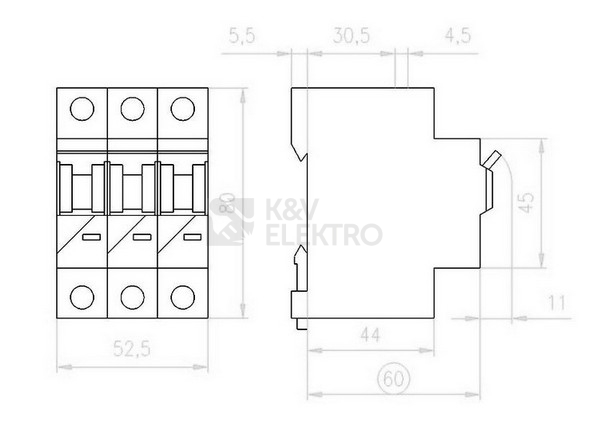

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Krytí: IP20
