MPP regulátor a střídač pro ohřev vody z fotovoltaických panelů MARKO D 3kW

MPP regulátor a střídač MARKO je určen k optimalizaci zisků z FV panelů používaných pro ohřev vody. Díky konverzi DC proudu z panelů na střídavý proud (modifikovaná sinus, cca 50Hz), umožňuje bez rizika opálení kontaktů připojit 5 až 10 ks FV panelů 180-290Wp i ke stávajícím, neupraveným bojlerům s elektrickou spirálou 1-4kW (optimálně 2-2,5kW), např. Dražice OKCE 200 2/2 kW nebo Dražice OKCE 2/4 kW.

Tento výrobek vyhovuje pro použití v dotačním programu Nová zelená úsporám. SVT kód není vyžadován.

Výhodou FV ohřevu vody proti termickému ohřevu je jednoduchost instalace, bez čerpadel, trubek, výměny kapaliny, zanedbatelné prostupy zdmi, možnost umístit FV panely i daleko od bojleru (např. na pozemku).
FV panely nikdy nezamrznou ani se nepřehřejí. Mají nulové náklady na provoz a servis. Rovnoměrnější solární zisky v průběhu roku oproti fototermickým systémům.

Pokud byste nepoužívali regulátor MARKO a přímo připojili např. 7ks FV panelů 300Wp (cca 2,1kWp) na 2kW topnou spirálu, fungovalo by vše výborně jen při plném slunečním světle a chladné vodě v bojleru.
Jakmile se ale voda ohřeje a termostat se pokusí odpojit FV panely od spirály, stejnosměrný proud vytvoří elektrický oblouk, který vypálí kontakty stykače a zničí ho.
Pokud byste nahradili kontakty stykače kvalitnějšími, vydrží déle, ale bez MPP regulátoru a při menším oslunění než je maximum, padá výkon ohřevu strmě dolů, napětí panelů a dodávaný proud nejsou v souladu s odporem spirály.

Proto musí být v systému MPP regulátor, který zajistí udržování nastaveného bodu maximálního výkonu panelů a bude topné spirále předávat vždy maximální výkon, jaký jsou schopné panely dodat, i kdyby šlo při slabém světle jen o 100W. Oproti přímému napojení panelů na bojler je tak možné získat navíc asi 30% teplé vody (platí i pro FV bojlery Dražice).

Střídavý výstup tohoto trackeru/měniče není stabilizovaný a pohybuje se podle napětí panelů mezi 150 - 330V AC. Je možné k němu připojit kromě bojleru i některé další spotřebiče, které nejsou na přesné úrovni napětí závislé, jako žárovky, vrtačky, moderní nabíječky baterií apod.
Samozřejmě že bez použití baterií budou tyto spotřebiče fungovat jen při dobrém oslunění panelů.

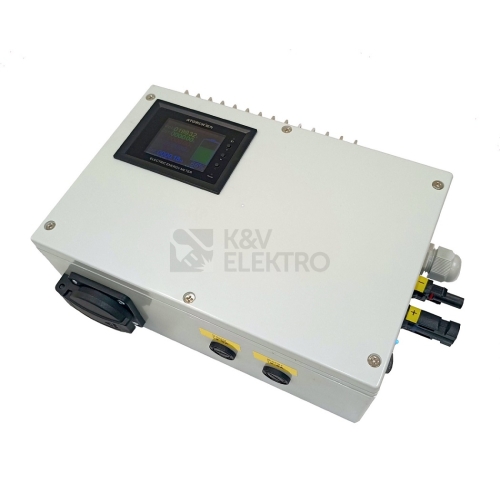

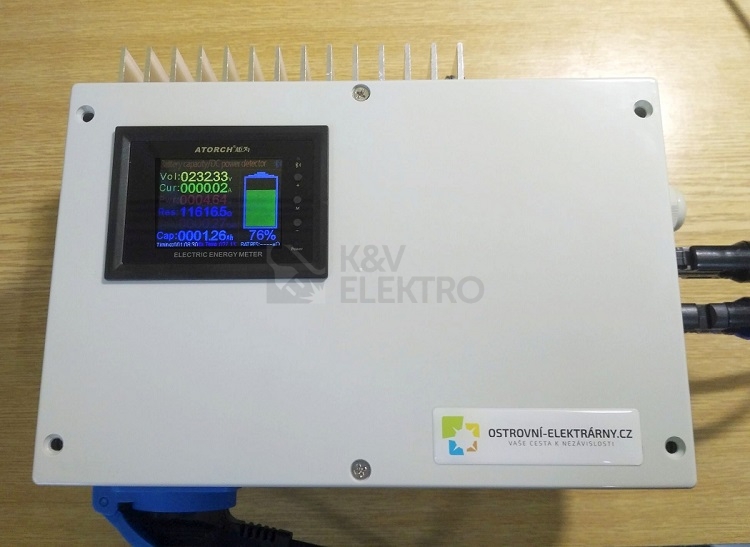

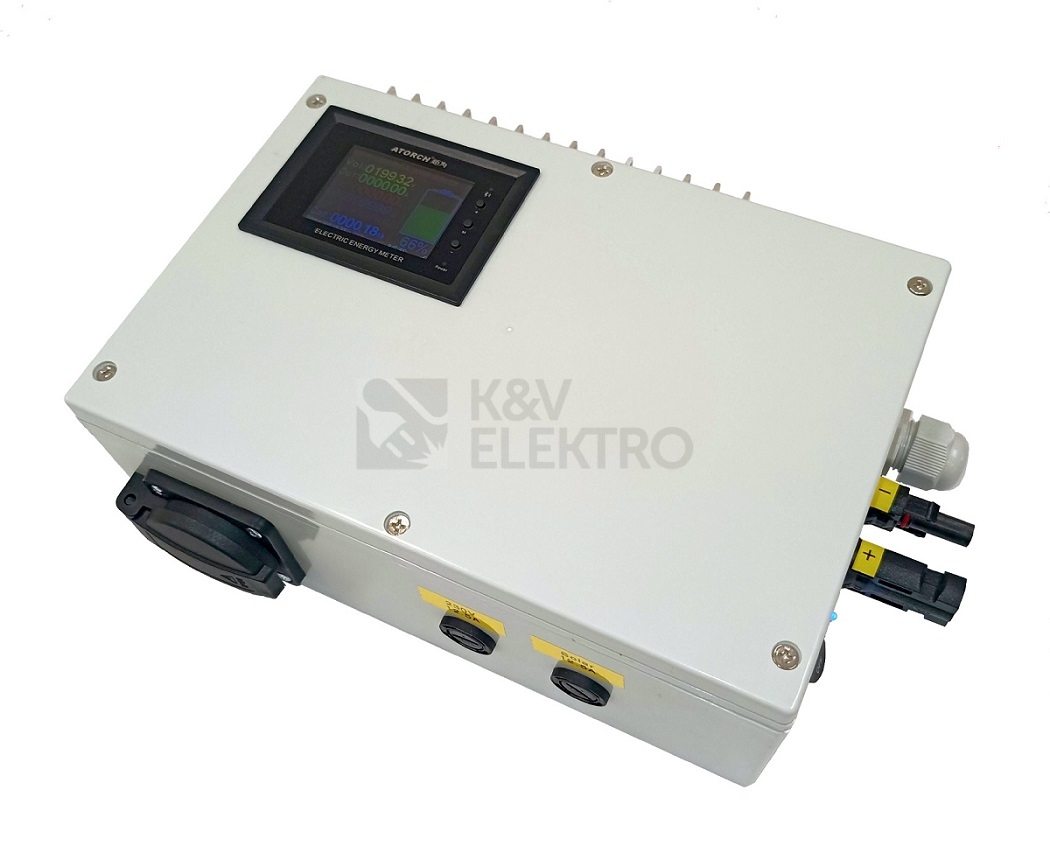

Skutečné provedení zařízení se může od obrázku na eshopu lišit.

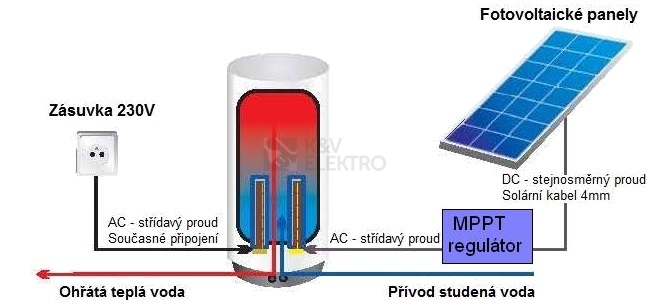

Je možné k němu doplnit hlídací relé nebo jiné přepínací prvky, které umožní ohřívat vodu v případě nedostatku sluneční energie také ze sítě.

Zařízení nepotřebuje pro svůj chod jiný zdroj energie než FV panely.
Výrobek je patentově chráněn.

Specifikace:

• Maximální rozsah napětí z FV: 24 - 330V DC
• Optimální rozsah napětí z FV (Vmpp): 200 - 250V DC
• Optimální rozsah napětí z FV (Voc): 220 - 350V DC
• Řízení bodu MPP: podle nastavení trimru na desce, z výroby cca 190V,
• regulátor automaticky posouvá cca +-30V podle zátěže
• Výstupní napětí AC: řídí se napětím panelů, max. -330V / + 330V
• Tvar výstupního napětí: modifikovaná sinus, 3 úrovně (+,0,-)
• Výstupní výkon: nom. 2,5kW, max. 2,6kW
• Účinnost převodu: více než 96%
• Max. tepelná ztráta při plném výkonu: 27W
• AC výkon spirály bojleru: 1-3kW jednofázově, volí se podle napětí a výkonu panelů
• Rozměry: 240x160x80mm
