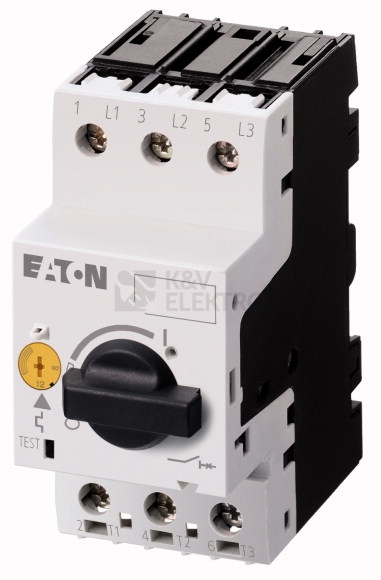

Motorový spouštěč EATON PKZM0-16 slouží k ochraně motorů při přetížení a zkratu a používá se v instalacích s napětím 230–690 V. Nastavení nadproudu v rozsahu 10–16 A doplňuje zkratová spoušť na úrovni 248 A. Přístroj je 3pólový, nabízí krytí IP20 a ovládá se otočným knoflíkem. V případě poruchy fáze reaguje citlivě, mezní zkratová odolnost dosahuje 50 kA.
Specifikace motorového spouštěče EATON PKZM0-16 10-16A 046938

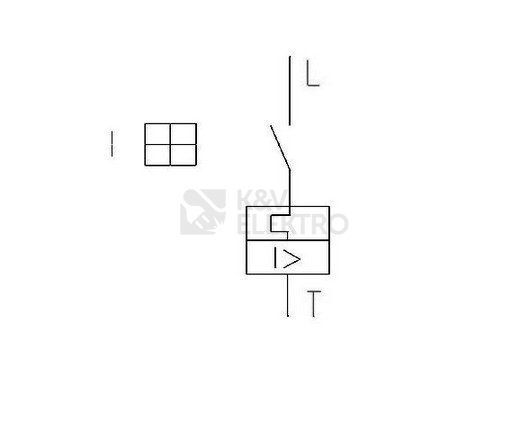

Tento motorový spouštěč je určen pro ochranu a spínání třífázových motorů v sítích s dimenzovaným napětím 230–690 V. Využívá termomagnetickou spouštěcí techniku, která kombinuje tepelnou reakci na přetížení a okamžitý zásah při zkratu.
Nastavení nadproudové ochrany v rozmezí 10–16 A umožňuje přizpůsobení konkrétnímu motoru, nezpožděná zkratová spoušť působí při hodnotě 248 A. Přístroj se ovládá otočným knoflíkem, připojení hlavního obvodu zajišťují šroubové svorky.
Konstrukční provedení odpovídá pevné montáži: spouštěč je připraven pro šroubovanou montáž i pro nasazení zaklapnutím západky. Označení PKZM0 napovídá kompaktní vestavné rozměry s čelní šířkou 45 mm. Krytí IP20 a ochrana před dotykem prstem podle VDE 0106 díl 100 pomáhají při bezpečné obsluze.
Třípólové uspořádání a dimenzovaný trvalý proud 16 A navazují na běžné aplikace v kategorii AC-3. Při napětí 230 V odpovídá výkonová třída hodnotě 4 kW, při 400 V pak 7,5 kW. Instalace probíhá jako montážní přístroj v pevné technice a je vhodná pro rozvaděčové sestavy s daným profilovým místem.
Rozměry přístroje usnadňují plánování místa v rozvaděči: výška 93 mm, šířka 45 mm a hloubka 76 mm.
Shrnutí a doporučení produktu
EATON PKZM0-16 představuje spolehlivou volbu pro ochranu motorů v aplikacích, kde je žádoucí jednoduché nastavení a rychlá obsluha. Díky kombinaci ochranných funkcí a kompaktnímu provedení usnadní práci při montáži i při servisním zásahu.
Kromě motorových spouštěčů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Rozsah nastavení spouště na přetížení: 10–16 A
- Nastavitelný rozsah nezpožděné zkratové spouště: 248 A
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 16 A
- Dimenzovaný provozní výkon při AC-3, 230 V: 4 kW
- Dimenzovaný provozní výkon při AC-3, 400 V: 7,5 kW
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 50 kA
- Krytí IP: IP20
- Šířka: 45 mm
- Výška: 93 mm
- Hloubka: 76 mm
