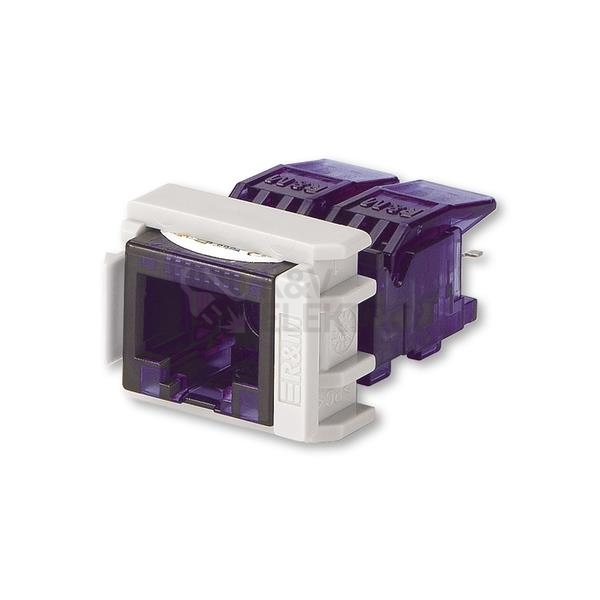

Konektor keystone Reichle & De-Massari R304374 Cat.6 UTP RJ45

Konektor keystone pro UTP datové rozvody v provedení RJ‑45 8p8c přináší spolehlivé zakončení na úrovni kategorie 6. Modulární zdířka se zacvakává do nosných masek ABB a díky přibalené krytce i pojistce zůstává pevně usazená a chráněná při běžném provozu.

Specifikace konektoru keystone Reichle & De‑Massari R304374 Cat.6 UTP RJ45

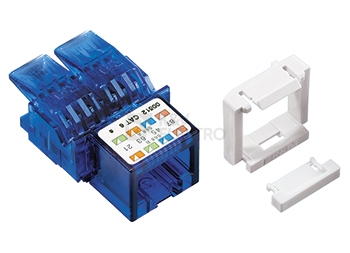

Tento datový modulární konektor slouží k zakončení a propojení metalických instalací v sítích třídy E. Vytváří rozhraní RJ‑45 8p8c v provedení samice a umožňuje ukončení vodičů systémem 110 se samozařezávacími kontakty. Upevnění do rámečku probíhá zacvaknutím do nosné masky, přičemž balení obsahuje vázací pásku pro uchycení kabelu, protiprachovou krytku a pojistku proti vytlačení z masky.

Konstrukce propojovacího modulu R&M bez vnitřních přestupních bodů podporuje stabilní přenosové parametry. Zásuvka je kompatibilní s nosnými maskami ABB a lze ji využít v modulárních sestavách pro strukturovanou kabeláž. Díky protiprachovému víčku a zaklapávacímu rámečku (šedé provedení) zůstává rozhraní chráněné i při nevyužití portu.

Výrobek pracuje v rozhraní kategorie 6 a je interoperabilní i zpětně kompatibilní s Cat. 5e a Cat. 5. Testování probíhá v souladu s interní výrobní kontrolou R&M. Modul splňuje požadavky ISO/IEC 11801 ed. 2.2, EN 50173‑1 a TIA 568‑C s ověřením dle IEC 60603‑7‑4; podporuje použití v rámci 10GBASE‑T dle IEEE 802.3 v příslušných limitech.

Pro vodiče je připraveno připojení Easy‑Lock: pro pevné jádro v rozsahu AWG 24–22 a pro flexibilní provedení AWG 26/7 až AWG 22/7. Vhodnost pro různé typy vodičů doplňuje integrované odlehčení tahu. Přístup na port zajišťují pozlacené bronzové kontakty s dlouhou životností a IDC svorky s jednovodičovým odlehčením tahu. Řazení párů probíhá podle schémat TIA 568‑A/B.

Konektor je kompatibilní se standardními rozhraními RJ11, RJ12 i RJ45, což usnadňuje začlenění do stávajících zásuvkových a patch systémů. Pro napájecí scénáře v datových sítích je zařízení ověřeno pro PoE a PoE+ podle IEC 60512‑99‑001. Materiálové provedení je bez halogenů a těžkých kovů v souladu se směrnicemi EU RoHS 2.

Vnější rozměry modulu činí 22,7 mm na šířku, 41,3 mm na délku a 18,2 mm na výšku, hmotnost je 21 g. Montážní okenko odpovídá rozměrům 14,9 × 19,5 mm s maximální tloušťkou materiálu do 1,6 mm. Barevné provedení modulu je modrá.

Využití v praxi cílí na výstavbu i modernizaci datových zásuvek a patch bodů v modulárních rámech, kde se očekává spolehlivé a rychlé zakončení kabelů bez nutnosti složitých postupů. Díky vhodnosti pro kulaté kabely a připojení jak lankových, tak tuhých vodičů je nasazení flexibilní v široké škále instalačních situací.

Shrnutí a doporučení produktu

Hledáte modul do nosné masky, který zajistí čisté zakončení datového vývodu a současně přinese jistotu dlouhodobého provozu? Tento keystone od R&M staví na promyšlené konstrukci, která minimalizuje přechodová místa a usnadňuje montáž. V balení nechybí praktické doplňky, aby výsledek držel přesně tam, kde má, a konektor zůstal chráněný i při dočasném nevyužití.

Díky široké kompatibilitě s běžnými telefonními i datovými rozhraními jej snadno začleníte do stávajících sestav a modulárních rámečků. Vhodnost pro různé typy vodičů oceníte jak při nových instalacích, tak při dodatečných úpravách. Pokud budujete kompletní přístroj, pro výběr odpovídajících nosných prvků a rámečků navštivte kategorii Mechanismy.
