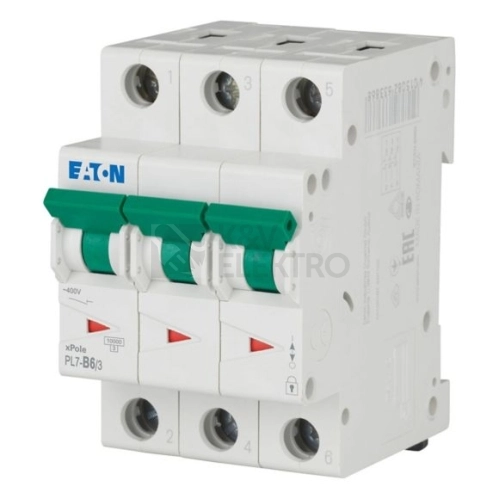

Jistič EATON PL7-B6/3 6A 263386 slouží k ochraně obvodů před přetížením a zkratem, používá se pro světelné i zásuvkové větve s nízkými proudovými rázy. Model EATON PL7-B6/3 kombinuje charakteristiku B, třípólové provedení s jmenovitým proudem 6 A a vypínací schopnost 10 kA při 230/400 V AC, takže pokryje běžné aplikace v rámci rozvodů do 400 V.
Specifikace jističe eaton PL7-B6/3 6A 263386
Tento modulární jistič je určen pro jištění světelných a zásuvkových obvodů s nízkými proudovými rázy. Díky třípólovému uspořádání chrání všechny fáze v jedné jednotce a díky šířce odpovídající třem modulům zapadne do běžných rozvodných polí. Signalizace stavu vypnuto/zapnuto usnadňuje rychlou orientaci v rozvaděči.
Instalaci usnadňuje libovolná montážní poloha a připojení vodičů v rozsahu průřezu 1–25 mm². Při požadavku na rozšíření funkcí je k dispozici možnost dodatečné montáže příslušenství. Pro zvýšení selektivity lze využít předřazenou pojistku dle uvedených hodnot. Krytí IP20 odpovídá použití v krytých rozváděčích a elektrických skříních.
Provozní vlastnosti vycházejí z parametrů střídavého napájení s uvedeným frekvenčním rozsahem a třídou omezení energie. Kategorie přepětí a stupeň znečištění odpovídají použití v běžných instalacích, kde se klade důraz na spolehlivou ochranu a rychlou odpojovací reakci při poruše.
Shrnutí a doporučení produktu
Hledáte jistič, který nabídne rychlou reakci při poruchách a současně nezkomplikuje instalaci? Tento model z řady PL7 staví na přehledném ovládání a snadné integraci do rozvaděče. V praxi oceníte srozumitelnou indikaci stavu a možnost rozšířit funkce o příslušenství podle potřeb projektu.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 3
- Dimenzovaný proud: 6 A
- Dimenzované napětí: 400 V
- Jmenovité napětí AC: 230/400 VAC
- Jmenovité napětí DC: 48 V
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
- Průřez připojovaných vodičů: 1–25 mm²
- Maximální předřazená pojistka: 125 A gL
O výrobci
EATON Elektrotechnika s.r.o., úspěšný výrobce přístrojů pro elektroinstalace jak domovní, tak průmyslové. Společnost patří pod nadnárodní společnost EATON corporation, jež je globálním lídrem v distribuci energie, ale také v produkci širokého sortimentu elektrotechnického vybavení. Společnost EATON roku 2012 dokonce otevřela inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy. Jedná se o první takové centrum v Evropě a páté na celém světě. Pod EATON corporation spadají značky jako Powerware, Holec, Santak, Cutler-Hammer, Moeller, Felton & Guileaume, CEAG či Crouse Hinds. Roku 2016 dosáhla společnost obratu v hodnotě 19,7 miliard dolarů a pracuje v ní přibližně 95 000 zaměstnanců. Její produkty jsou k dostání ve více než 175 států.
Z výrobků značky EATON si v naší nabídce můžete vybrat a zakoupit široký sortiment zboží, jako jsou například jističe, upevňovací prvky, modulové rozvodnice, ovládací prvky, výkonové stykače i ministykače a mnoho dalšího.
