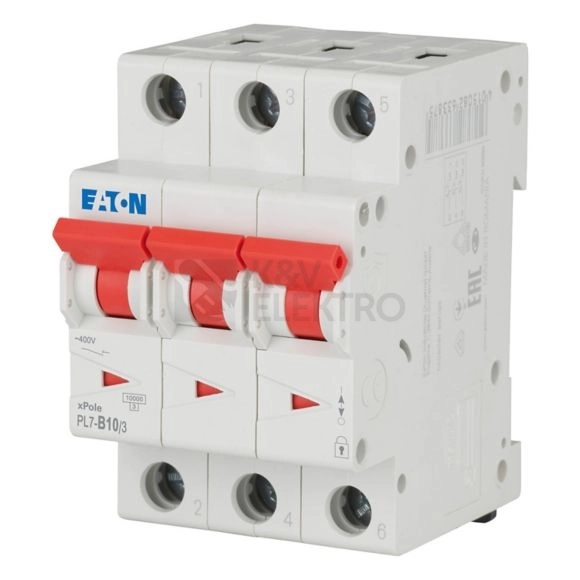

Jistič Eaton PL7-B10/3 slouží k ochraně obvodů s nízkými proudovými rázy, používá se pro třífázové aplikace díky 3 pólům a pracuje při 10 A. Vhodnost pro sítě AC a rozsah 50–60 Hz doplňuje charakteristika B a zkratová odolnost do 10 kA. Kompaktní provedení kryje IP20.
Specifikace jističe EATON PL7-B10/3 10A 263387
Tento jistič je určen pro jištění světelných a zásuvkových okruhů s nízkými proudovými rázy, kde je prioritou citlivá a rychlá reakce na nadproudy. Trojpólové provedení umožní zabezpečit celé třífázové větve v instalaci, čímž se zajistí rovnoměrná ochrana všech fází v jednom přístroji.
Instalace nevyžaduje pevně danou orientaci, protože je povolena libovolná montážní poloha. Při zapojení se počítá s průřezem připojovaných vodičů v rozmezí od 1 do 25 mm², což usnadní připojení jak slabších, tak robustnějších vedení podle konkrétního obvodu. Přehled o stavu přístroje usnadňuje signalizace vypnuto–zapnuto na čelní straně.
Zařízení je připraveno na rozšíření o příslušenství formou dodatečné montáže, takže lze řešit doplňkové funkce i po uvedení do provozu. Z hlediska koordinace předřazené ochrany lze použít pojistku do hodnoty 125 A gL, což pomáhá při návrhu jištění na hlavních přívodech.
Shrnutí a doporučení produktu
Pokud hledáte spolehlivé řešení pro jištění světelných a zásuvkových obvodů s nízkými proudovými rázy, tento model nabízí vyváženou kombinaci citlivé charakteristiky a vícepolového provedení.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 3
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 400 V
- Jmenovité napětí: 230/400 V AC; 48 V DC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Stupeň znečištění: 2
- Stupeň krytí: IP20

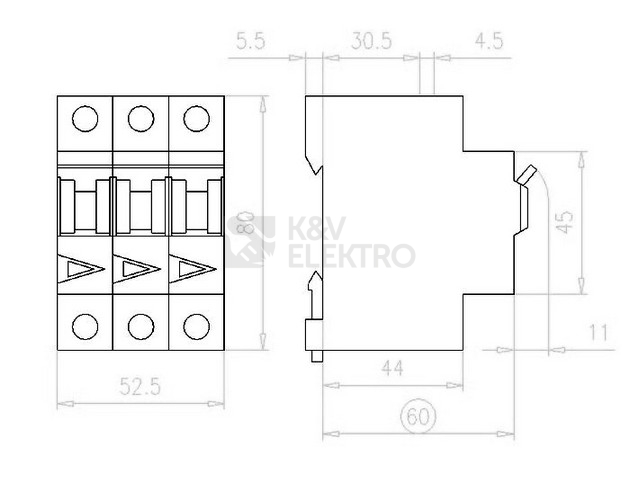

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Průřez připojovaných vodičů: 1–25 mm²
- Maximální předřazená pojistka: 125 A gL
