Jistič EATON PL6-B20/1 využívá vypínací charakteristiku B, která přirozeně vyhovuje jištění světelných a zásuvkových obvodů s nízkými proudovými rázy. Kompaktní modulární provedení v šířce jednoho modulu usnadní začlenění do rozvodnice.

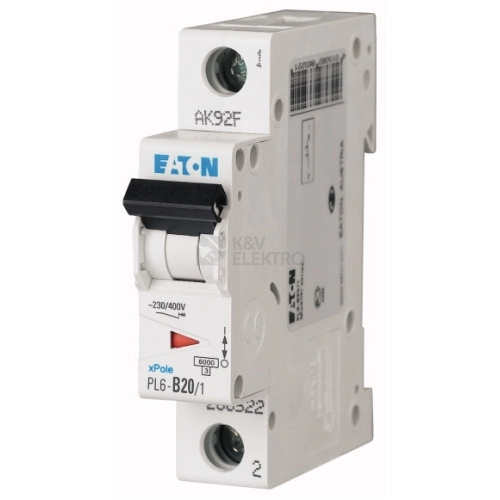

Specifikace jistič EATON PL6-B20/1 20A 286522
Model PL6-B20/1 je určen pro jištění obvodů s nízkými rozběhovými proudy, typicky osvětlení a zásuvky. Díky libovolné montážní poloze zapadne do stávajících rozvodnic bez omezení orientace. Přehledné signalizace vypnuto–zapnuto pomáhá rychle ověřit stav obvodu i při běžné kontrole.
Konstrukce modulárního jističe umožňuje dodatečnou montáž příslušenství, takže můžete rozšířit jeho funkci podle potřeb instalace. Kryt v odpovídající úrovni krytí chrání mechaniku při běžném použití v rozvodnicích. Připojení je přizpůsobeno vodičům v rozsahu průřezů uvedených výrobcem, což zjednodušuje práci instalačních techniků.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro běžné domovní či kancelářské obvody? Tento jistič s charakteristikou vhodnou pro světelné a zásuvkové větve nabídne klidný chod bez nežádoucích vypínání při nízkých proudových rázech.
Pro další výběr ochranných prvků stejné kategorie si prohlédněte Jističe do 125A. Snadno tak vyberete odpovídající hodnoty a provedení pro jednotlivé okruhy vaší instalace.
Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C. Najdete u nás však i další modulové a paticové přístroje, jako například proudové chrániče, elektroměry, motorové spouštěče, svodiče napětí a další.
Technické detaily
- Vypínací charakteristika: B
- Dim. proud: 20 A
- Dim. napětí: 230 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 6 kA
- Zkratová schopnost při 230 V Icn EN 60898: 6 kA
- Zkratová schopnost při 400 V Icn EN 60898: 6 kA
- Zkratová schopnost při 400 V Icu ČSN EN 60947-2: 0 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1

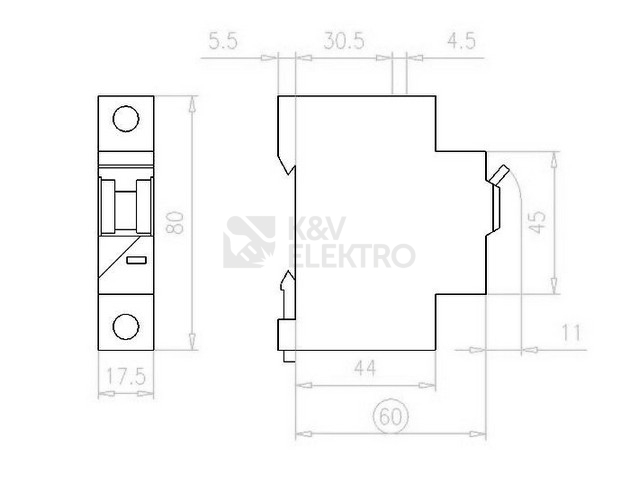

- Montážní hloubka: 70,5 mm
- Stupeň krytí: IP20
- Jmenovité napětí: 230/400 V AC; 48 V DC
- Třída selektivity: 3
- Maximální předřazená pojistka: 100 A gL
- Signalizace: vypnuto–zapnuto
- Průřez připojovaných vodičů: 1–25 mm²
