Jistič EATON PL6-B25/1 slouží k ochraně světelných a zásuvkových obvodů s nízkými proudovými rázy. Vyniká charakteristikou B, jednopólovým provedením s 1 jištěným pólem a dimenzí pro 25 A při 230 V. Při zkratu nabízí 6 kA, pracuje v síti AC na 50–60 Hz a zabírá 1 modul v rozvaděči.
Specifikace jističe EATON PL6-B25/1 25A 286523
Tento modulární jistič z řady PL6 je určen pro jištění běžných koncových obvodů s malými náběhovými proudy, zejména pro světla a zásuvky. Konstrukce umožňuje libovolné osazení v rozvaděči a přehledná signalizace polohy páčky usnadňuje rychlou vizuální kontrolu stavu. Přístroj je kompatibilní s doplňkovým příslušenstvím, které lze namontovat dodatečně, a pracuje v prostředí definovaném kategorií přepětí 3 a stupněm znečištění 2. Díky třídě omezení energie 3 zkracuje dobu a velikost zkratového proudu.
Pro vodiče je určen rozsah průřezu od 1 do 25 mm², což pokrývá typické přívody v instalační praxi. Kompaktní jednopólové provedení s šířkou jednoho modulu a montážní hloubkou 70,5 mm usnadňuje plánování místa v rozvaděči.
Shrnutí a doporučení produktu
Pokud hledáte spolehlivé řešení pro jištění světelných a zásuvkových okruhů v běžných instalacích, tento jistič je praktickou volbou. Přehledná indikace stavu přináší rychlou orientaci při provozu i údržbě, kompaktní provedení šetří prostor v rozvaděči a možnost doplnění příslušenství dává prostor k rozšíření funkcí podle potřeby.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 1
- Dimenzovaný proud: 25 A
- Dimenzované napětí: 230 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 6 kA
- Stupeň znečištění: 2
- Krytí: IP20
- Šířka v počtech modulů: 1

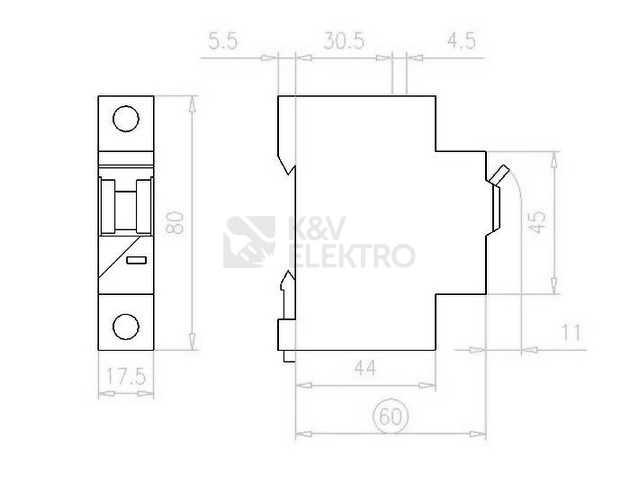

- Montážní hloubka: 70,5 mm
- Průřez připojovaných vodičů: 1–25 mm²
- Jmenovité napětí DC: 48 V
- Maximální předřazená pojistka: 100 A gL
