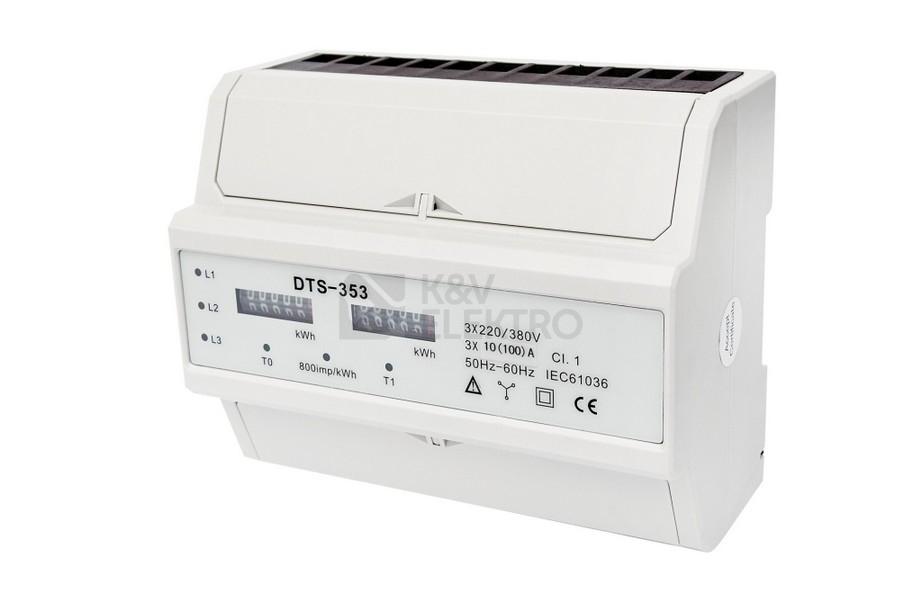

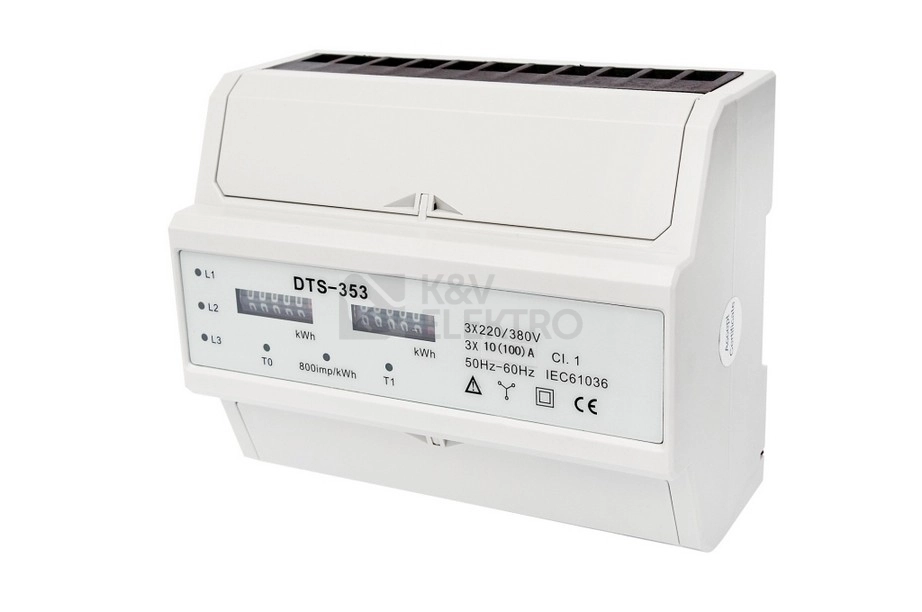

Elektroměr DTS 353-M 2 TARIF 100A 7M mechanický 1000889

Podružný 3-fázový 2-tarifní mechanický elektroměr pro přímé informativní měření DTS 353-M 100A, 7mod.Třífázový elektroměr s ​dvoutarifním mechanickým displejem pro střídavé napětí 3x230 V ​/ 400 V, 50Hz, slouží k ​měření činné elektrické energie v ​přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o ​přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5A) až po 100 A. Dvoutarifní mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh], zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOC připojte signál z ​HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a ​(8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 2 W.
