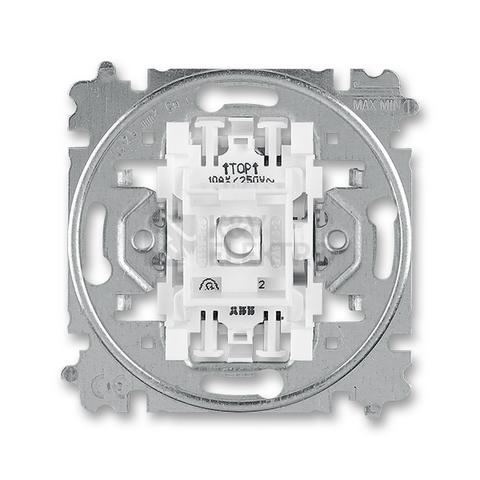

Tento ABB mechanismus vypínače č. 6 je jeden ze základních mechanismů určených pro většinu oblíbených řad domovních přístrojů ABB. Nabízí snadnou montáž pomocí bezšroubových svorek a nízkou instalační hloubku. Umožní vám ovládání svítidla ze dvou míst.
Specifikace ABB mechanismu vypínače č. 6 3559-A06345
Přístroj vypínače č. 6 od společnosti ABB je určen k instalaci do stěny do vhodné montážní krabice (viz technické detaily níže). Nabízí jednoduchou montáž skrze bezšroubové svorky. Využít jej můžete pro designové řady vypínačů od ABB, jako například Zoni, Tango, Levit, Swing a Swing L, Neo a Neo Tech, Time a Time Arbo, Element nebo Future Linear.
ABB mechanismus vypínače č. 6 můžete kombinovat s doutnavkami od stejného výrobce, avšak takto osazený vypínač nelze použít pro spínání svítidel s elektronickými předřadníky. V naší nabídce samozřejmě naleznete i další typy vypínačů, jako jsou vypínače č. 1, č. 5, č. 7 a podobně. Samozřejmostí je i bohatá nabídka jiných domovních přístrojů, ať už se jedná o zásuvky, stmívače, žaluziové spínače a tak dále.

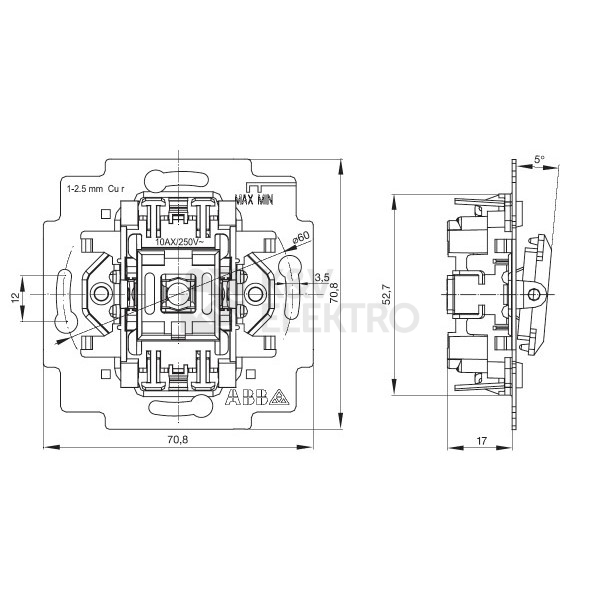

Rozměry ABB mechanismu vypínače č. 6 jsou 71 x 71 x 27 mm.
Jak funguje vypínač č. 6?

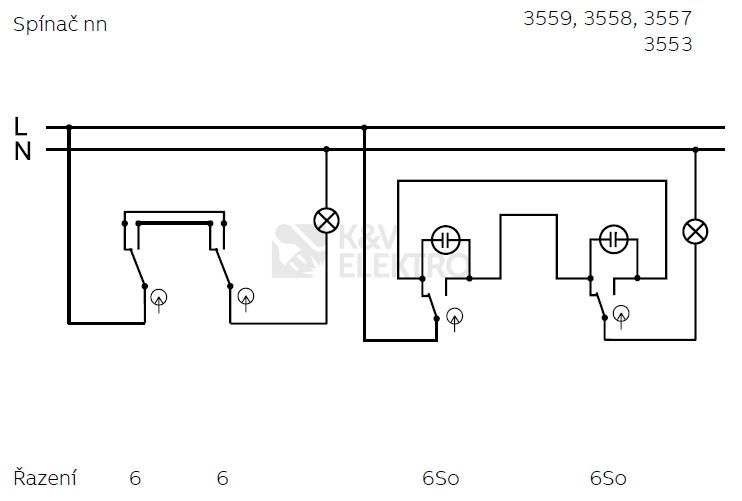

Vypínač č. 6 – obvykle nazýván „schodišťový“ – je jednopólový přepínač bez polohy vypnuto. Má dva vývody a jeden společný přívod, jako vypínač č. 6 má jednu klapku. Instaluje se v místech, v nichž si přejete ovládat jedno svítidlo ze dvou míst a to nejčastěji na začátku a na konci schodiště nebo chodby.
V případě, že si nejste jistí, jaký vypínač vlastně potřebujete, přečtěte si na našem blogu článek na toto téma. Naleznete v něm nejenom vysvětlení, k čemu ten či onen typ vypínače slouží, ale i schémata jejich zapojení.
Technické detaily ABB mechanismu vypínače č. 6
Mechanismus vypínače je konstruován pro jmenovitý proud 10 A při střídavém napětí 230 V. Zařízení nainstalujte do elektroinstalační krabice typu KU68. Pro připojení mechanismu k vodičům průřezu 1,5 až 2,5 mm² pevného provedení slouží bezšroubové svorky. K upevnění montážního rámečku použijte vhodné vruty.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
- ABB vypínač č. 6So 3559-A06345 splňuje příslušné normy ČSN
