ABB mechanismus vypínače č. 5 je jeden ze základních mechanismů určených pro většinu řad domovních přístrojů ABB. Nabízí snadnou montáž pomocí bezšroubových svorek a nízkou instalační hloubku. Umožní vám např. ovládání dvou svítidel z jednoho místa.
Specifikace ABB mechanismu vypínače č. 5 3559-A05345
Přístroj vypínače č. 5 od společnosti ABB je určen k instalaci do stěny do vhodné montážní krabice (viz technické detaily níže). Nabízí jednoduchou montáž skrze bezšroubové svorky. Využít jej můžete pro designové řady vypínačů od ABB, jako například Zoni, Tango, Levit, Swing a Swing L, Neo a Neo Tech, Time a Time Arbo, Element nebo Future Linear.
V naší nabídce samozřejmě naleznete i další typy vypínačů, jako jsou vypínače č. 1, č. 5, č. 7 a podobně. Samozřejmostí je i bohatá nabídka jiných domovních přístrojů, ať už se jedná o zásuvky, stmívače, žaluziové spínače a tak dále.

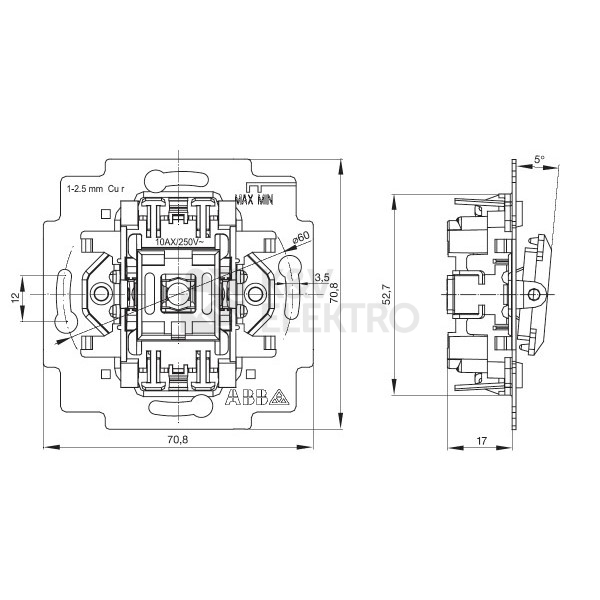

Rozměry ABB mechanismu vypínače č. 5 jsou 71 x 71 x 27 mm.
Jak funguje vypínač č. 5?

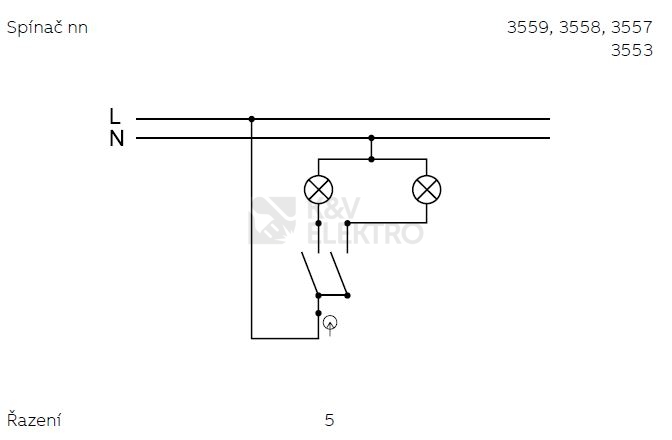

Častěji vypínač č. 5 najdete pod názvem lustrový vypínač. Je vybaven jedním přívodem a dělenou klapkou, díky čemuž umožňuje samostatně ovládat dva nezávislé obvody – např. dvě svítidla z jednoho místa. V praxi vypínač č. 5 funguje tak, že jednou klapkou rozsvítíme jedno svítidlo, či jednu polovinu svítidel a druhou klapkou zbylá svítidla. Obvykle tento vypínač používáme třeba v obývacích pokojích.
V případě, že si nejste jistí, který vypínač vlastně potřebujete, přečtěte si na našem blogu článek na toto téma. Naleznete v něm nejenom vysvětlení, k čemu ten či onen typ vypínače slouží, ale i schémata jejich zapojení.
Technické detaily ABB mechanismu vypínače č. 5
Mechanismus vypínače je konstruován pro jmenovitý proud 10 A při střídavém napětí 230 V. Zařízení nainstalujte do elektroinstalační krabice typu KU68. Pro připojení mechanismu k vodičům průřezu 1 až 2,5 mm² pevného provedení slouží bezšroubové svorky. K upevnění montážního rámečku použijte vhodné vruty.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
- ABB vypínač č.5 3559-A05345 splňuje příslušné normy ČSN.
