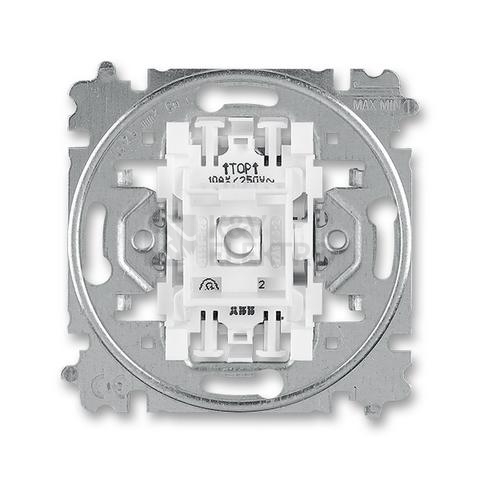

Vypínač ABB č. 1So / 1S (typ 3559-A21345) je jednopólový spínač určený pro klasické ovládání osvětlení v domácích i komerčních elektroinstalacích. Oproti běžnému spínači je vybaven dodatečnou svorkou N, která umožňuje připojení orientační nebo signalizační doutnavky či LED diody.
Specifikace ABB vypínače č.1So, 3559-A01345
ABB vypínač č.1So, 1S 3559-A21345 se svorkou N zvládne proudové zatížení až 10 AX, a je tak vhodný nejen pro běžné žárovky, ale i pro některé zářivky a LED svítidla.
Využít jej můžete pro designové řady vypínačů od ABB, jako například Zoni, Tango, Levit, Swing a Swing L, Neo a Neo Tech, Time a Time Arbo, Element nebo Future Linear.

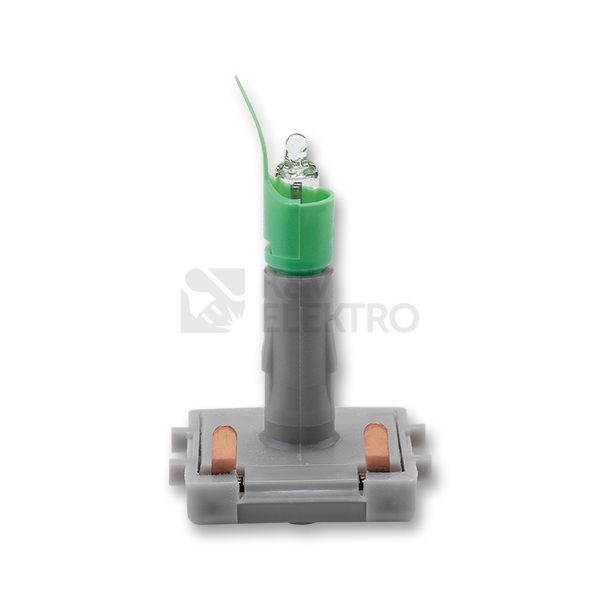

Mechanismus vypínače č. 1 ABB můžete kombinovat s doutnavkami od stejného výrobce.
Jak funguje vypínač č. 1?
Vypínač č. 1 je rozhodně ze všech vypínačů nejjednodušší, co se týče zapojení. Jeden vstup, jeden výstup, nic složitého. Vypínač č. 1 používáme především v místnostech, kde je třeba ovládat jeden či i více přístrojů z jediného místa.

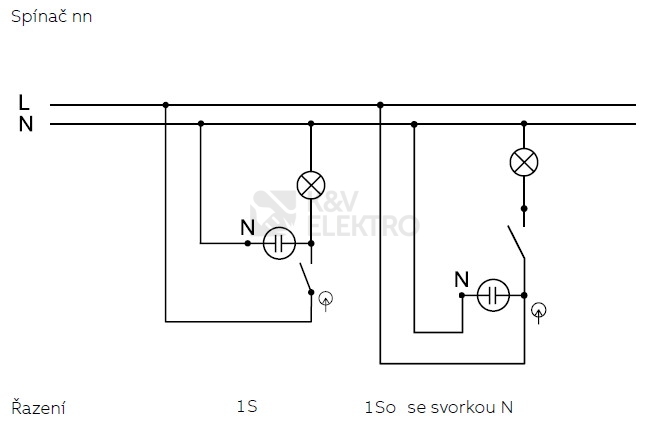

V případě, že si nejste jistí, jaký vypínač vlastně potřebujete, přečtěte si na našem blogu článek na toto téma. Naleznete v něm nejenom vysvětlení, k čemu ten či onen typ vypínače slouží, ale i schémata jejich zapojení.

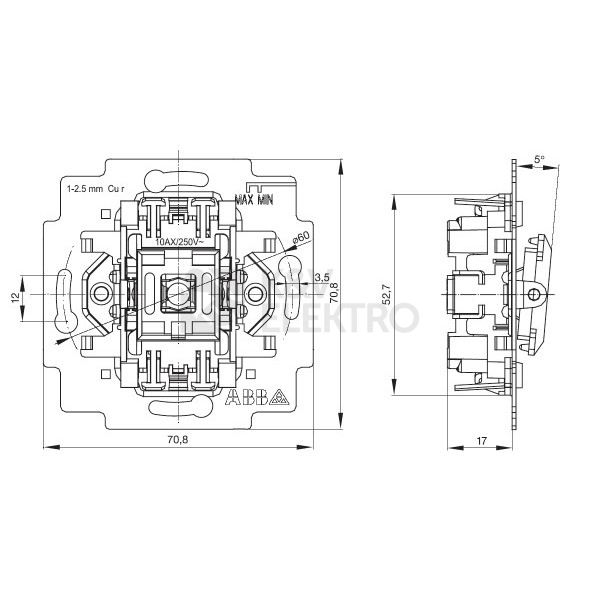

Rozměry vypínače jsou: 71 × 71 × 17 mm.
Technické detaily ABB vypínače
- Typ: přístroj spínače (1, 1So / 1S)
- Napájecí / jmen. napětí: 250 V AC
- Jmen. proud: 10 A (10 AX)
- Spínací proud pro zářivky: 10 AX
- Hmotnost: 48,31 g
- Stupeň krytí: IP20
- Svorky: bezšroubové svorky pro vodiče 1 – 2,5 mm²
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
ABB vypínač č.1So, 1S 3559-A21345 se svorkou N splňuje příslušné normy ČSN.
