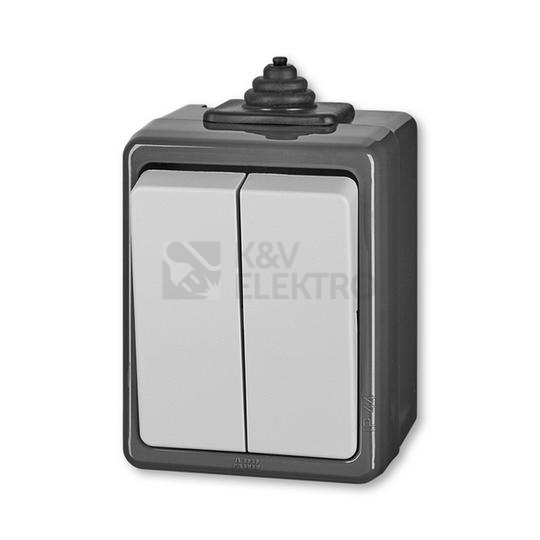

Dvojitý vypínač ABB Praktik lustrového typu č. 5 je vhodný do namáhaného interiéru i do venkovních prostor. Poskytuje stupeň krytí IP44, jednoduché připojení šroubovými svorkami i montáž. ABB Praktik nabízí spolehlivou ochranu za dobrou cenu.
Specifikace vypínače ABB Praktik č. 5 IP44 3553-05929 S
Produkt se skládá z přepínacího mechanismu, montážní krabice, průchodky pro zavedení přívodního kabelu a dvou klapek.
Dvojitý vypínač ABB Praktik lustrového typu č. 5 je vhodný do výrobních provozů, skladů, chodeb v bytových domech apod. Pro dosažení uvedeného stupně krytí IP44 je nutné otevřít odkapní otvor směrem k zemi, poté je možno vypínač používat i ve venkovních prostorách.
Vypínač Praktik je vhodný i pro upevnění na hořlavé podklady. Výrobek poskytuje stupeň krytí IP44 – zabrání vniknutí drátů a těles větších než 1 mm do instalace. Produkt je také odolný proti prachu a vodě stříkající z různých úhlů.

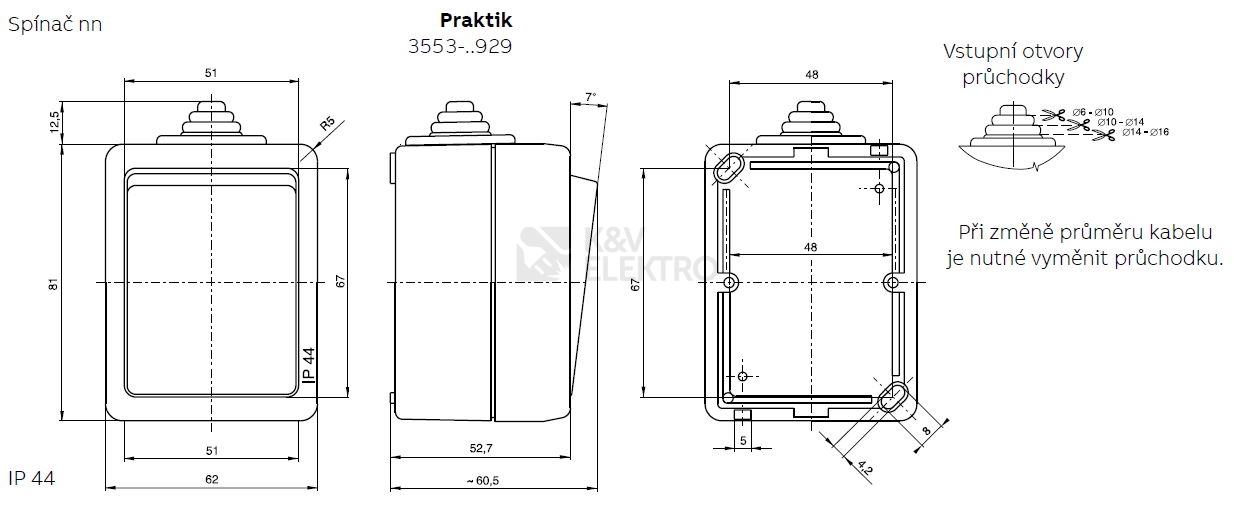

Pořídit si jej můžete i v bílé, béžové či hnědé barvě. Rozměry vypínače Praktik jsou 62 × 61 × 57 mm s přesahem až 6,5 cm.
Jak funguje vypínač č. 5?

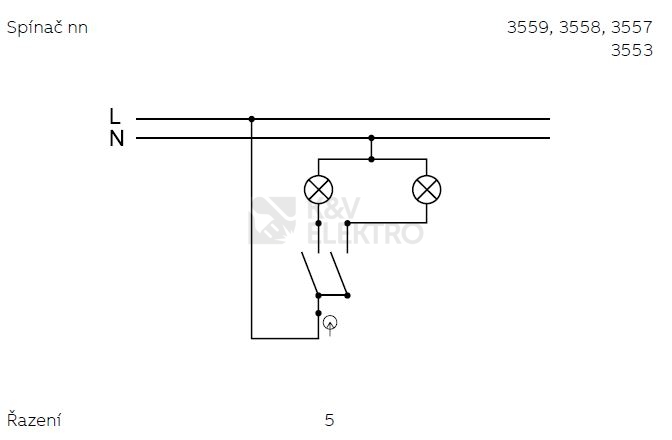

Častěji vypínač č. 5 najdete pod názvem lustrový vypínač. Je vybaven jedním přívodem a dělenou klapkou, díky čemuž umožňuje samostatně ovládat dva nezávislé obvody – např. dvě svítidla z jednoho místa.
V praxi vypínač č. 5 funguje tak, že jednou klapkou rozsvítíme jedno svítidlo, či jednu polovinu svítidel a druhou klapkou zbylá svítidla. Obvykle tento vypínač používáme třeba v obývacích pokojích. Vypínače č. 5 ve stupni krytí IP44 využijeme spíše například v dílně, kdy můžeme jednou klapkou rozsvítit a druhou aktivovat ventilátor.
V případě, že si nejste jistí, který vypínač vlastně potřebujete, přečtěte si na našem blogu článek na toto téma. Naleznete v něm nejenom vysvětlení, k čemu ten či onen typ vypínače slouží, ale i schémata jejich zapojení.
O řadě Praktik
Společnost ABB vytvořila řadu vypínačů a zásuvek Praktik, aby poskytla odpověď zákazníkům, hledajícím vhodné řešení svých elektroinstalací v náročnějších prostředích. Přístroje této řady nabízí vyšší odolnost proti prachu a vodě díky stupni krytí IP44. Vypínače a zásuvky Praktik se dlouhodobě řadí mezi oblíbené přístroje profesionálů, neboť jsou spolehlivé a vyrobené z odolných materiálů.
Technické detaily
Sériový/lustrový vypínač ABB Praktik je konstruovaný pro jmenovitý proud 10 A při střídavém napětí 230 V.
Zařízení se instaluje přímo na zeď. Vodiče s odizolovaným koncem (s průřezem 1 až 2,5 mm2) protáhněte průchodkou a pomocí šroubových svorek připojte k přepínacímu mechanismu. K upevnění krabice použijte šrouby či vruty.
Krabici je možné otočit o 180 stupňů (s průchodkou směřující k zemi) pro přívod kabelu zespodu.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Součástí produktu je:
- vlastní přepínací mechanismus
- montážní krabice z termoplastu (pro upevnění vypínače do zdi)
- průchodka pro zavedení přívodního kabelu
- kolébkový spínač z ABS termoplastu
Doplňkové příslušenství
V případě poškození použijte náhradní průchodku.
Certifikáty výrobku
Dvojitý vypínač ABB Praktik sériového/lustrového typu (č. 5) 3553-05929 S splňuje příslušné normy ČSN.
O společnosti ABB
Švédsko-švýcarská technologická společnost se sídlem v Curychu. ABB patří mezi čelní technologické lídry a průkopníky s širokou nabídkou elektrotechnických výrobků. V České republice svými produkty a službami působí již od roku 1970, nejvýznamnější vývojová a inženýrská centra má v Praze, Trutnově, Jablonci nad Nisou, Brně a Ostravě.

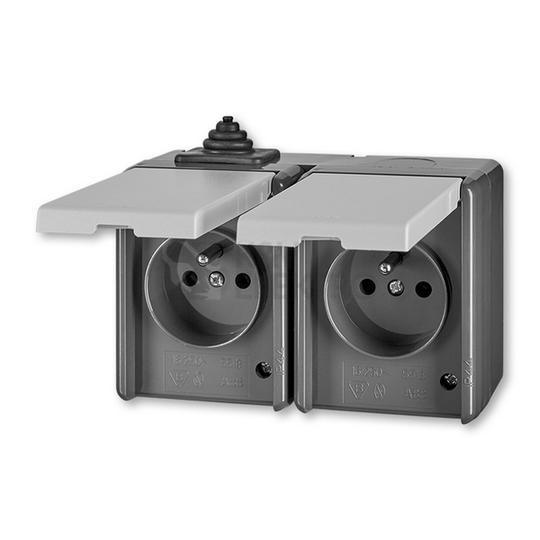

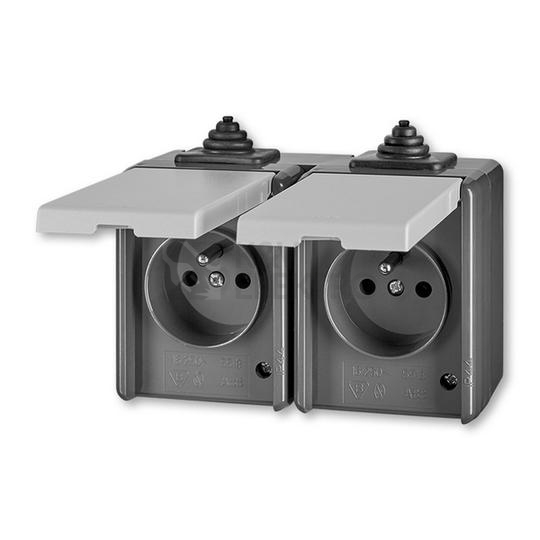

Kromě vypínačů nabízíme z řady Praktik i zásuvky. Doporučujeme vám si prohlédnout také vyvedené designové řady zásuvek a vypínačů z produkce ABB, jako jsou například řady Tango, Swing a Swing L, Levit, Neo a Neo Tech, Decento a Future Linear.
