Zkušební svorkovnice ZS1b je určena pro čtyřvodičová elektrická vedení v zařízeních, kde je vyžadována bezpečná výměna nebo kontrola měřicích přístrojů za provozu. Typicky se používá při připojování a odpojování elektroměrů v sekundárních obvodech měřicích proudových a napěťových transformátorů, kde je nutné zachovat kontinuitu obvodů – zejména u proudových transformátorů, aby nedošlo k jejich přetížení.
Specifikace zkušební svorkovnice Zs1b, 520001

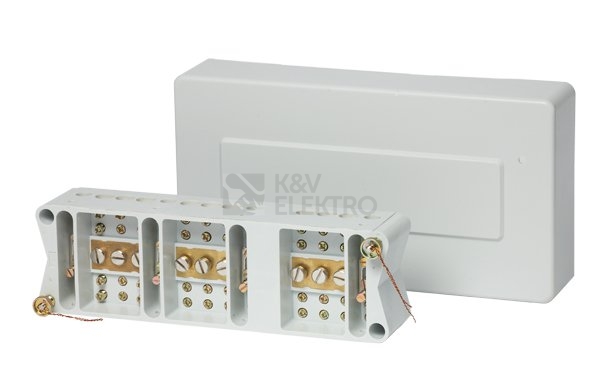

Konstrukčně je ZS1b řešena tak, že proudové svorky (P) jsou průběžné a jejich spojení je zajištěno můstkem (M) dotaženým pomocí šroubů (S). Napěťové svorky (U) jsou rozděleny do dvou částí, které lze vodivě propojit pomocí spojek (K). Toto řešení zajišťuje jednoduchou a bezpečnou manipulaci při měření nebo výměně zařízení bez narušení funkce sekundárních obvodů.
Kromě elektroměrů nabízíme i další modulové a paticové přístroje. Pořídit si u nás můžete i nářadí a měřicí přístroje, jako třeba různé druhy kleští a šroubováků, pracovních nožů, zkoušeček a multimetrů, elektrického i AKU nářadí.
Technické detaily zkušební svorkovnice Zs1b
- Typ: zkušební svorkovnice pro čtyřvodičové vedení
- Materiál: plast
- Barva: šedá
- Stupeň krytí IP: IP40
- Dimenz. provoz. napětí Ui: 400 V
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Zkušební svorkovnice Zs1b splňuje příslušné normy ČSN.
