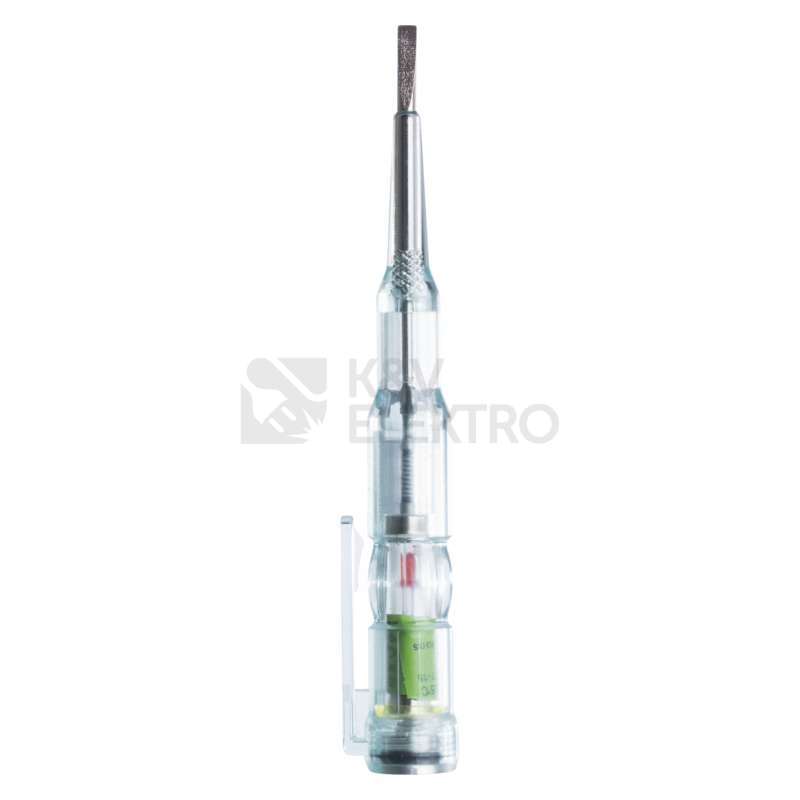

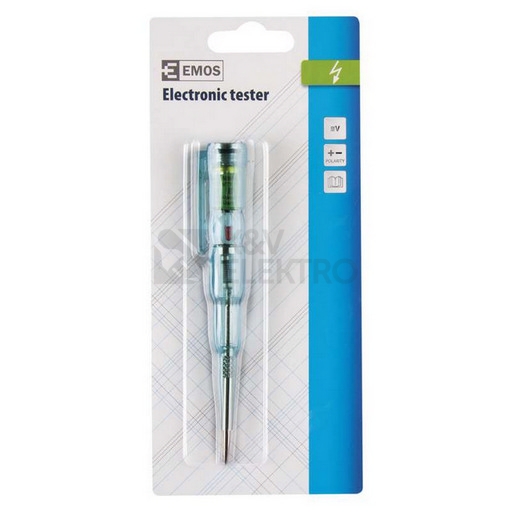

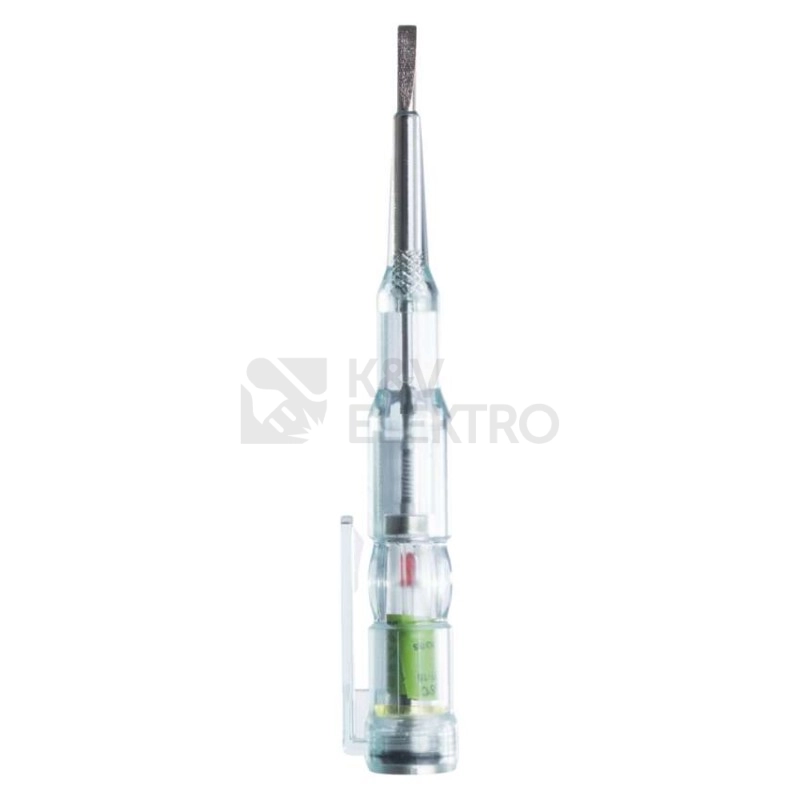

Zkoušečka fázovka UNITESTER MS-18 EMOS M0018
Zkoušečka UNITESTER MS-18 EMOS M0018 3491.01
Slouží ke zjišťování střídavého napětí 70 až 250V bezkontaktní metodou, stejnosměrného napětí 0 až 250V bezkontaktní metodou, polarity zdrojů, vyzařování monitorů a mikrovlnných trub.
Optická signalizace červenou diodou
Napájení 2 x LR41 (GP 192) (součástí dodávky)
- Zkouška funkčnosti
Před použitím zkoušečky zkontrolujte její funkčnost. Uchopte kovový dřík zkoušečky a prsty druhé ruky se dotkněte horního kontaktu. Pokud je zkoušečka v pořádku, rozsvítí se červená kontrolka.
- Detekce mikrovlnného záření
Tester uchopte za hrot tak, aby mikrovlnné záření mohlo volně pronikat do šroubového uzávěru,
který tvoří druhý kontakt zkoušečky. Po zapnutí mikrovlnné trouby se pohybujte v okolí dvířek, kde může záření pronikat. Pokud se zde záření vyskytuje, rozsvítí se červená kontrolka.

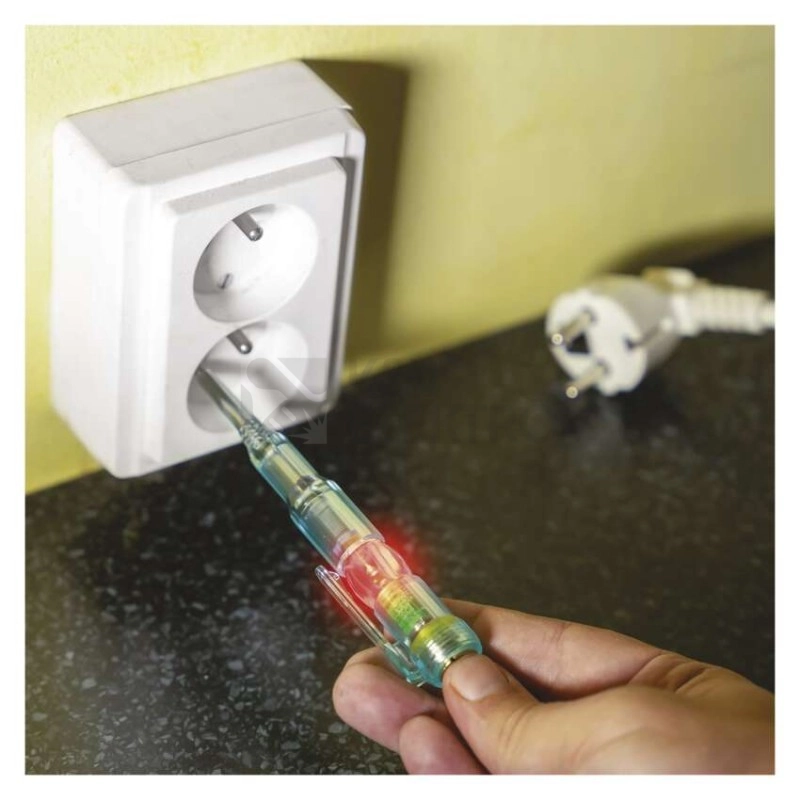

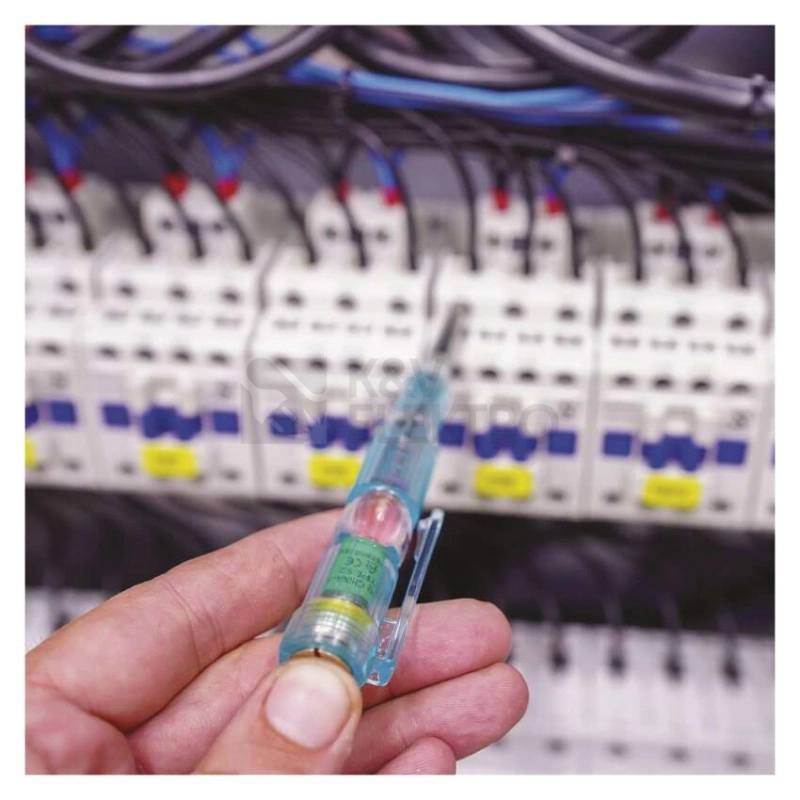

- Zjišťování střídavého napětí – bezkontaktně
Uchopte zkoušečku tak, aby se Váš prst dotýkal senzorového kontaktu na konci zkoušečky. Přibližte se dříkem na vzdálenost několika milimetrů od živé části zkoušeného zařízení. Je-li zkoušená část zařízení pod napětím, rozsvítí se červená kontrolka.
- Určení polarity – kontaktně
Zkoušečkou můžete určit polaritu napětí v rozsahu 1,5–36 V. Rukou se dotkněte jednoho pólu zdroje, dříkem zkoušečky druhého pólu a prstem ruky, která drží zkoušečku se dotknete kovu na konci zkoušečky. Pokud svítí červená kontrolka, je kladný pól u dříku zkoušečky.
- Zjišťování funkčnosti el. součástek a vodičů – kontaktně
Žárovka – objímku uchopte do ruky, dříkem zkoušečky se dotkněte spodního kontaktu žárovky a prstem se dotknete senzoru na zkoušečce. Pokud se kontrolka žárovky rozsvítí, je žárovka funkční.
Pojistka – postupujte stejně jako v bodě se žárovkami.
Cívky a rezistory – postup stejný jako v bodě se žárovkami.
Diody – postup při měření jako v bodě jedna, v propustném směru kontrolka svítí, v závěrném nesvítí.
Kondenzátory – postup stejný – při funkčním kondenzátoru se kontrolka rozsvítí a pomalu zhasíná.
Tranzistory: typ PNP – dotkněte se emitoru nebo kolektoru, po přiložení dříku na bázi se kontrolka rozsvítí.
Tranzistory: typ NPN – prstem se dotkněte báze, po přiložení dříku na emitor nebo kolektor se kontrolka rozsvítí.
