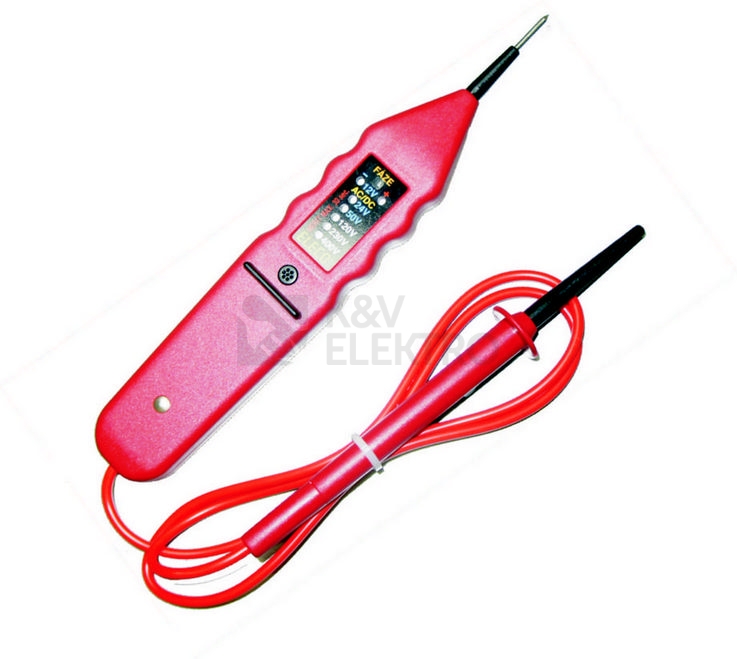

Zkoušečka ELECO ZNF-01

Zkoušečka ZNF-01 je určena ke kontrole přítomnosti napětí v rozsahu od 12V do 400V střídavých i stejnoměrných. Pro střídavá napětí platí kmitočet do 60 Hz.
Měřené napětí je signalizováno pomocí červených LED a to v rozsazích 12, 24, 50, 120, 230 a 400 V.
Napětí 12V AC/DC signalizuje dvojice LED, která je označena + a -, slouží rovněž k určení polarity měřeného napětí. Když svítí LED dioda označená symbolem "+", je na pevném hrotu kladné napětí (když "-", záporné napětí). Pokud svítí obě, napětí je střídavé. Od rozsahu 120V AC/DC je indikace doprovázena též akustickou signalizací.

Určení fázového vodiče:
Některá část ruky se musí dotýkat s kovovým kontaktem na zkoušečce a přiložením hrotu k fázovému vodiči se rozsvítí doutnavka v horní části indikačního panelu s označením fáze.
Určení sledu fází:
Zkoušečku musí být držena jako v předešlém případě. Při přiložení pevného hrotu na fázový vodič a druhého pohyblivého hrotu na následující fázi se doutnavka rozsvítí. V opačném případě zůstane zhaslá.

Parametry a popis zkoušečky ZNF-01:
měření napětí 12-400 V AC, DC
měřící rozsahy 12, 24, 50, 120, 230, 400 V
akustická signalizace napětí 50 - 400 V AC, DC
určení fázového vodiče
určení pořadí fází v třífázové soustavě
určení polarity stejnosměrného napětí
rozměr: 35 x 20 x 210 mm
Barva: červená

Zkoušečka je vyráběna v krytí IP 40 a je schopna pracovat při teplotách -10°C až 55°C a poměrné vlhkosti 20 až 96%. Tolerance měření napětí na indikátoru se pohybuje okolo 15%.
