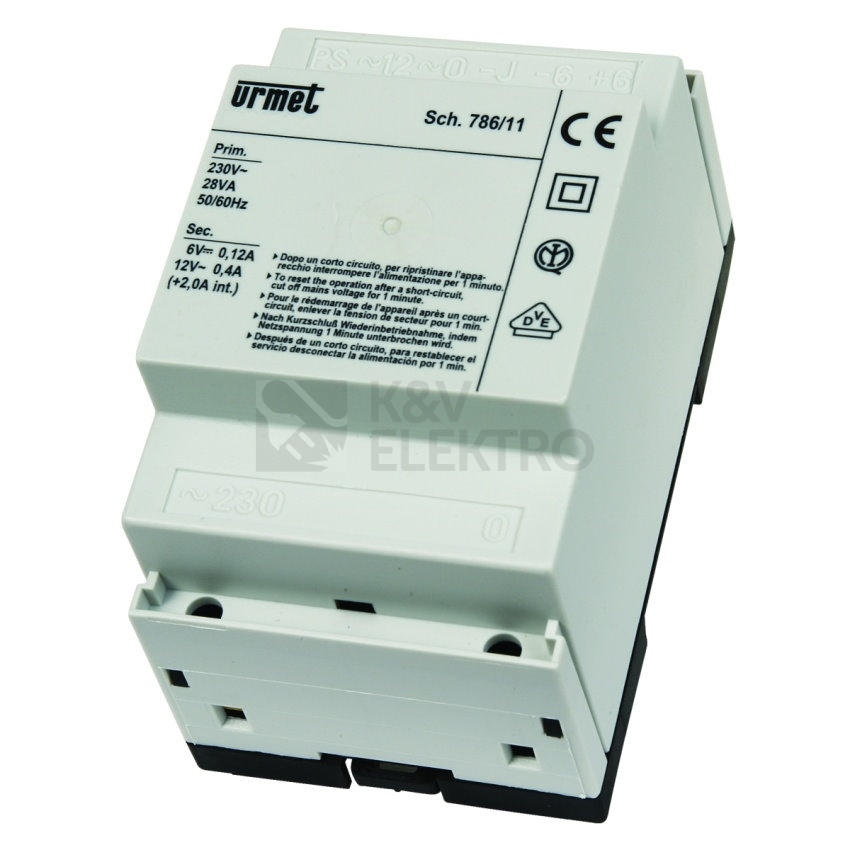

Zdroj Urmet 786/11 s vstupním napětím 230 V a druhem proudu AC slouží k napájení domovní komunikační techniky pro dveřní stanice. Montuje se na DIN lištu jako 3modulové provedení a nabízí výstupní napětí 12 V pro napájení prvků systému. Kryt tvoří provedení s IP20 do vnitřních instalací.
Specifikace zdroje Urmet 786/11 230V 28VA 3M
Tento napájecí zdroj je určen pro napájení domovních telefonů a videotelefonů v systému analogový vícedrátový (4+n), kde zajišťuje stabilní přísun energie pro dveřní stanice. Uplatnění najde v instalacích domovní komunikační techniky značky URMET, kde plní roli montážního prvku v pozici slučovače. Konstrukce na DIN lištu ve velikosti 3 DIN moduly umožňuje umístění do rozvaděče a snadné zapojení v rámci systému.
Zapojení svorek je popsáno přímo na přístroji a uvede napájecí vstup, napěťové větve a signálové vodiče. Díky danému zapojení lze zabezpečit napájení telefonu, vyzvánění do reproduktorové vložky a také vedení signálu pro interkom mezi účastníky, pokud je tato funkce v systému použita. Zdroj je určen výhradně pro napájení domovních telefonních systémů, jakékoliv jiné použití je výrobcem označeno jako nebezpečné.
Konstrukční rozměry 90 × 70 × 80 mm a hmotnost 600 g dávají jistotu kompaktního uložení v rozvaděči. Stupeň krytí IP20 počítá s instalací v suchém vnitřním prostředí a vhodném krytu. Elektrické parametry zahrnují vstup 230 V AC a výstupní napětí 12 V, doplněné o samostatnou větev 6 V DC pro konkrétní části komunikačního systému.
Shrnutí a doporučení produktu
Urmet 786/11 představuje řešení pro napájení domovních komunikačních sestav, které vyžaduje osvědčený způsob zapojení a instalaci do rozvaděče. Díky promyšlenému rozhraní svorek a popsanému zapojení přispívá k přehledné montáži i spolehlivému provozu v běžných aplikacích domovní komunikace.
Při výběru kompletní sestavy doporučujeme projít nabídku souvisejících komponent značky Urmet: můžete doplnit kompatibilní prvky z kategorií domovních audiotelefonů, domovních videotelefonů, sad vstupních systémů a zvonkových tabel a tlačítek. Další doplňky a montážní příslušenství najdete v hlavní kategorii Příslušenství nebo v přehledu příslušenství ke sdělovací technice pro tuto značku.
Technické detaily
- Použití: Dveřní stanice
- Vstupní napětí: 230 V
- Druh proudu: AC
- Výstupní napětí: 12 V
- Krytí IP: IP20
- Šířka: 90 mm
- Výška: 70 mm
- Délka: 80 mm
- Hmotnost: 600 g
- Instalační technika: Analogový vícedrátový systém (4+n)
- Způsob montáže: Slučovač
- Typ: Síťový zdroj pro audio / video vrátného
- Velikost: 3 DIN moduly
- Montáž: Na DIN lištu
- Svorky 0~, 230~: Síťové napájení 230 V
- Svorky -6, +6: Napětí 6 V DC
- Svorky ~0, ~12: Napětí 12 V AC
- Svorka PS: Modulovaný signál pro vyzvánění do reproduktorové vložky, kladný proti ~0
- Svorka -J: Zesilovač pro funkci interkomu mezi účastníky
- Určení: Napájení systémů domovních telefonů a videotelefonů, jiné použití může být nebezpečné
