Zásuvková skříň nástěnná SC 31 309 E.02 jištěná s chráničem

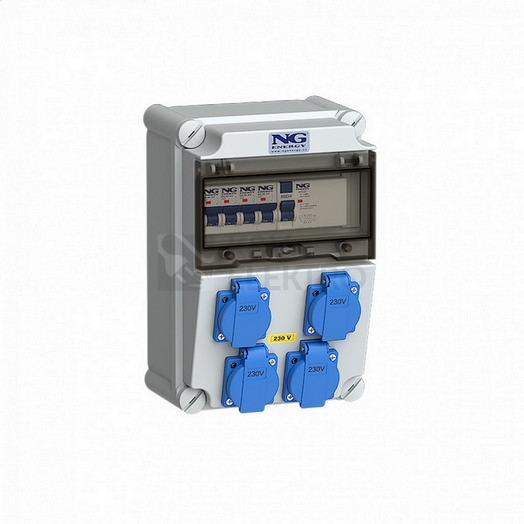

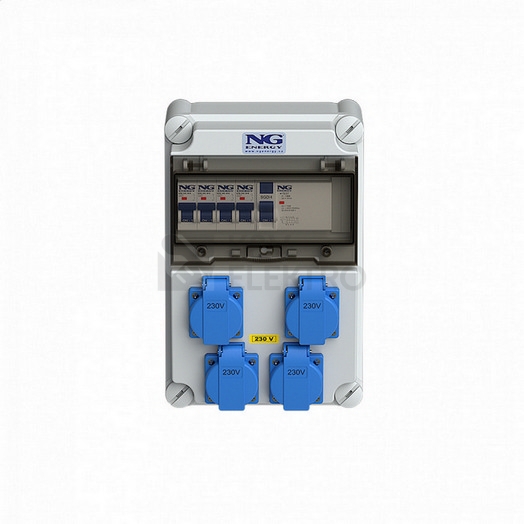

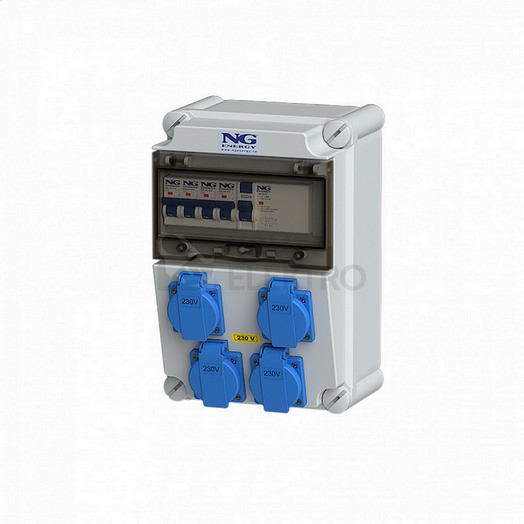

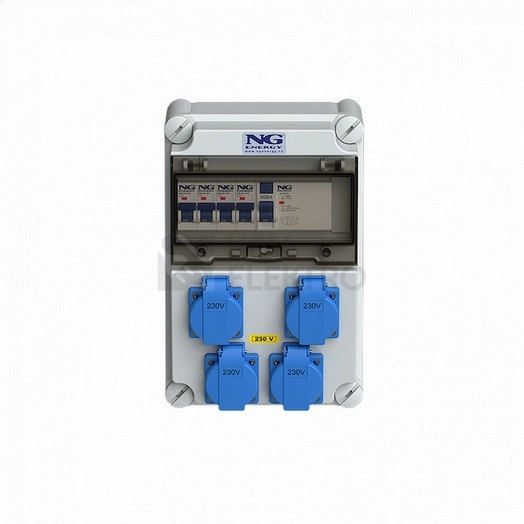

Zásuvková skříň nástěnná SC 31 309 E.02 zaujme kombinací jištění jističem a proudovým chráničem s IΔn 0,03 A, díky čemuž chrání připojené okruhy do běžné sítě 230 V. K dispozici jsou 4 zásuvky 230 V, provedení pro nástěnnou montáž a odolnost daná krytím IP54.

Specifikace zásuvkové skříně nástěnné SC 31 309 E.02 jištěné s chráničem

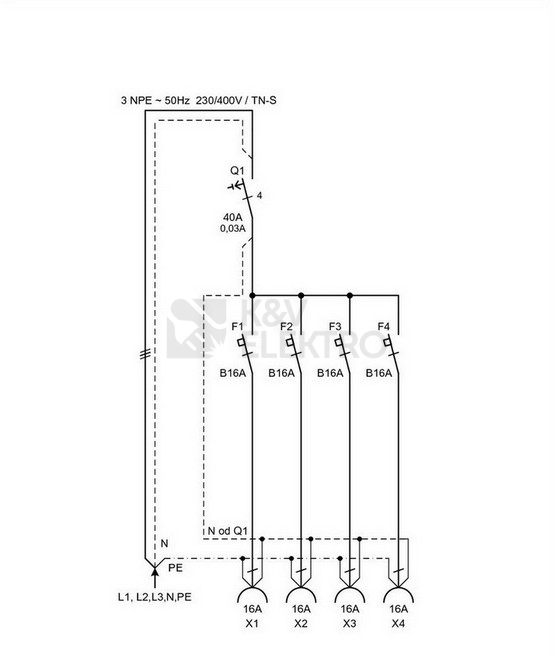

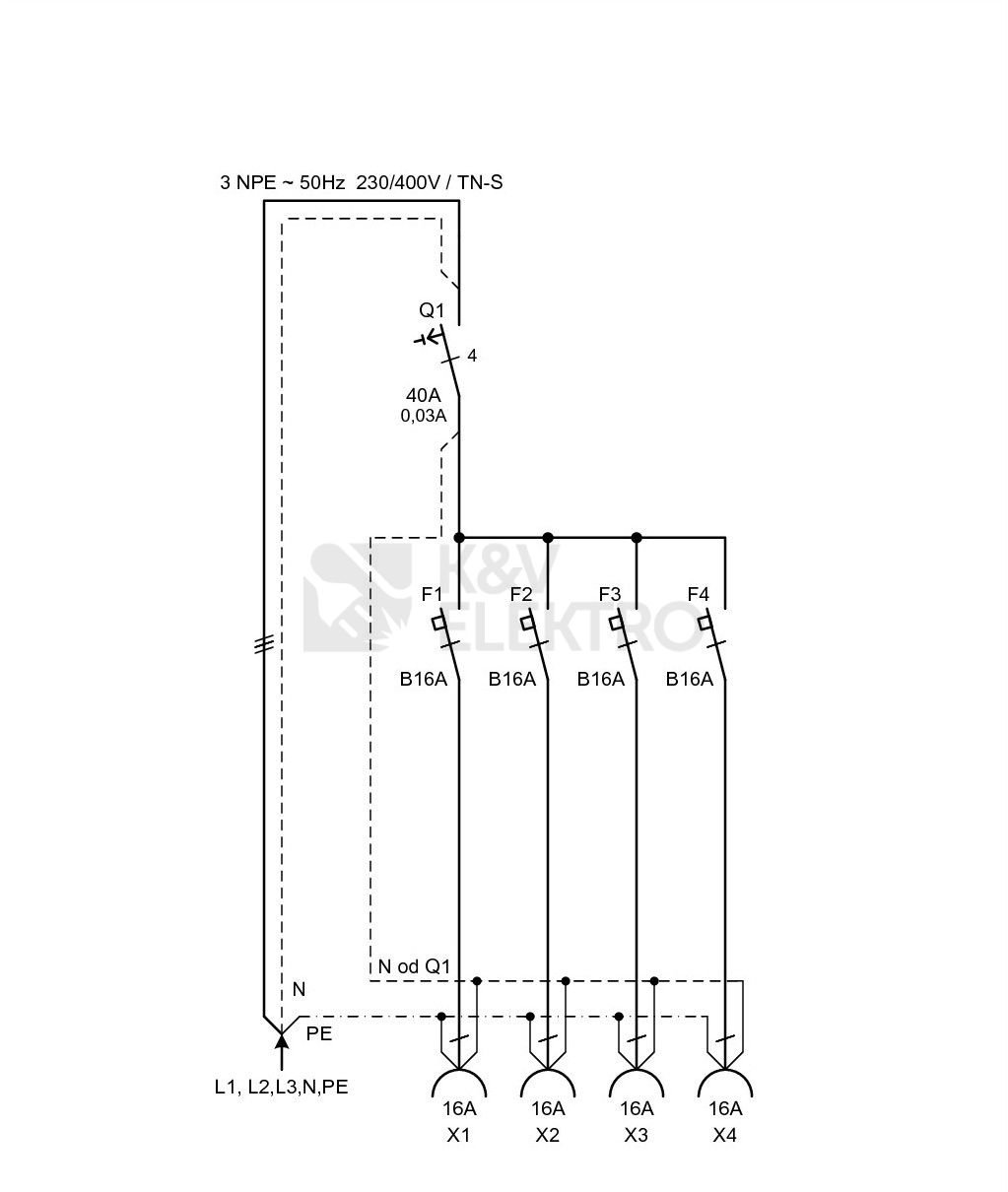

Tato skříň slouží pro rozvod jednofázového napětí s využitím 4 zásuvek 230 V, přehledně zapojených přes 4 jističe a doplněných proudovým chráničem s IΔn 0,03 A. Vstup řeší 1 vedení přes síťovou přípojku M25, přičemž vývodka M25 je součástí dodávky. Instalace probíhá na stěnu, standardně pomocí těla pouzdra.

Skříň je z plastu, přičemž pouzdro je z nárazuvzdorného a UV stabilního polykarbonátu, odolného vůči stárnutí, vysokým teplotám a běžným chemickým vlivům. Kryty přístrojů lze uzamknout i plombovat a pevné, těsné okénko zajišťuje kontrolu osazených modulů. Zásuvky využívají bezšroubovou technologii QUICK CONNECT pro rychlé připojení vodičů a vnitřní uspořádání na DIN liště 9 modulů podporuje přehledné rozvody.

V sestavě jsou použity přístroje se zkratovou odolností 10 kA a skříň dosahuje krytí IP54, které chrání proti prachu a stříkající vodě. Pracovní rozsah vyhovuje prostředí s teplotami od -25 °C do +40 °C. Pro přivedení kabelu je k dispozici 1 okénko pro dohled nad přístroji a maximální průměr vodiče 13–18 mm respektuje dodaný průchod.

Jmenovité parametry rozvodu zahrnují jmenovitý proud 25 A a jmenovité napětí 230 V. Skříň je v šedé barvě a odpovídá požadavkům ČSN EN 61439-3. Dodávka zahrnuje rovněž vývodku 1× MV-25 IP68 pro spolehlivé utěsnění vstupu.

Shrnutí a doporučení produktu

Praktické řešení pro připojení více spotřebičů v jedné skříni s důrazem na bezpečnost a přehlednost. Uvítáte rychlou kabeláž, zabezpečený přístup ke spínacím prvkům a detailně promyšlené provedení skříně včetně okénka a příslušenství v balení. Díky promyšlené konstrukci a robustnímu krytu se hodí jako univerzální rozvodné místo s možností okamžité montáže.

Hledáte další varianty nebo jiné sestavy? Prohlédněte si přehled v kategorii Staveništní rozvaděče a zásuvkové skříně, kde snadno vyberete sestavu podle typu osazení a způsobu instalace.

Technické detaily​

• Počet jističů vedení: 4
• Proudový chránič: Proudový chránič s IΔn 0,03 A (standard)
• Jističe: 4× 16 A/1P/B 10 kA
• Proudový chránič provedení: 1× FI 40 A/4P/30 mA 10 kA
• Materiál skříně: plast
• Napájení/možnost připojení: 1 vedení
• Druh síťové přípojky: M25
• Provedení: nástěnná montáž
• Krytí IP: IP54
• DIN lišta: 9 modulů
• Počet okének: 1
• Jmenovitý proud: 25 A
• Jmenovité napětí: 230 V
• Teplotní rozsah použití: -25 °C až +40 °C
• Shoda: ČSN EN 61439-3
• Vývodka: 1× MV-25 IP68 (součást balení)
• Maximální průměr vodiče: 13–18 mm
