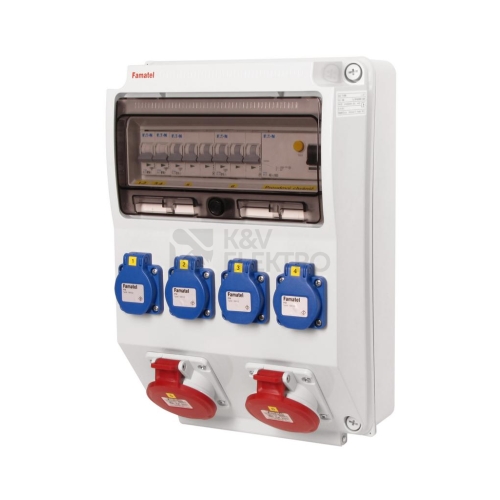

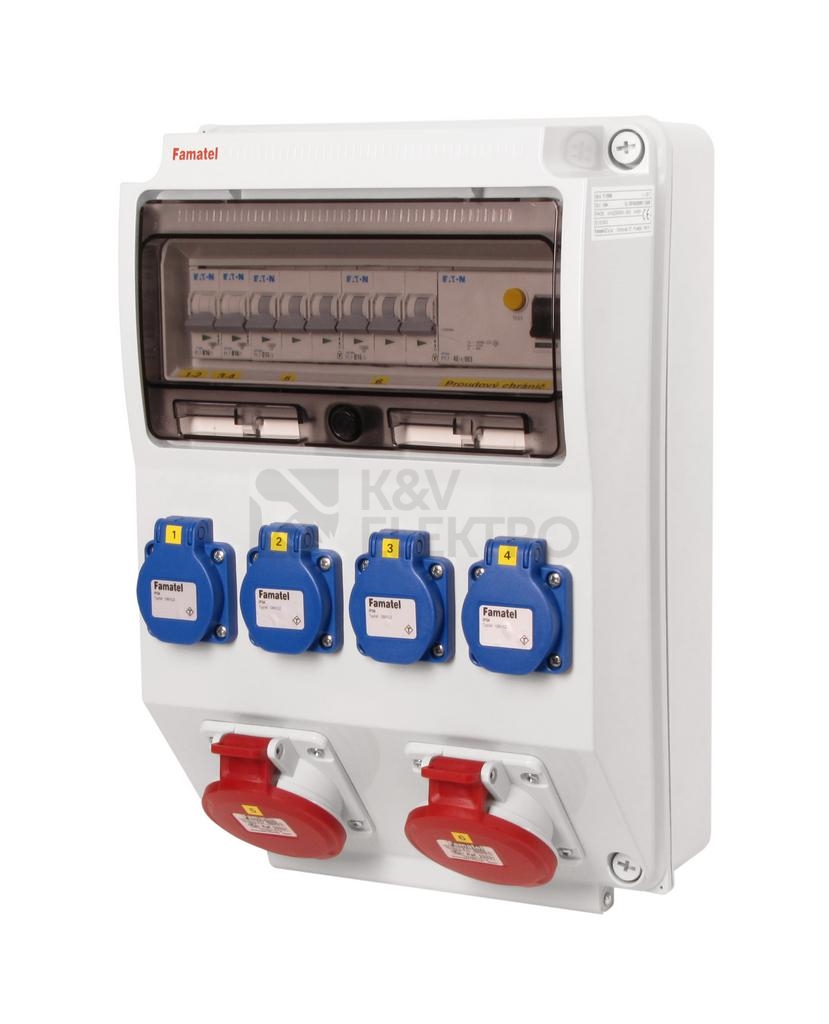

Zásuvková skříň Famatel ZSF V344 IP54 jištěná s chráničem

Zásuvková skříň Famatel ZSF V344 IP54 jištěná s chráničem nabízí spolehlivé rozvádění energie s podporou proudového chrániče s IΔn 0,03 A. Připravená pro nástěnnou montáž a osazená CEE 16 A 5p 400 V zásuvkami spolu se čtyřmi 230 V zásuvkami vytváří praktickou kombinaci pro připojení jednofázových i třífázových spotřebičů v rozmanitých provozech.

Specifikace zásuvkové skříně Famatel ZSF V344 IP54 jištěné s chráničem

Tato kombinace průmyslových zásuvek je koncipována jako nástěnná rozvodná jednotka pro přehledné a bezpečné napojení zařízení. Připojení přívodu probíhá jedním vodičem dle uvedeného provedení, na svorkovnici jsou vyhrazeny PE a N svorky 6 × 16 mm² pro přehledné zakončení vodičů. Skříň umožňuje osazení 12 modulárních míst a využívá předlisované vstupy pro snadné vyvrtání a osazení vhodnou vývodkou.

Skříň je zhotovena z ABS plastu se zvýšenou odolností, včetně UV stabilizace a bezhalogenového provedení. Robustnost potvrzuje mechanická odolnost IK08 a odzkoušení žhavou smyčkou 650 °C. Konstrukce je připravena pro montáž na povrch a díky krytí IP54 chrání instalaci před prachem a stříkající vodou v rámci deklarovaného rozsahu použití. Provozní podmínky respektují teploty od -25 °C do +85 °C.

Konstrukce odpovídá IEC 61439-3 pro rozvodnice určené k obsluze laiky (DBO). Na tělese jsou předpřipraveny vstupy pro vývodky s typickými kabely CYKY 5 × 6, 4 × 10, 5 × 10 s dimenzí M25 a pro CYKY 5 × 16 s M32. Maximální připojitelný přívodní kabel odpovídá průřezům 4 × 25 nebo 5 × 16 (Cu).

Součástí balení je průvodní dokumentace včetně štítku rozvaděče, návodu, krycího listu charakteristik rozhraní, kusové zkoušky, ES prohlášení o shodě, schématu zapojení a protokolu o zkoušce oteplení.

Shrnutí a doporučení produktu

Tato zásuvková skříň usnadní napojení různých spotřebičů díky promyšlené kombinaci výstupů a přehledně umístěným jisticím prvkům. Oceníte rychlou instalaci na stěnu, odolné pouzdro a srozumitelnou dokumentaci, která urychlí uvedení do provozu i následnou údržbu.

Pokud hledáte další řešení podobného typu, projděte si kategorii Staveništní rozvaděče a zásuvkové skříně. Značku můžete filtrovat i v nabídce zásuvkových skříní Famatel nebo podle souvisejících produktových řad v odkazech níže v informacích o výrobci.

Technické detaily

• Zásuvky 230 V: 4 × 230 V/16 A s ochranným kolíkem dle ČSN
• Zásuvky CEE 16 A: 2 × 400 V/16 A/5 pól
• Jištění: jistič
• Jističe vedení: 2 × EATON PL7-B16/1, 2 × EATON PL7-B16/3
• Proudový chránič: EATON PF7-40/4/003 na vstupu, citlivost 30 mA
• Počet jističů vedení: 4
• Napájení / připojení: 1 vedení (dolaďovací vedení)
• Krytí: IP54
• Materiál skříně: plast ABS, bezhalogenové provedení, UV odolná
• Mechanická odolnost: IK08
• Zkouška žhavou smyčkou: 650 °C
• Modulární kapacita: 12 mod
• Okénko: polykarbonátové
• Svorkovnice: PE 6 × 16 mm², N 6 × 16 mm²
• Předlisované vstupy: pro CYKY 5 × 6; 4 × 10; 5 × 10 ⇒ M25, pro CYKY 5 × 16 ⇒ M32
• Max. přívodní kabel: 4 × 25 nebo 5 × 16 (Cu)
• Rozsah teplot: -25 °C až +85 °C
