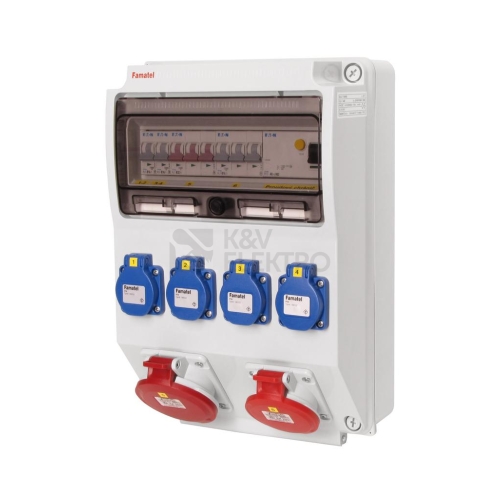

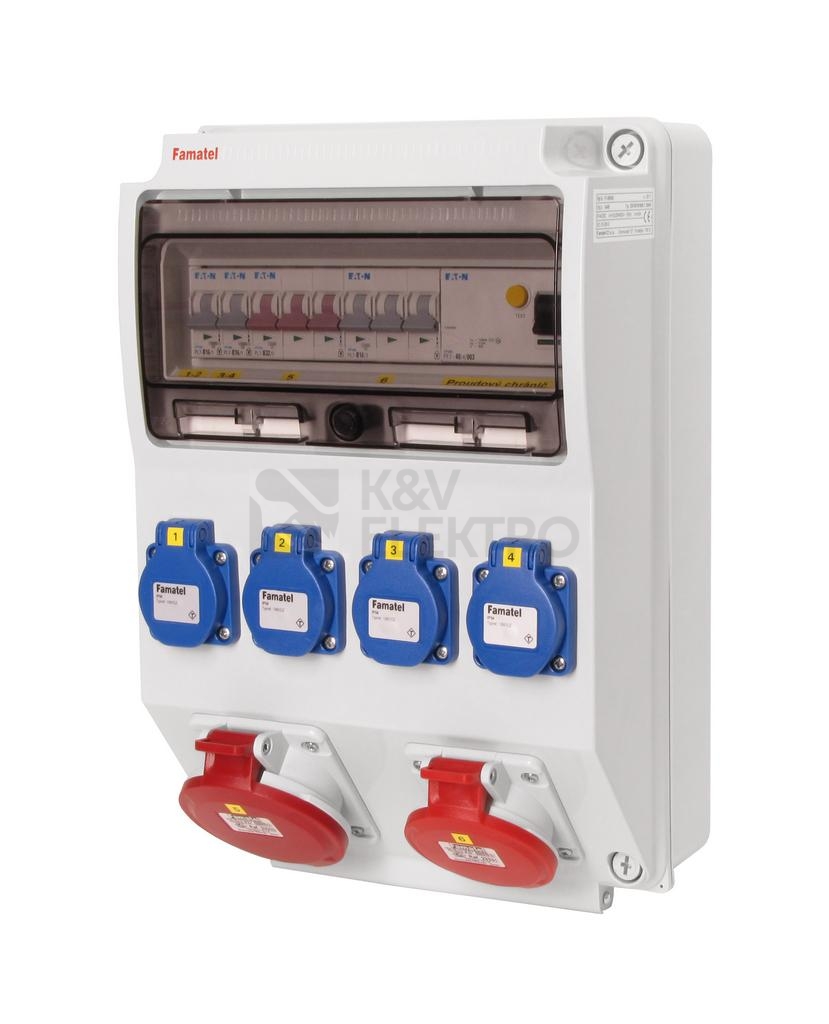

Zásuvková skříň Famatel ZSF V340 s krytím IP54 je připravená pro bezpečný provoz i v náročnějších podmínkách a z výroby obsahuje proudový chránič pro zvýšenou ochranu osob i instalace. Kompaktní provedení pro nástěnnou montáž doplňuje praktická kombinace zásuvek 230 V a CEE 400 V do jednoho přehledného celku.
Specifikace zásuvkové skříně Famatel ZSF V340 IP54 jištěné s chráničem
Tato sestava nízkého napětí kombinuje více vývodů pro různá připojení.
Zásuvky:
- 4x230V/16A (s ochranným kolíkem dle ČSN)
- 1x400V/16A/5pól
- 1x400V/32A/5pól
Jistící přístroje EATON 10kA:
- 2xPL7-B16/1
- 1xPL7-B16/3
- 1xPL7-B32/3
- PF7-40/4/003 na vstupu (citlivé na reziduální proud 30mA)
Skříň využívá pouzdro 3959 s celkovou kapacitou 12 modulů a rozměry 390 × 265 × 150 mm. Těleso tvoří plast ABS s odolností IK08, zkouškou žhavou smyčkou na 650 °C, provedení je bezhalogenové a UV odolné. Provozní rozsah prostředí pokrývá teploty od −25 °C do +85 °C. Barevné provedení je světle šedé a na čelní straně je polykarbonátové okénko pro přehled o vybavení.
Pro snadné zapojení jsou uvnitř PE svorkovnice 6×16 mm² a N svorkovnice 6×16 mm². Vstupy umožňují osazení vývodek M25 nebo M32 s předlisovanými místy pro kabely CYKY 5×6, 4×10, 5×10 (M25) či CYKY 5×16 (M32). Maximální připojitelný přívod je 4×25 mm² nebo 5×16 mm² Cu. Doporučené napájecí kabely jsou CYKY‑J 5×6, 5×10 a 5×16. Krytí celku dosahuje hodnoty IP54 a provedení odpovídá IEC 61439‑3.
Shrnutí a doporučení produktu
Kombinace jednofázových i třífázových vývodů v jednom rozvaděči usnadní napájení různých strojů a nářadí bez nutnosti více samostatných skříní. Přehledné uspořádání přístrojů spolu s průhledným okénkem zjednodušuje kontrolu stavu a obsluhu. Montáž na stěnu zároveň šetří místo a umožní umístění přesně tam, kde je potřeba.
Jestliže hledáte další řešení pro dočasné i trvalé rozvody na projektech, prohlédněte si přehled v kategorii Staveništní rozvaděče a zásuvkové skříně, kde snadno vyberete konfiguraci podle počtu zásuvek, provedení či rozměrových požadavků. Kromě stavebních rozvaděčů a zásuvkových skříní si u nás můžete pořídit i další rozvaděče a rozvodnice. Například modulové rozvodnice, pojistkové rozvaděče, elektroměrové rozvaděče a plynoměrové skříně.
Technické detaily
- Zásuvky 230 V: 4× 16 A s ochranným kolíkem dle ČSN
- Zásuvka CEE 400 V: 1× 16 A 5p
- Zásuvka CEE 400 V: 1× 32 A 5p
- Počet jističů vedení: 4
- Proudový chránič: 30 mA (PF7-40/4/003 na vstupu)
- Jističe EATON: 2× PL7‑B16/1; 1× PL7‑B16/3; 1× PL7‑B32/3
- Vypínací schopnost: 10 kA
- Napájení/připojení: 1 vedení (dolaďovací vedení)
- Provedení: nástěnná montáž
- Stupeň krytí: IP54
- Pouzdro: 3959, kapacita 12 modulů
- Rozměry skříně: 390 × 265 × 150 mm
- Materiál skříně: plast ABS, bezhalogenový, UV odolný
- Mechanická odolnost: IK08
- Zkouška žhavou smyčkou: 650 °C
- Provozní teplota: −25 °C až +85 °C
- Barva: světle šedá
- Okénko: polykarbonát
- Svorkovnice PE: 6×16 mm²
- Svorkovnice N: 6×16 mm²
- Vstupní vývodky: M25 (CYKY 5×6; 4×10; 5×10), M32 (CYKY 5×16)
- Maximální přívodní kabel: 4×25 mm² nebo 5×16 mm² Cu
- Doporučené připojovací kabely: CYKY‑J 5×6; 5×10; 5×16
O výrobci
Společnost Famatel působí na celosvětovém trhu přes 25 let. Zabývá se vývojem, výrobou, testováním a distribucí rozvodnic, zásuvkových skříní, staveništních rozvaděčů, elektroinstalačních krabic,průmyslových zásuvek vidlic a dalšího elektromateriálu. Produkty Famatel nachází uplatnění ve více než 50 zemích světa.
