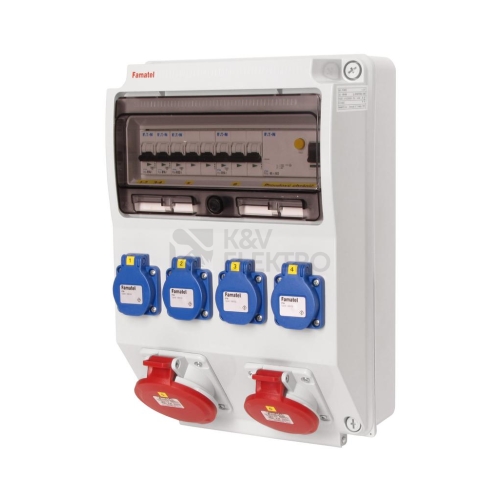

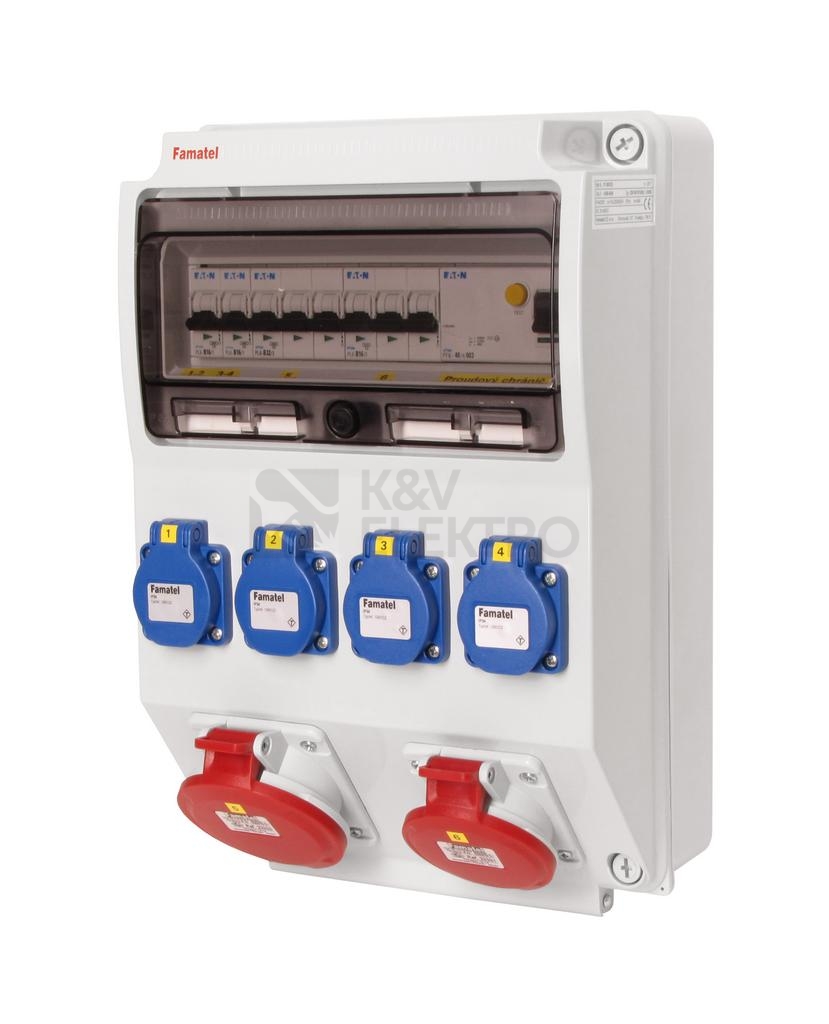

Zásuvková skříň Famatel ZSF V340-6KA IP54 jištěná s chráničem

Kompaktní zásuvková skříň Famatel s IP54 a integrovanou ochranou pomocí proudového chrániče 0,03 A přináší přehledné rozložení vývodů: 4 zásuvky 230 V, 1× 16 A 5p 400 V a 1× 32 A 5p 400 V. Odolné pouzdro z ABS v provedení nástěnná montáž usnadní instalaci i provoz.

Specifikace zásuvkové skříně Famatel ZSF V340-6KA IP54 jištěné s chráničem

Tato kombinace průmyslových zásuvek slouží k rozvodu nízkého napětí v provedení pro nástěnnou montáž. Koncepce vychází z pouzdra 3959 s kapacitou 12 modulů a rozměry 390 × 265 × 150 mm. Připojení zajišťuje 1 vedení s možností dolaďovacího vedení a se stěnami s předlisovanými vstupy pro vyvrtání a osazení vývodkami M25 a M32 dle typu přívodního kabelu. Zásuvková část zahrnuje 4× 230 V, 1× 16 A 5p 400 V a 1× 32 A 5p 400 V.

Ochranné a spínací prvky tvoří jističe řady EATON 6 kA v konfiguraci 2× PL6-B16/1, 1× PL6-B16/3 a 1× PL6-B32/3. Na vstupu je osazen proudový chránič PF6-40/4/003 s IΔN 0,03 A. Součástí jsou PE svorkovnice 6×16 mm² a N svorkovnice 6×16 mm² a polykarbonátové okénko pro kontrolu modulů.

Skříň je z plastu ABS s odolností IK08, zkouškou žhavou smyčkou na 650 °C, je bezhalogenová a UV odolná. Krytí IP54 a barevné provedení světle šedá doplňuje pracovní teplotní rozsah -25 °C až +85 °C.

Napojení usnadňují předlisované vstupy pro kabely CYKY 5×6, 4×10, 5×10 s vývodkou M25 a pro CYKY 5×16 s vývodkou M32.

Zásuvky:

• 4x230V
• 1x16/5
• 1x32/5

Jistící přístroje EATON 6kA:

• 2xPL6-B16/1
• 1xPL6-B16/3
• 1xPL6-B32/3
• PF6-40/4/003 na vstupu

Shrnutí a doporučení produktu

Rozvaděč je koncipován jako hotové řešení s integrovaným jištěním a ochranou, takže šetří čas při návrhu i montáži. Přehledné uspořádání zásuvek a modulů zjednodušuje připojení i následnou obsluhu. Odolná konstrukce pouzdra napomáhá dlouhodobé spolehlivosti v běžném provozu.

Pokud hledáte další varianty nebo odlišné konfigurace, projděte si přehled v kategorii Staveništní rozvaděče a zásuvkové skříně. Můžete si u nás pořídit i ​další rozvaděče a ​rozvodnice. Například modulové rozvodnice, pojistkové rozvaděče, elektroměrové rozvaděče a ​plynoměrové skříně.  ​ ​

Technické detaily​

• Proudový chránič: proudový chránič s IΔN 0,03 A
• Počet jističů vedení: 4
• Jisticí přístroje: EATON 6 kA (2× PL6-B16/1, 1× PL6-B16/3, 1× PL6-B32/3)
• Vstupní chránič: PF6-40/4/003
• Materiál skříně: plast ABS
• Odolnost nárazu: IK08
• Zkouška žhavou smyčkou: 650 °C
• Stupeň krytí: IP54
• Kapacita modulů: 12
• Teplotní rozsah: -25 °C až +85 °C
• PE svorkovnice: 6×16 mm²
• N svorkovnice: 6×16 mm²
• Předlisované vstupy: pro CYKY 5×6, 4×10, 5×10 s vývodkou M25; pro CYKY 5×16 s vývodkou M32
• Max. vstupní kabel: 4×25 nebo 5×16 Cu
• Aplikované normy: IEC 61439-3
