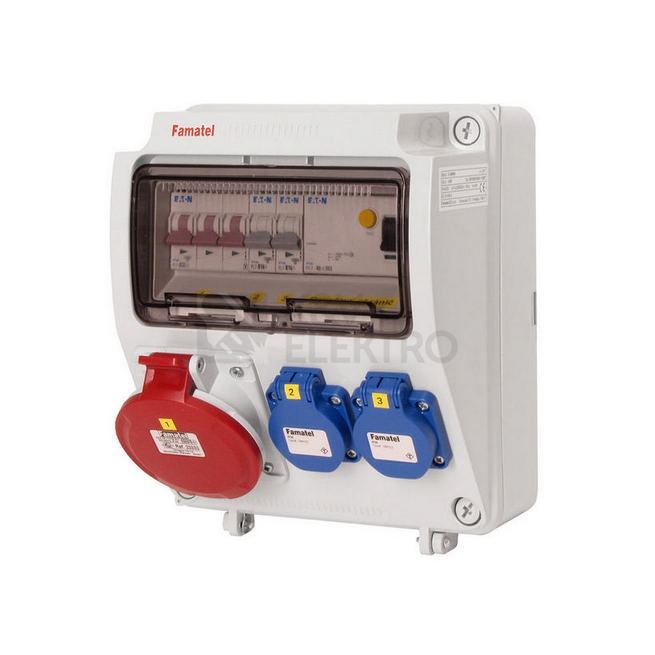

Zásuvková skříň Famatel ZSF V190 nabízí spolehlivou ochranu díky proudovému chrániči s IΔn 0,03 A a přehledné napojení spotřebičů přes 1× CEE 32 A 5p 400 V a 2 zásuvky 230 V. Odolné krytí IP54 a nástěnná montáž z ní dělají praktické řešení pro nízkonapěťovou distribuci v robustním plastovém ABS pouzdře.
Specifikace zásuvkové skříně Famatel ZSF V190 IP54 jištěné s chráničem
Zařízení je koncipováno jako kompaktní rozvodnice pro bezpečné rozdělení napájení s využitím jističů a vstupního proudového chrániče 30 mA. Rozhraní tvoří kombinace 1× CEE 32 A 5p 400 V a 2 zásuvek 230 V/16 A s ochranným kolíkem dle ČSN.
Těleso skříně využívá plast ABS v světle šedé barvě s deklarovaným krytím IP54. Vnitřní prostor disponuje 9 modulovými místy a je doplněn o PE a N svorkovnice (6×16 mm²) pro usnadnění zapojení.
Bezpečnost a mechanická odolnost jsou podpořeny parametry pláště: IK08, zkouška žhavou smyčkou 650 °C, bezhalogenové a UV odolné provedení. Skříň je dimenzována pro prostředí s teplotami v rozsahu −25 °C až +85 °C. Jako vstupní vedení lze připojit kabely CYKY-J 5×6, 5×10 nebo 5×16 přes M25 či M32 vývodky, s maximem 4×25 nebo 5×16 Cu. Rozměry pouzdra činí 245 × 215 × 155 mm.
Jištění je realizováno značkovými prvky EATON 10 kA: 2× PL7‑B16/1, 1× PL7‑B32/3 a na vstupu PF7‑40/4/003, celek je proveden dle IEC 61439‑3. Díky tomuto osazení a kombinaci zásuvkových vývodů plní skříň roli univerzálního bodu rozvodu nízkého napětí s přehledným jištěním.
Shrnutí a doporučení produktu
Tato zásuvková skříň je vhodnou volbou pro místa, kde je potřeba kompaktní rozvodné místo s přehledným ovládáním a důrazem na bezpečnost. Uplatní se při dočasných instalacích i trvalých rozvodech a díky promyšlenému vnitřnímu uspořádání umožní čisté a rychlé zapojení.
Pro výběr dalších řešení do podobných aplikací doporučujeme projít nabídku v kategorii Staveništní rozvaděče a zásuvkové skříně. Pokud preferujete produkty stejné značky, podívejte se na značkový výběr v rámci stejné kategorie s filtrem výrobce. Tak snadno najdete varianty, které navazují na toto provedení a doplní vaši instalaci.
Technické detaily
- Konfigurace zásuvek: 2× 230 V/16 A s ochranným kolíkem dle ČSN, 1× 400 V/32 A/5pól
- Jističe EATON 10 kA: 2× PL7‑B16/1, 1× PL7‑B32/3
- Proudový chránič: PF7‑40/4/003, IΔn 0,03 A
- Počet jističů vedení: 3
- Krytí: IP54
- Materiál skříně: plast ABS, bezhalogenové, UV odolné
- Odolnost nárazu: IK08
- Zkouška žhavou smyčkou: 650 °C
- Rozsah pracovních teplot: −25 °C až +85 °C
- Standard: IEC 61439‑3
- Modulová kapacita: 9 míst
- Okénko: polykarbonátové
- Svorkovnice: PE 6×16 mm², N 6×16 mm²
- Doporučené kabely: CYKY‑J 5×6, 5×10, 5×16
- Vhodné vývodky: M25 (CYKY 5×6; 4×10; 5×10), M32 (CYKY 5×16)
- Maximální vstupní kabel: 4×25 nebo 5×16 Cu
- Provedení montáže: nástěnné

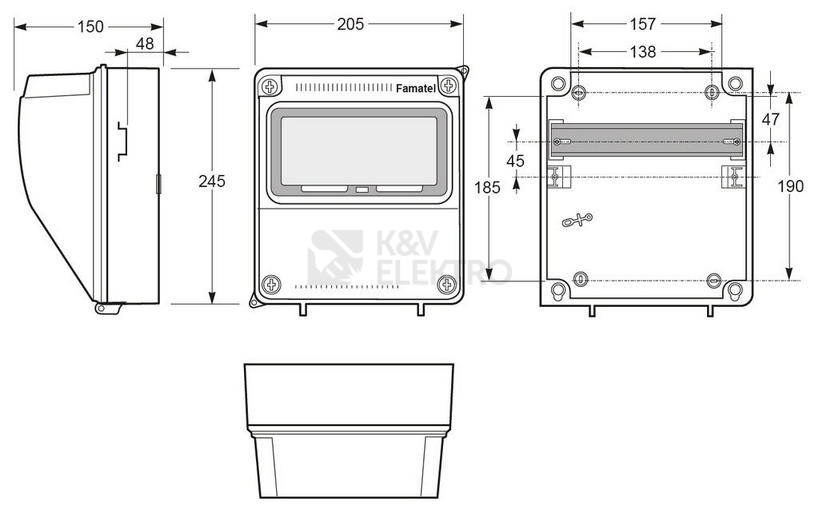

- Rozměry skříně: 245 × 215 × 155 mm
- Barva: světle šedá
