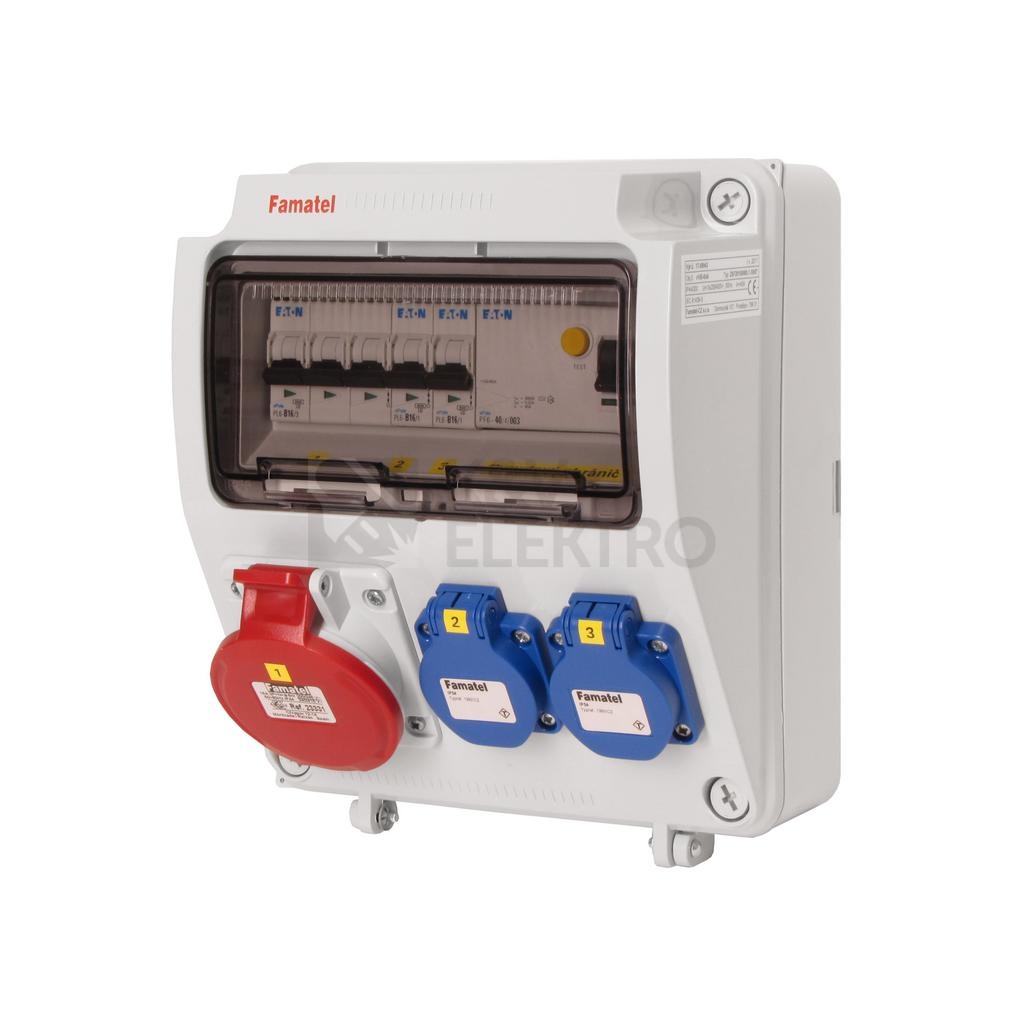

Zásuvková skříň Famatel ZSF V165-6KA IP54 jištěná s chráničem

Zásuvková skříň Famatel ZSF V165-6KA IP54 jištěná s chráničem nabízí bezpečné rozvodné místo s kombinací zásuvek pro 230 V a pětipólové připojení. Odolné plastové pouzdro s povrchovou montáží a průhledovým okénkem doplňují jisticí prvky, které chrání vstup i jednotlivé vývody.

Specifikace zásuvkové skříně Famatel ZSF V165-6KA IP54 jištěná s chráničem

Tato zásuvková skříň slouží pro rozvod nízkého napětí v aplikacích, kde je potřeba připojit běžné jednofázové spotřebiče i zařízení s pětipólovým připojením. Konstrukce z plastu umožňuje nástěnnou montáž a díky průhledovému okénku je zajištěn přístup k jištění bez nutnosti otevírání celého krytu. Vstup je chráněn, samostatné vývody mají své jištění a uživatelé tak získají přehledné a kompaktní řešení rozvodu.

Skříň využívá pouzdro typu 3957 s místem pro vestavbu modulů a zásuvek. Hladké stěny jsou připraveny pro vyvrtání vstupního otvoru a osazení vhodnou vývodkou dle použitého kabelu. Součástí jsou také svorkovnice pro pracovní a ochranný vodič, což usnadňuje připojení přívodu i odchozích vedení.

Součást dodávky – dokumentace: štítek rozváděče, návod pro obsluhu a montáž, krycí list, protokol o kusové zkoušce, ES prohlášení o shodě, schéma zapojení, zkouška oteplení

Shrnutí a doporučení produktu

Praktické řešení rozvodu, které v jednom krytu spojuje více zásuvkových výstupů a přehledně uspořádané ovládací prvky pod průhledovým víkem. Pevné provedení a promyšlené detaily včetně připravených stěn pro kabelové průchodky zjednodušují montáž i servis. Díky kompaktním rozměrům se snadno umístí na vhodné místo.

Hledáte další rozvodná řešení pro staveniště a montážní pracoviště? Prohlédněte si nabídku v kategorii Staveništní rozvaděče a zásuvkové skříně.

Technické detaily​

• Krytí IP: IP54
• Materiál skříně: plast (ABS), bezhalogenový, UV odolný
• Odolnost nárazu: IK08
• Zkouška žhavou smyčkou: 650 °C
• Provedení: nástěnná montáž
• Rozměry: 245 × 215 × 155 mm
• Rozsah pracovních teplot: −25 °C až +85 °C
• Počet dostupných modulových míst: 9
• Sestava zásuvek: 2× 230 V, 1× 16 A 5p 400 V
• Počet jističů vedení: 3
• Jisticí přístroje: EATON 6 kA
• Osazení jištěním: 2× PL6-B16/1, 1× PL6-B16/3
• Pouzdro: typ 3957
• Okénko: polykarbonátové
• Svorkovnice PE: 6 × 16 mm²
• Svorkovnice N: 6 × 16 mm²
• Normy: IEC 61439-3 (DBO)

O výrobci

Společnost Famatel působí na celosvětovém trhu přes 25 let. Zabývá se vývojem, výrobou, testováním a distribucí rozvodnic, zásuvkových skříní, staveništních rozvaděčů, elektroinstalačních krabic,průmyslových zásuvek vidlic a dalšího elektromateriálu. Produkty Famatel nachází uplatnění ve více než 50 zemích světa.
