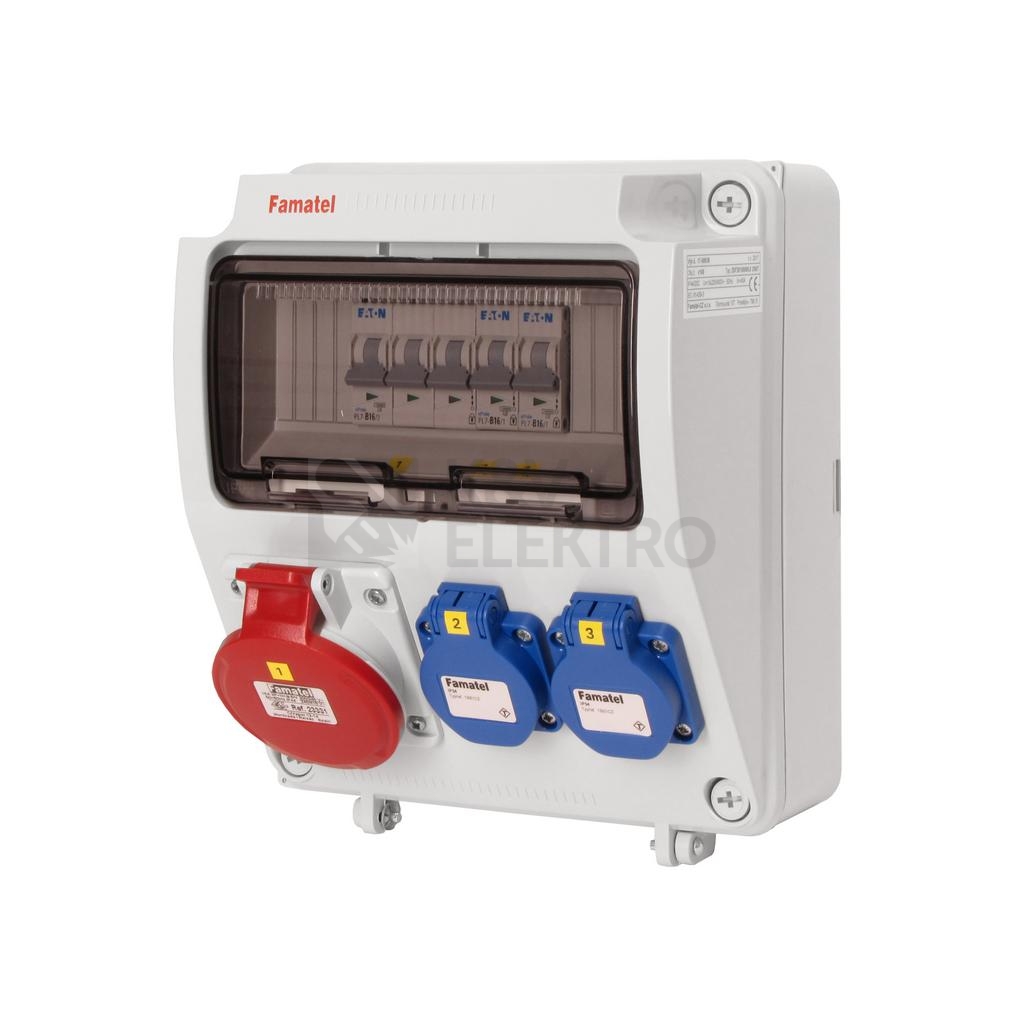

Zásuvková skříň Famatel ZSF V160 IP54 jištěná bez chrániče

Zásuvková skříň ZSF Famatel V160, jištěná bez chrániče, je určena k montáži na povrch a nabízí celkem 9 modulových míst. Konfigurace zahrnuje jističe 2× PL7‑B16/1 a 1× PL7‑B16/3 a zásuvky 1× 400 V / 16 A a 2× 230 V / 16 A.

Specifikace zásuvkové skříně Famatel jištěné bez chrániče ZSF, V160

Skříň obsahuje také PE a N svorkovnice (oboje 6× 16 mm²) a její hladké stěny umožňují snadné přizpůsobení vstupních otvorů pro kabely až do 4×25 nebo 5×16 Cu. Dodává se kompletně s dokumentací – štítkem rozváděče, montážním návodem, schématem zapojení, protokolem o kusové zkoušce i ES prohlášením o shodě.

Díky použití robustního pouzdra z ABS plastu s mechanickou odolností IK08, bezhalogenovým provedením, UV stabilizací a úspěšnou zkouškou žhavou smyčkou 650 °C je vhodná pro vnitřní i venkovní instalace.

Zásuvky:

• 1× 400 V / 16 A
• 2× 230 V / 16 A (s ochranným kolíkem dle ČSN)

Jistící přístroje (EATON, 10 kA):

• 2× PL7‑B16/1
• 1× PL7‑B16/3

Rozměry 245 x 215 x 155 mm.

Technické detaily skříně Famatel

• Typ: 3957, ABS plast
• Odolnost: IK08
• Zkouška žhavou smyčkou: 650 °C
• Montáž: na povrch
• Barva: světle šedá
• Počet modulů: 9
• Stupeň krytí: IP54
• Teplotní rozsah: –25 °C až +85 °C
• PE svorkovnice: 6× 16 mm²
• N svorkovnice: 6× 16 mm²
• Maximální připojitelný kabel: 4×25 mm² Cu nebo 5×16 mm² Cu
• Kompatibilita vývodek:
  CYKY 5×6 / 4×10 / 5×10 → M25
  CYKY 5×16 → M32

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Zásuvková skříň Famatel ZSF V160 jištěná bez chrániče splňuje příslušné normy ČSN.
