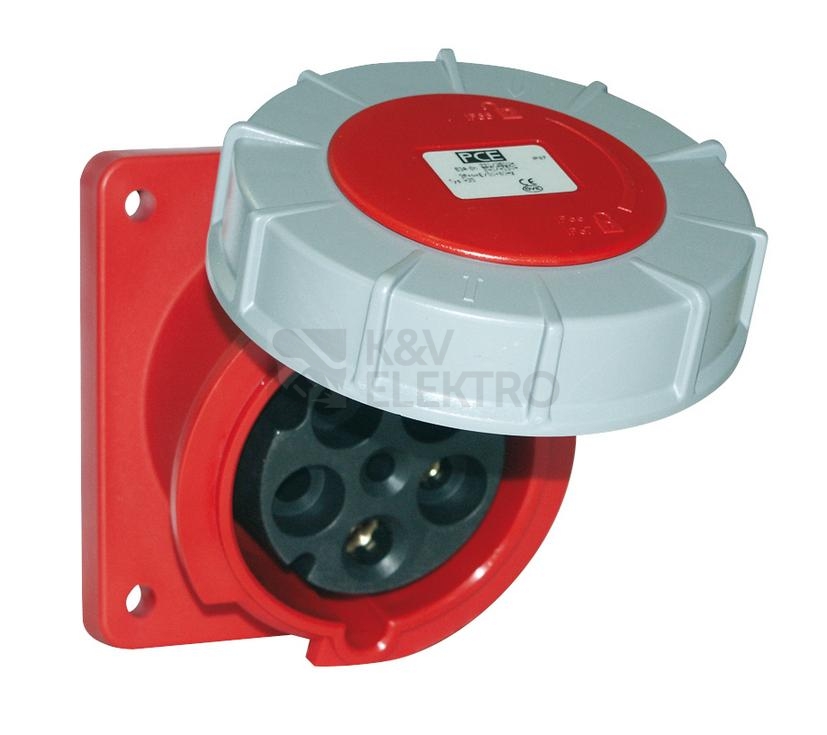

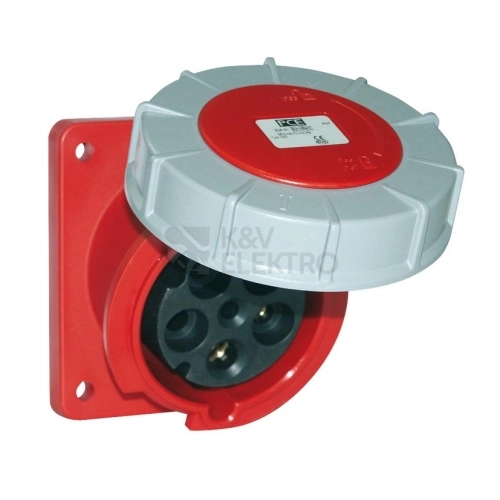

Vestavná průmyslová zásuvka PCE 435-6 je určená pro proud do 63 A a napájecí systémy 400 V. Díky krytí IP67 se hodí do prostředí, kde je třeba spolehlivé utěsnění. Provedení se 5 póly a polohou hodin 6 h zajišťuje jednoznačné a bezpečné připojení.
Specifikace zásuvky vestavné PCE 435-6 63A/5P/400V IP67
Tato vestavná CEE zásuvka je koncipována pro sítě dle EN 60309-2 s fází 400 V (50+60 Hz) a odpovídající identifikační barvou červená. Označení polohy kontaktů 6 h zajišťuje správné vedení při párování s odpovídající zástrčkou a omezuje riziko záměny mezi různými napěťovými systémy.
Elektrické dimenzování na 63 A v kombinaci s uspořádáním 5 pólů cílí na třífázové aplikace s pracovním a ochranným vodičem. Krytí IP67 poskytuje vysokou úroveň těsnosti proti vniknutí prachu a vody, takže zásuvka dlouhodobě obstojí i při vystavení nepříznivým vlivům prostředí.

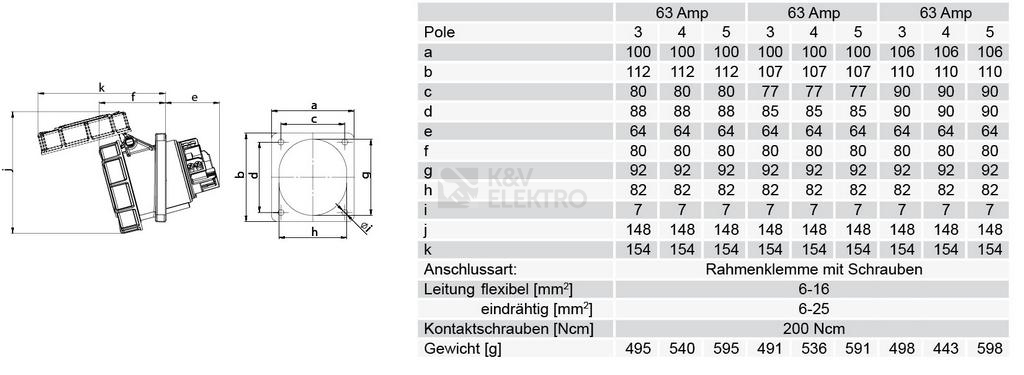

Montáž probíhá jako vestavná do panelu přes přírubu o rozměrech 112 mm vertikálně a 100 mm horizontálně. Pro přesné uchycení slouží rozteče otvorů 88 mm svisle a 80 mm vodorovně. Směr zasunutí je řešen jako zalomené, což usnadňuje vedení připojovacího kabelu a napomáhá kompaktnímu osazení do konstrukce rozvaděče či stroje.
Elektrické připojení uvnitř zásuvky využívá šroubové svorky, které umožňují pevné dotažení připojovaných vodičů. Tělo je zhotoveno z plastu, jenž přináší nízkou hmotnost a současně dobré izolační vlastnosti. Celková šířka 190 mm, délka 295 mm a výška 140 mm usnadňují plánování prostoru při návrhu panelu.
Pro instalační praxi je užitečná i údajová hmotnost 586 g, která pomůže při posouzení mechanické zátěže na čelní panel. Zásuvka nese výrobkové určení průmyslová zásuvka CEE vestavná a je označena značkou PCE, tedy výrobcem s dlouhodobou specializací na konektorové systémy.
Celková koncepce včetně barevného klíčování červená a normativního zařazení EN 60309-2 podporuje kompatibilitu v rámci standardizovaných průmyslových instalací. Uspořádání s 5 póly a polohou 6 h korektně vymezuje použití v příslušných třífázových soustavách bez nutnosti dalších úprav či adaptérových řešení.
Shrnutí a doporučení produktu
Robustní provedení do náročných podmínek a jednoznačné klíčování připojení dělají z tohoto modelu spolehlivé řešení pro pevné osazení do panelu nebo rozvaděče. Díky přehledné montáži a ověřené konstrukci se hodí pro projekty, kde je potřeba jasně dané rozhraní pro přívod energie.
Pokud vybavujete novou sestavu nebo doplňujete stávající instalaci, projděte si přehled nabídky v kategorii Zásuvky a vidlice 400V. Snadno tak sladíte potřebné komponenty v jednotném standardu a zajistíte kompatibilitu v rámci celé sestavy.
O výrobci
Inovativní výrobce PC Electric se od r. 1973 zabývá výrobou průmyslových CEE vidlic, jednotlivých zásuvek a rozbočovacích skříní či wallboxů a patří ke špičce svého oboru. Firma v roce 1999 představila nový produkt TWIST - první CEE konektor s bezšroubovou kabelovou průchodkou. Roku 2001 představila vlastní sérii zásuvek a zástrček TAIRIS, o pět let později 63/125 a CEE POWER TWIST. Společnost v inovacích stále pokračuje, a proto si drží přední místo na trhu. Prohlédněte si na e-shopu K&V ELEKTRO 400V zásuvky a vidlice a 230V zásuvky a vidlice.
