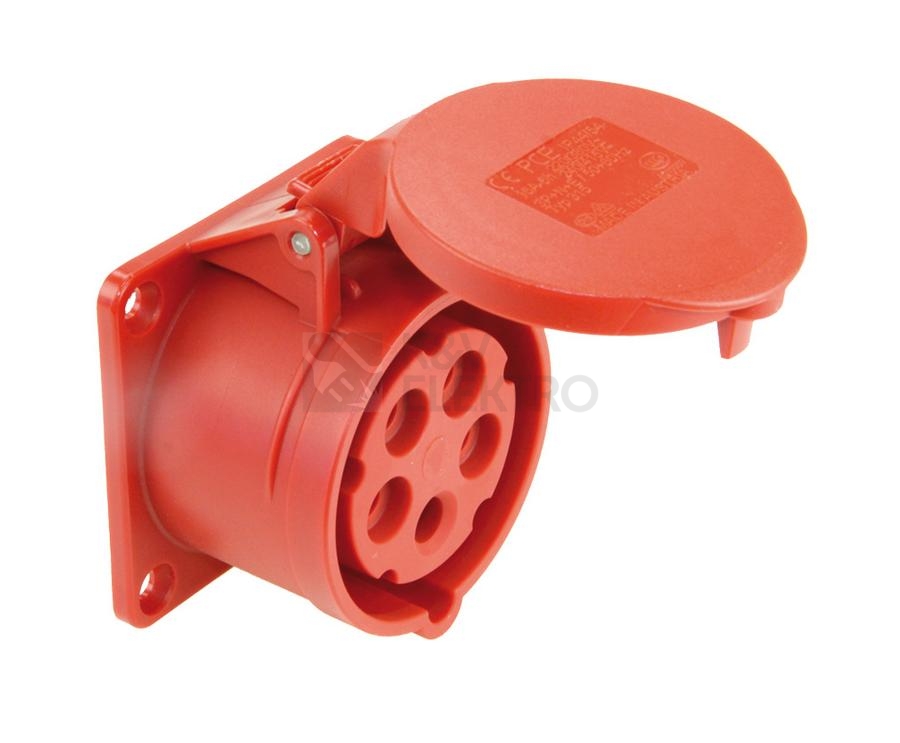

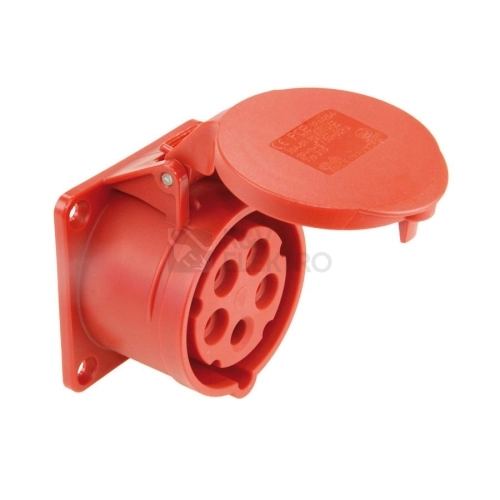

Zásuvka vestavná PCE 325-6 32A/5P/400V IP44

Vestavná zásuvka PCE s proudovou velikostí 32 A nabízí spolehlivé připojení v systému dle EN 60309-2 400 V v červeném provedení, a díky krytí IP44 odolá stříkající vodě a prachu. Konstrukce z plastu a rovný směr zasunutí usnadní montáž do panelů a rozvaděčů.

Specifikace zásuvky vestavné PCE 325-6 32A/5P/400V IP44

Tato vestavná průmyslová zásuvka je určena pro připojení zařízení v instalacích, kde se používá standard EN 60309-2 s napětím 400 V (50+60 Hz) červené. Barevné provedení odpovídá identifikaci červenou barvou, tedy červená, a hodinový klíč na pozici 6 h zabraňuje záměně při zapojení odpovídajících konektorů. Celkem je k dispozici 5 pólů pro příslušné vodiče.

Připojení vodičů probíhá přes šroubovou svorku, což umožňuje pevné a kontrolovatelné dotažení při montáži. Směr zasunutí je rovné, takže zásuvka zapadne do frontálního osazení v panelu či dvířkách. Tělo je vyrobeno z odolného plastu, což je vhodné pro běžné provozní podmínky a standardní vestavné aplikace.

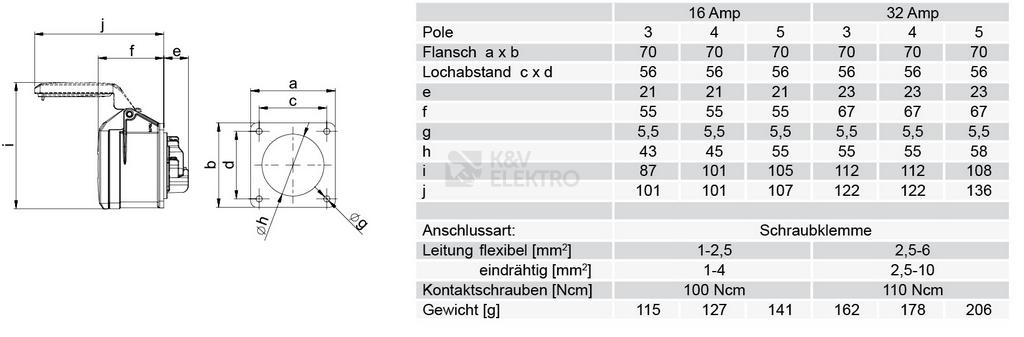

Pro návrh otvorů v panelu se hodí znát rozměry příruby a osové vzdálenosti montážních otvorů. Vertikální rozměr příruby činí 70 mm, přičemž vertikální vzdálenost otvoru je 56 mm. Vodorovná strana příruby má 70 mm a vodorovná vzdálenost otvoru je 56 mm. Tyto hodnoty usnadní přesné vyměření a vrtání bez nutnosti následných úprav.

Krytí dosahuje úrovně IP44, což zajišťuje ochranu proti pevným částicím a stříkající vodě z libovolného směru. Díky tomu lze zásuvku použít v prostředí, kde může docházet k občasnému znečištění nebo vlhkosti, a přitom zůstat v rámci parametrů pro bezpečné provozování.

Rozměrové údaje usnadní plánování zástavby a rozmístění v rozvaděčích či strojních panelech. Celková délka tělesa je 90 mm, šířka 70 mm a výška 70 mm. Při montáži potěší i příznivá hmotnost 199 g, která nezatěžuje konstrukci a dovoluje snadnou manipulaci během instalace.

Zařazení produktu do kategorie 400V zásuvek a vidlic odpovídá jeho konstrukci i standardu. Zásuvku dodává značka PCE, která dlouhodobě vyrábí průmyslové konektorové prvky pro profesionální použití, včetně provedení s 5 póly a barevnou identifikací červená pro danou napěťovou hladinu.

Shrnutí a doporučení produktu

Vestavná konstrukce přináší čisté osazení do panelu nebo dvířek rozvaděče a zajišťuje přehlednou kabeláž i snadnou obsluhu. Díky promyšlené ergonomii se dobře zapojí i v omezeném prostoru a montér ocení přímočarý postup instalace bez zbytečných kroků. Robustní provedení vhodně doplňuje praktická identifikace pro správné spárování s protikusem.

Hledáte-li řešení do rozvaděčů, strojních panelů nebo na pevné osazení v technických prostorech, tento model je sázkou na jistotu. Umožní standardizované zapojení, minimalizuje chybovost při montáži a přitom zůstává kompaktní, takže se vejde i do stísněných míst. Při návrhu projektu oceníte také ucelené rozměrové podklady pro přesný výřez a rozmístění upevňovacích otvorů.

Pro doplnění instalace a výběr vhodných protikusů si prohlédněte nabídku v kategorii Zásuvky a vidlice 400V, kde snadno zvolíte komponenty podle stejné řady a provedení. Jednotný sortiment z jedné kategorie zjednoduší logistiku i montáž na místě.

O výrobci

Inovativní výrobce PC Electric se od r. 1973 zabývá výrobou průmyslových CEE vidlic, jednotlivých zásuvek a rozbočovacích skříní či wallboxů a patří ke špičce svého oboru. Firma v roce 1999 představila nový produkt TWIST - první CEE konektor s bezšroubovou kabelovou průchodkou. Roku 2001 představila vlastní sérii zásuvek a zástrček TAIRIS, o pět let později 63/125 a CEE POWER TWIST. Společnost v inovacích stále pokračuje, a proto si drží přední místo na trhu. Prohlédněte si na e-shopu K&V ELEKTRO 400V zásuvky a vidlice a 230V zásuvky a vidlice.
