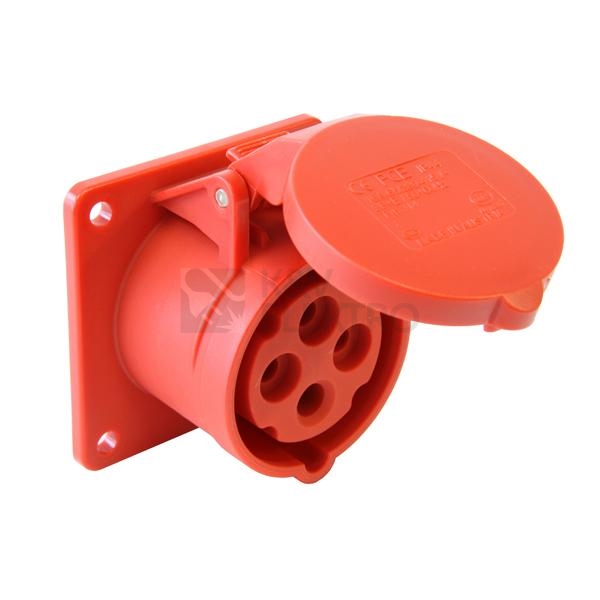

Zásuvka vestavná PCE 314-6TT 16A/4P/400V IP44

Vestavná průmyslová zásuvka PCE 314-6TT přináší spolehlivé připojení pro obvody s 16 A. Vyznačuje se provedením 4 póly pro třífázové aplikace a odpovídá označení 400 V (50+60 Hz) červené. Díky krytí IP44 obstojí v běžném prostředí, zatímco bezšroubová svorka urychlí zapojení.

Specifikace zásuvky vestavná PCE 314-6TT 16A/4P/400V IP44

Tato průmyslová CEE vestavná zásuvka značky PCE nabízí připojení s počet pólů 4 a napěťovým klíčem dle EN 60309-2 ve variantě 400 V (50+60 Hz) červené. Časová poloha je provedena jako 6 h, což podporuje jednoznačnou identifikaci díky červené barvě. Směr zasunutí je koncipován jako rovné pro přímé a stabilní spojení.

Konstrukce využívá odolný plast, který je vhodný pro pevné vestavění. Ochrana proti vniknutí prachu a stříkající vody odpovídá stupni IP44. Připojení vodičů zjednodušuje bezšroubová svorka, která minimalizuje čas potřebný pro montáž a zároveň udržuje spoje konzistentní. Tato kombinace vlastností je optimální pro standardizované třífázové rozvody, kde je požadována jistota mechanického i elektrického spojení.

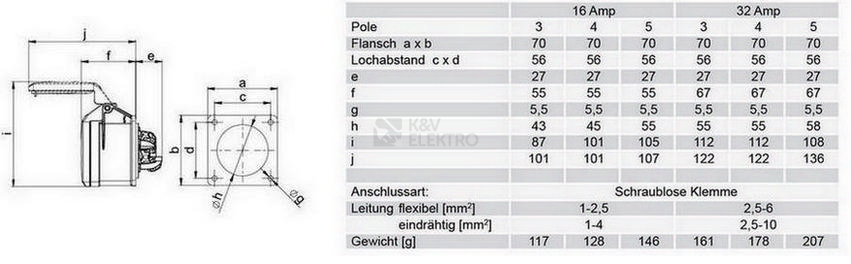

Pro přesné osazení do panelu slouží příruba s rozměry 70 mm vertikálně i horizontálně. Montážní otvory jsou rozmístěny s vertikální vzdáleností 56 mm a horizontální vzdáleností 56 mm, což usnadňuje zakreslení a předvrtání otvorů. Celková šířka zásuvky činí 70 mm, výška 70 mm a délka do prostoru 76 mm, takže snadno zapadne do běžných výřezů a zachová kompaktní profil.

Mechanické provedení podporuje přehledné uspořádání v panelech nebo krabicích, a to bez nutnosti složitého šroubování při samotném zapojování vodičů. Hmotnost 126 g přispívá k pohodlné manipulaci při instalaci a nevytváří zbytečné zatížení na upevňovacích bodech. Zásuvka je navržena pro vedení proudů do 16 A a vyhovuje systematice CEE se směrováním rovné a polohou 6 h, čímž předchází záměnám při připojování v rozvodech s odpovídajícím barevným kódováním.

Při návrhu výřezu a umístění je vhodné zohlednit proporce příruby 70 mm a vzdálenost montážních bodů 56 mm. Díky čelní identifikaci v provedení červená je na první pohled patrné přiřazení k síti 400 V (50+60 Hz), což zvyšuje přehlednost v rozvaděčích. Vestavné řešení současně snižuje riziko zachycení kabeláže a podporuje čisté vedení přívodů do bezšroubové svorky.

Shrnutí a doporučení produktu

Tento model je vhodný, pokud hledáte řešení, které urychlí montáž, přinese pořádek do panelu a podpoří přehlednost díky jasnému barevnému rozlišení. Vestavné provedení pomůže udržet kompaktní vzhled a stabilní uchycení i při častém používání. Konstrukce cílená na praktické zapojení snižuje prostoje při instalaci a usnadňuje servisní zásahy.

Chystáte-li kompletní přestavbu nebo doplnění rozvodů, vyplatí se projít celou nabídku v kategorii Zásuvky a vidlice 400V, kde snadno sladíte jednotlivé komponenty podle požadovaného systému a provedení. Jednotná kategorie umožní rychlé srovnání dostupných variant a výběr řešení tak, aby byl zachován jasný pořádek v instalaci i v náhradních dílech.

O výrobci

Inovativní výrobce PC Electric se od r. 1973 zabývá výrobou průmyslových CEE vidlic, jednotlivých zásuvek a rozbočovacích skříní či wallboxů a patří ke špičce svého oboru. Firma v roce 1999 představila nový produkt TWIST - první CEE konektor s bezšroubovou kabelovou průchodkou. Roku 2001 představila vlastní sérii zásuvek a zástrček TAIRIS, o pět let později 63/125 a CEE POWER TWIST. Společnost v inovacích stále pokračuje, a proto si drží přední místo na trhu. Prohlédněte si na e-shopu K&V ELEKTRO 400V zásuvky a vidlice a 230V zásuvky a vidlice.
