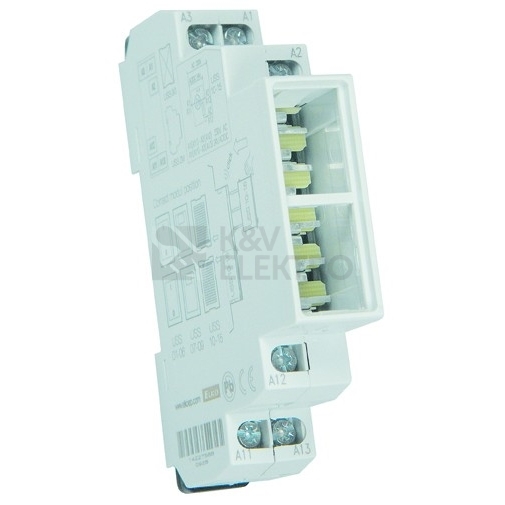

Základní modul Elko EP USS-ZM 10A slouží pro spínání, ovládání a signalizaci pomocných i silových obvodů při jmenovitém napětí 230 V s druhem napětí AC. V provedení 1 modul pro montáž na DIN lištu nabízí krytí IP20, spínací parametry do 10 A a díky montážní hloubce 64 mm se snadno integruje do rozvaděče.
Specifikace základního modulu Elko EP USS-ZM 10A

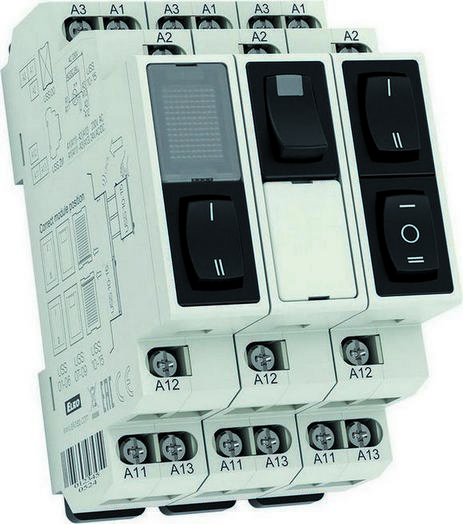

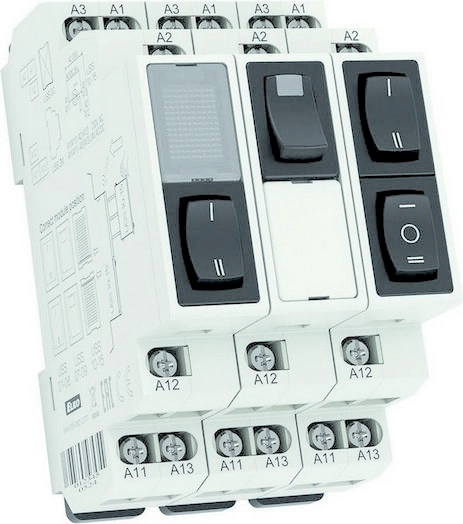

Modul USS je koncipován jako stavebnice s možností nacvaknutí různých ovládacích a signalizačních jednotek, takže obsluha si sestaví řešení podle aktuální potřeby. Do těla se vejdou dvě samostatné pozice, což šetří prostor a umožňuje rychle měnit funkci bez zásahu do zapojení. Konstrukce vychází z inovovaného řešení původních modulů OS a je připravena k upevnění na DIN lištu.
Pro připojení vodičů jsou připraveny třmenové svorky se šroubem M3 s kombinovanou hlavou pro Pozidriv 1, které usnadní práci v rozvaděči. Provozní rozsah zahrnuje teploty od -20 … +55 °C, takže zařízení pokrývá běžné podmínky v prostředí rozváděčů pro pomocné i silové obvody.

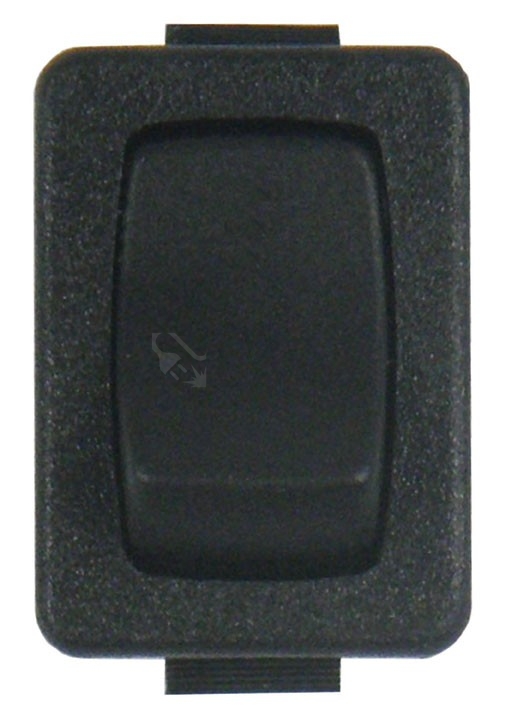

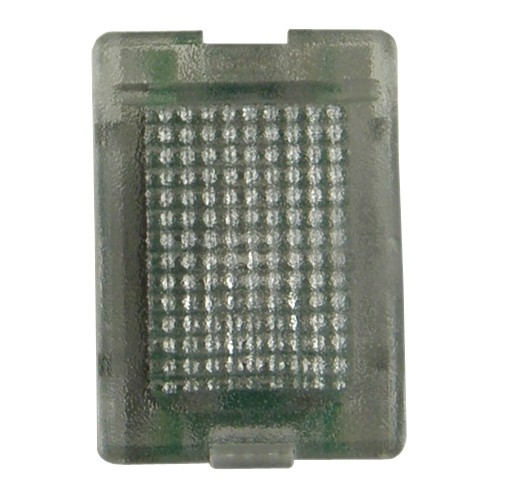

Sortiment navazujících jednotek zahrnuje patnáct typů, mezi nimi spínače, přepínače, tlačítka, prosvětlené spínače i barevné signálky včetně blikacích. Jednotky se dodávají zvlášť a jejich konkrétní kombinaci v modulu si uživatel volí dle požadované funkce.
Shrnutí a doporučení produktu
Volbou tohoto modulu získáte flexibilní řešení, které lze snadno přizpůsobit aktuálnímu ovládání a v budoucnu rychle změnit či rozšířit bez přepracování rozváděče. Dvě pozice v jednom těle napomáhají úspoře místa a přehlednému uspořádání prvků.
Při plánování sestavy doporučujeme projít kategorii Ostatní modulové přístroje, kde najdete související komponenty pro doplnění vašeho řešení.
Technické detaily
- Spínací proud: 10 A
- Spínací napětí: 230 V
- Druh napětí: AC
- Jmenovité napětí: 230 V
- Počet rozpínacích kontaktů (NC): 0
- Počet spínacích kontaktů (NO): 0
- Počet přepínacích kontaktů (CO): 0
- Šířka v počtech modulů: 1
- Upevnění: na DIN lištu
- Montážní hloubka: 64 mm
- Krytí: IP20
- Rozsah pracovních teplot: -20 … +55 °C
- Svorky: třmenové
- Šroub: M3, kombinovaná hlava, Pozidriv 1
- Počet pozic pro jednotky: 2
- Šířka: 90 mm
- Délka: 64 mm
- Výška: 17,6 mm
- Hmotnost: 69,3 g
