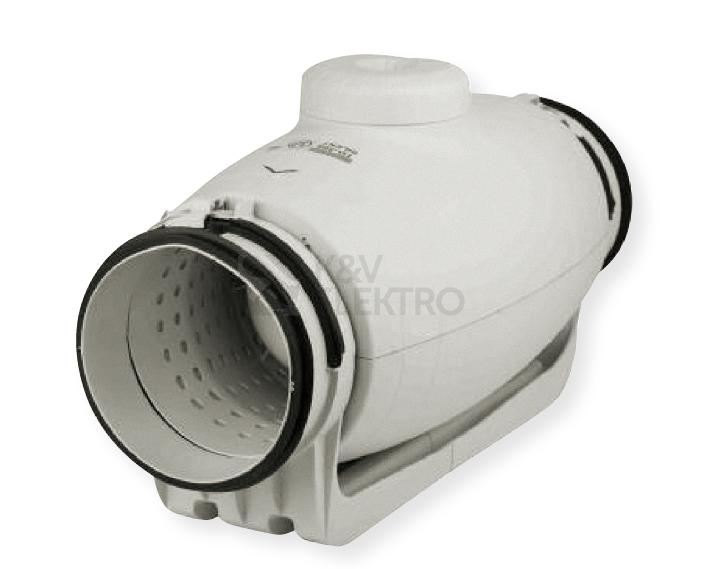

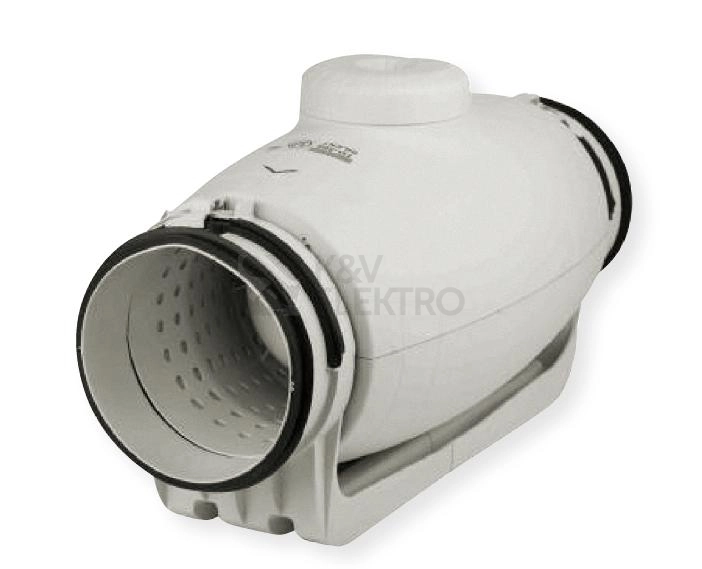

Diagonální tichý tříotáčkový ventilátor do kruhového potrubí
Skříň
Skříň je z plastu, skládá se z konzole pro montáž na zeď nebo strop, hlukového absorbéru a motoru. Snadná demontáž motorové části, připevněné pomocí rychloupínacích spon. Připojovací hrdla s gumovým těsněním.
Oběžné kolo
Oběžné kolo je diagonální, vyrobené z plastu.
Motor
Ventilátory TD 500–1000 SILENT 3V mají trojí vinutí a troje otáčky. Motory mají tepelnou pojistku proti přetížení, vinutí má tropikalizační úpravu a izolaci třídy B. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí motoru IP44. Napájecí napětí 230 V/50 Hz.
Svorkovnice
Svorkovnice je na skříni ventilátoru, je otočná o 360° pro připojení kabelu z libovolného směru.
Regulace otáček
Regulace otáček se provádí u motorů s trojími otáčkami se regulace provádí pomocí COM 3 nebo INT 4P případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).
Montáž
Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.
