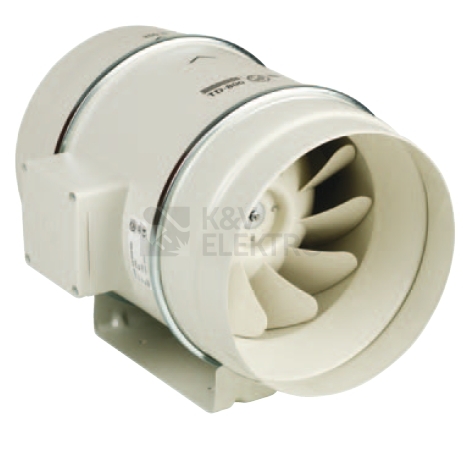

Ventilátor do potrubí Soler & Palau TD 500/150 3V

Diagonální tříotáčkový ventilátor do kruhového potrubí

Skříň
Skříň ​ventilátoru ​je vyrobena ​z plastu. Skládá se z ​montážní lišty s ​dvěma hrdly a ​motoru, který je s ​hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž
motorové části bez nutnosti odpojit potrubí.

Oběžné kolo
Oběžné ​kolo ​ventilátoru je vyrobeno ​z plastu.

Motor
Střídavý ​motor ​má ​trojí ​vinutí, což umožňuje provoz s ​různými otáčkami. Motor ​je ​vybaven ​tepelnou ochranou. Ložiska jsou kuličková s ​tukovou náplní na dobu
životnosti. Třída izolace F, krytí IP44. ​Provozní ​napětí je 230V.

Svorkovnice
je umístěna na skříni ventilátoru, u ​některých typů obsahuje rozběhový kondenzátor.

Regulace otáček
U ​motorů s ​trojím vinutím se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).

Montáž
ventilátorů je možná v ​každé poloze ventilátoru. Skříň nesmí přenášet mechanické
namáhání z ​potrubních rozvodů. Je nutné použít pružné připojení k ​potrubí.
