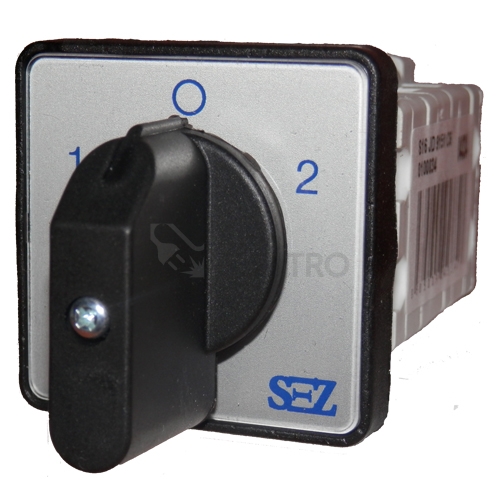

Vačkový spínač SEZ S25 JD 9151 C6 25A/3P reverzní černá páčka 1/0/2

Reverzní vačkový spínač SEZ S25 JD 9151 C6 s krátkou otočnou rukojetí a třemi póly umožňuje přehledné přepínání v polohách 1/0/2. Díky čelnímu upevnění a připojení přes šroubové svorky se snadno začlení do zařízení, přičemž čelní strana splňuje IP40 a pro trvalý provoz je dimenzován na 25 A.

Specifikace vačkový spínač SEZ S25 JD 9151 C6 25A/3P reverzní černá páčka 1/0/2

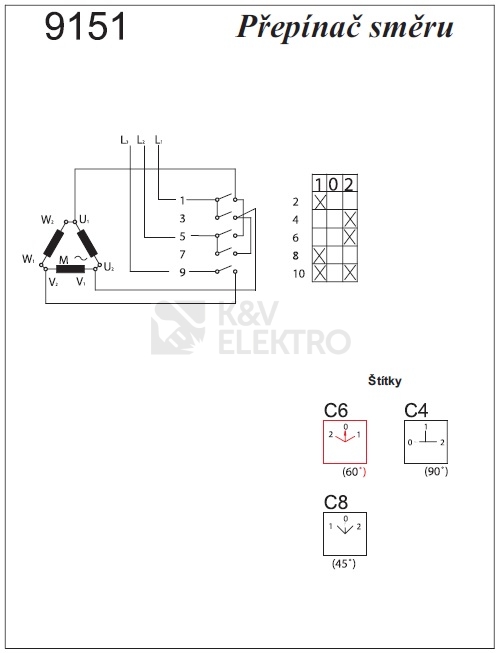

Tento reverzní spínač ze série S…J zajišťuje přepínání směru v jasně definovaných polohách 1/0/2. Kompaktní konstrukce s černou rukojetí podporuje přehledné ovládání a díky čelnímu upevnění se hodí pro zabudování na čelní plochu zařízení. Připojení vodičů probíhá přes šroubové svorky, což usnadňuje montáž.

Čelní strana přístroje dosahuje IP40, zatímco svorky a připojení jsou dle popisu výrobce chráněny proti dotyku na úrovni IP20. Řada S…J vyhovuje souboru norem EN 60 947-3 (EN 60947-3, IEC 60947-3), EN 60 204-1 a VDE 0660. Konstrukce řady nabízí malé rozměry, jednotný design a variabilní mechanické provedení. Pro vybrané konfigurace jsou k dispozici spínací úhly 30°, 45°, 60° a 90° a přístup ke svorkám pod úhlem 45° nebo 30° se zlepšenou čitelností značení.

U provedení označeného „G“ lze dosáhnout utěsnění hřídele a upevňovacích šroubů s krytím IP54. V rámci řady je uveden maximální počet spínacích komor 12 (24 kontaktů) s možností individuálního řešení schématu zapojení. Provozní oblast řady pokrývá teploty okolí od −30 °C do +55 °C.

Shrnutí a doporučení produktu

SEZ S25 JD 9151 C6 zajišťuje jednoznačné ovládání s jasnými polohami a díky kompaktním rozměrům a čelní montáži se dobře začleňuje do ovládacích panelů. Krátká rukojeť přispívá k rychlé manipulaci a šroubové svorky zjednoduší zapojení. Zařazení do ověřené řady S…J přináší prověřené konstrukční řešení a variabilitu pro různá schémata.

Pro výběr dalších alternativ či příbuzných modelů navštivte kategorii vačkové a hlavní spínače. Pokud preferujete výrobky stejné značky, projděte si nabídku SEZ v této kategorii: vačkové a hlavní spínače SEZ. K montáži a zapojení se mohou hodit také doplňky SEZ, například přístrojové svorky a čokolády, kabelová oka a vidlice nebo elektroinstalační krabice na povrch.

Technické detaily

• Provedení: reverzní spínač
• Počet pólů: 3
• Polohování: s nulovou polohou
• Dimenzovaný trvalý proud Iu: 25 A
• Dimenzovaný provozní proud Ie při AC-3, 400 V: 13,5 A
• Dimenzovaný provozní výkon při AC-3, 400 V: 7,5 kW
• Krytí na čelní straně: IP40
• Barva ovládacího prvku: černá
• Rozměry spínací části: 43 × 43 × 13,5 mm
• Normy: EN 60 947-3 (EN 60947-3, IEC 60947-3, 60947-3), EN 60 204-1, VDE 0660
• Možné spínací úhly v rámci řady: 30°, 45°, 60°, 90°
• Provozní teploty v rámci řady: −30 °C až +55 °C
