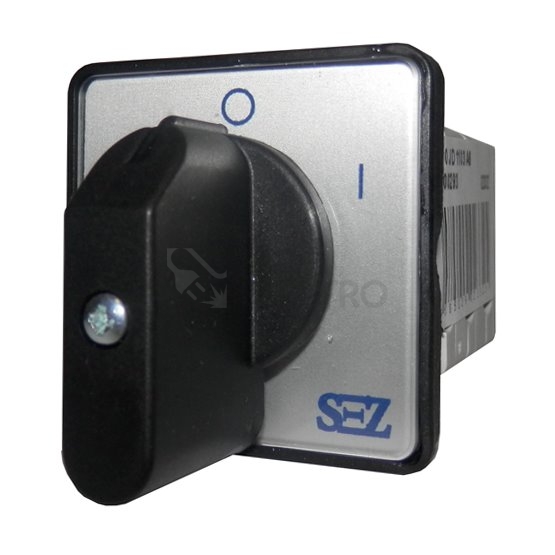

Vačkový spínač SEZ S25 JD 1103 A6 25A/3P černá páčka 0/1
tip K&V
Spínač S 25 JD - obrysové rozměry spínací části 43 x 43 (x13,5) mm Spínače řady S...J - vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660 - svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20 - krytí IP 54... číst více
e-shop: skladem (8 ks), doručíme: úterý 10.12.
496,31 Kč
/ 1 ks410,17 Kč bez DPH
Objednací kód1188050
ZnačkaSEZ
Dodavatelský kódS25 JD 1103 A6
EAN8585009060351
Spínač S 25 JD
- obrysové rozměry spínací části
43 x 43 (x13,5) mm
Spínače řady S...J
- vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660
- svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20
- krytí IP 54 dosahují v provedení označeném „G“ s utěsněním hřídele a upevňovacích šroubů
- spínače velikostí I a II mají přístup ke svorkám šroubovákem pod úhlem 45° resp. 30° a také zlepšenou čitelnost označení svorek na zešikmené ploše
- spínací úhel 30°, 45°, 60° a 90° (přednostní úhel je 60° do 6 spínacích poloh a 30° do 12 spínacích poloh)
- malé rozměry a jednotný design s unifikací jednotlivých nadstaveb
- variabilnost mechanických provedení spínačů

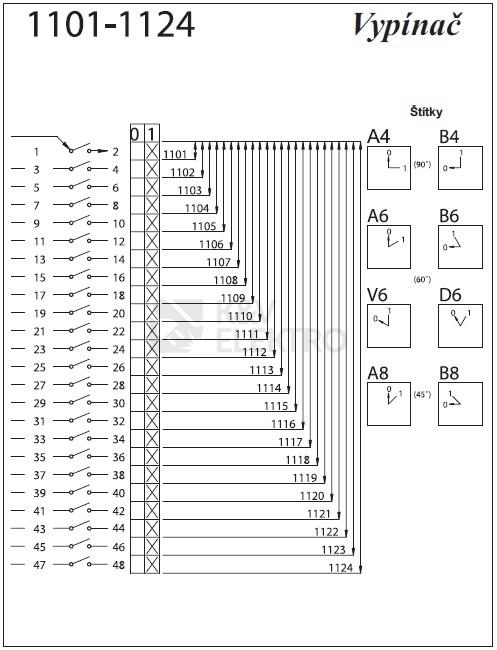

- široký sortiment elektrických zapojení spínačů podle přehledu elektrických schémat jednotných pro celou proudovou řadu, možnost speciálních el. schémat (podle požadavků zákazníka)
- maximální počet spínacích komor je 12 (24 kontaktů), vyšší počet komor je nutné dohodnout s výrobcem
-vyhovují požadavkům T 32 a teplotám okolí od -30 °C do +55 °C
Značka
Parametry
Provedení:
Vypínač
Počet pólů:
3
S nulovou polohou:
Ano
Se zpětným pohybem do nulové polohy:
Ne
Dimenzovaný trvalý proud Iu:
25 A
Dimenzovaný provozní proud Ie při AC-3, 400 V:
13,5 A
Dimenzovaný provozní výkon při AC-3, 400 V:
7,5 kW
Krytí (IP), na čelní straně:
IP40
Počet pomocných rozpínacích kontaktů (NC):
0
Počet pomocných spínacích kontaktů (NO):
0
Počet pomocných přepínacích kontaktů (CO):
0
Vhodné pro upevnění na desku:
Ne
Vhodné pro čelní upevnění:
Ano
Vhodné pro montáž do rozváděče:
Ne
Vhodné pro montáž mezi díly:
Ne
Kompletní přístroj ve skříni:
Ne
Typ ovládacího prvku:
Krátká otočná rukojeť
Druh připojení hlavního proudového obvodu:
Šroubová svorka
Barva ovládacího prvku:
Černá
