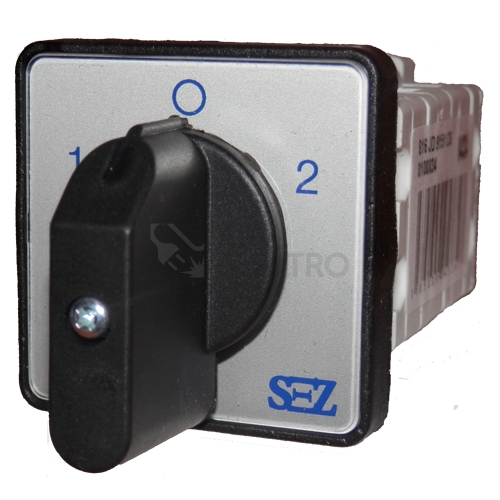

Reverzní spínač SEZ S16 JD 9151 C6 pro třífázové obvody nabízí přehledné polohy 1/0/2 a ovládání pomocí krátké otočné rukojeti v černé barvě. Díky čelnímu upevnění a kompaktním rozměrům se snadno začlení do panelu, přičemž čelní strana dosahuje krytí IP40.
Specifikace vačkového spínače SEZ S16 JD 9151 C6 16A/3P reverzní černá páčka 1/0/2

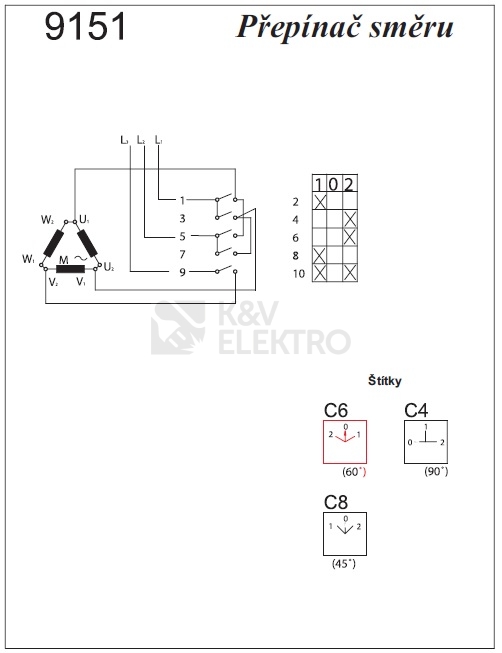

Tento model je určen pro směrové přepínání motorů či obvodů v režimech 1/0/2, a to v konfiguraci 3 pólů. Ovládání zajišťuje krátká otočná rukojeť v černém provedení, která je určena pro čelní upevnění.
Spínače řady S...J podle popisu výrobce vyhovují normám EN 60947-3 (IEC 60947-3) a EN 60204-1, přičemž svorky jsou chráněny proti dotyku do úrovně IP20. U provedení označeného „G“ je uvedeno dosažení IP54 díky utěsnění hřídele a upevňovacích šroubů. Popis zmiňuje také kompaktní provedení a unifikované nadstavby, stejně jako varianty spínacích úhlů 30°, 45°, 60° a 90°.
Čelní strana přístroje v tomto provedení dosahuje krytí IP40. Pro přehlednou integraci do panelu napomáhá rovněž logická skladba ovládacích poloh a čitelnost značení v rámci řady. Obrysové rozměry spínací části činí 43 × 43 × 13,5 mm, celkové rozměry přístroje jsou popsány níže v technických detailech.
Shrnutí a doporučení produktu
Pokud hledáte řešení pro jasně definované reverzní ovládání s důrazem na jednoduché čelní zabudování a přehlednou obsluhu, tento model navazuje na unifikovaný design řady a kompaktní konstrukci. Přirozené rozmístění funkcí a ovládacích poloh přispívá k rychlé orientaci obsluhy a efektivní integraci do panelu.
Další možnosti výběru včetně alternativních konfigurací a značkových variant najdete v kategorii Vačkové a hlavní spínače. Preferujete sortiment stejného výrobce? Prohlédněte si přehled vačkových a hlavních spínačů SEZ.
Kromě vačkových a hlavních spínačů, modulových vypínačů a přepínačů si u nás můžete pořídit i další modulové a paticové přístroje, jako například jističe do 125 A, proudové chrániče, stykače, modulové a paticové relé nebo motorové spouštěče.
Technické detaily
- Počet pólů: 3
- S nulovou polohou: s nulovou polohou
- Dimenzovaný trvalý proud Iu: 16 A
- Dimenzovaný provozní proud Ie při AC-3, 400 V: 7,2 A
- Dimenzovaný provozní výkon při AC-3, 400 V: 4 kW
- Krytí na čelní straně: IP40
- Typ ovládacího prvku: krátká otočná rukojeť
- Barva ovládacího prvku: černá
- Připojení hlavního proud. obvodu: šroubová svorka
- Obrysové rozměry spínací části: 43 × 43 × 13,5 mm
