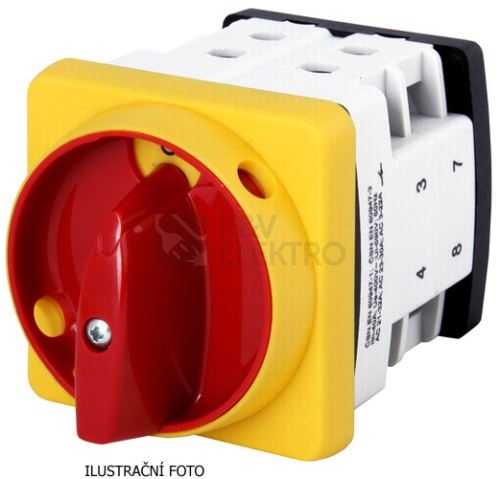

Vačkový spínač OBZOR VSN32 1103A8-V-NVZ2R/32A červená páčka 0/1

Vačkový spínač VSN 32 se schématem 1103 a ​spínacím úhlem 45°, polohy 0-1 (obrázek A8). Vestavné provedení - šroubové uchycení. Příslušenství: velký červený uzamykatelný ovladač (uzamykatelný visací zámek). Délka odizolování vodiče: 13 mm. Spínače řady VSN jsou vačkové spínače, u ​kterých je spínací program tvořen tvarem a ​počtem výřezů vaček. Jsou konstruovány tak, že v ​každém patře jsou dva na sobě nezávislé spínací obvody. Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a ​to v ​patře i ​mezi patry. Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u ​jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i ​vzadu, vzhledem k ​mechanické pevnosti a ​zatížení od vodičů. Všechny elektrovodné části jsou z ​materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z ​plastů. V ​základním provedení splňují krytí IP 20 pro tělo spínače a ​krytí IP 65 pro čelní zatěsněnou stranu s ​hřídelí. Spínače jsou vyhovující pro spotřebiče izolační třídy I. a ​II. Vačkové spínače lze použít v ​ovládacích a ​silových obvodech.
