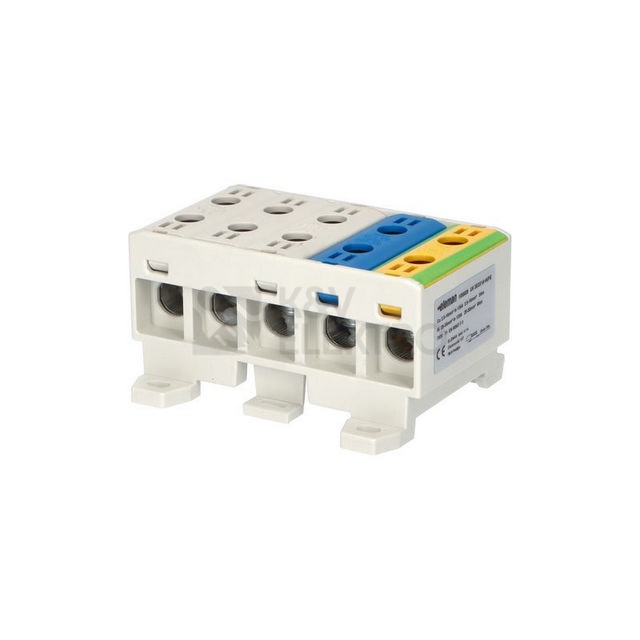

Univerzální připojovací svorka UK 35/3X1A+N/PE 3xšedá/modrá/zelená 1006609

Pětikolíková svorka Pollmann UK 35/3X1A+N/PE přináší přehledné propojení díky 5 pólům a spolehlivému šroubovému připojení. Instalace probíhá na DIN lištu a plastové pouzdro z polyamidu (PA) poskytuje izolační jistotu. Vodiče z mědi i hliníku se upevňují po odizolování.

Specifikace univerzální připojovací svorky UK 35/3X1A+N/PE 3xšedá/modrá/zelená 1006609

Univerzální svorkovnice v provedení 3x šedá/modrá/zelená se uplatní tam, kde je potřeba rychlé a bezpečné připojení více vodičů v jednotném bloku. Konstrukce z polyamidu zajišťuje potřebné izolační vlastnosti, zároveň zůstává kompaktní pro montáž na nosnou lištu 35 mm. Díky šroubovému upevnění se vodiče po odizolování přichytí přímo, u jemně slaněných je vhodné použít dutinku.

Řešení podporuje připojení hliníkových i měděných vodičů. Při použití dutinek u slaněných vodičů je vhodné volit menší průřezy, aby bylo dosaženo správného dotažení. Zajištění proti dotyku přispívá k bezpečné manipulaci při zapojování i následném provozu. Vícebarevné provedení usnadňuje orientaci ve svorkovnici při rozvodu vodičů.

Hlavní výhody produktu

• široký rozsah připojitelnosti vodičů (od 2,5 mm2 až do 35 ​mm2)
• jmenovité napětí až 1000 V ​AC/DC
• montáž na nosnou lištu
• připojení měděných i ​hliníkových vodičů
• univerzální cenově dostupné řešení

Shrnutí a doporučení produktu

Tato svorkovnice je praktickým řešením pro zapojení více vodičů v jednom kompaktním celku. Užitečné je zejména přehledné barevné provedení a jednoduchá instalace na nosnou lištu, což urychlí práce v rozvaděči i při servisních zásazích. Šroubové připojení poskytuje pevné fixování vodičů a umožní flexibilně pracovat s různými typy zakončení.

Pro rozšíření zapojení si prohlédněte nabídku v kategorii Stoupačkové, průchozí a rozbočovací svorky. V rámci značky lze kombinovat také další propojovací řešení, případně doplnit rozvody o nulovací můstky nebo navazující rozbočovací svorkovnice Pollmann, aby bylo zapojení přehledné a konzistentní.

Technické detaily

• Počet pólů: 5
• Druh připojení: šroubování
• Způsob montáže: DIN lišta/šroub
• Montážní lišta: 35 mm (DIN lišta)
• Materiál pouzdra: polyamid (PA)
• Kompatibilita vodičů: měděné i hliníkové
• Jmenovité napětí: až 1000 V AC/DC
• Rozsah připojitelných průřezů: 2,5–35 mm²

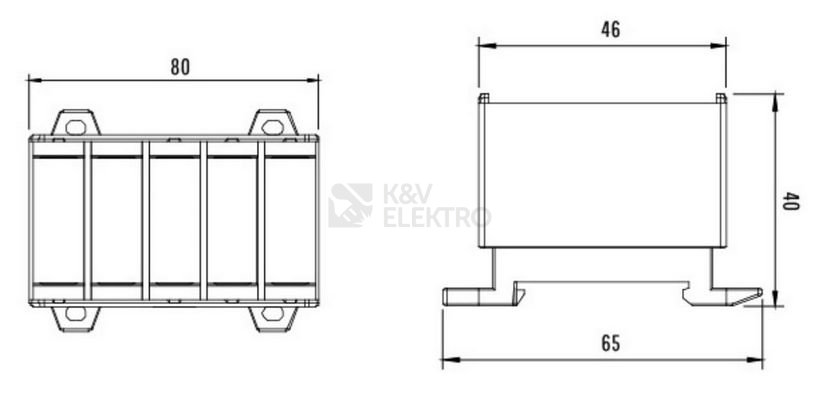

• Šířka: 80 mm
• Výška: 40 mm
• Hloubka: 65 mm
• Barva: vícebarevné (3x šedá/modrá/zelená)

O výrobci

Pollmann Elektrotechnik je německý specialista na elektroinstalační komponenty, zejména propojovací řešení. Nabízí odolné a snadno instalovatelné prvky, jako jsou ekvipotenciální lišty, připojovací moduly, nulovací můstky či rozbočovací svorkovnice HLAK, které zajišťují přehledné a bezpečné spojení vodičů v rozvodných skříních.
