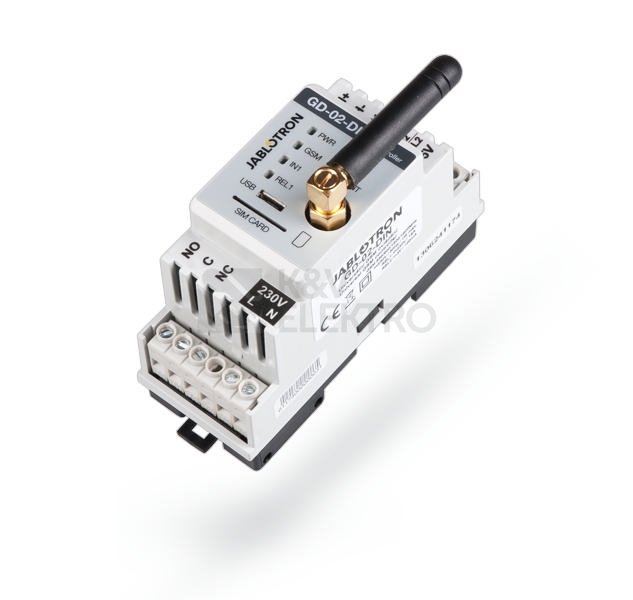

Univerzální GSM komunikátor a ovladač Jablotron GD-02K-DIN
Ceny zde uvedené jsou platné pouze pro nákup na e-shopu a mohou se lišit od cen na pobočkách.

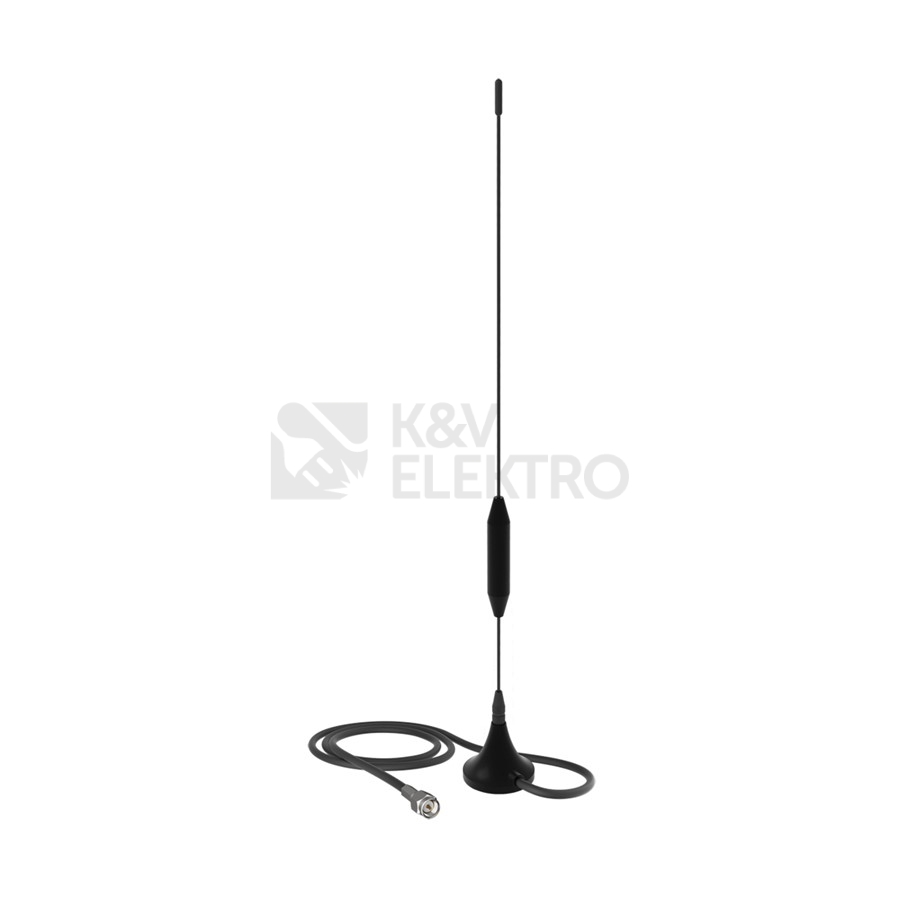

Často se kupuje společně
GD-02K-DIN Univerzální GSM komunikátor a ovladač
Režimy provozu
- Ovládání
2 výstupů – silového nebo signálového - aktivuje/deaktivuje výstup s možností nastavení časového impulzu (1 s – 24 h)
Pomocí SMS nebo prozvoněním z až 100 telefonních čísel
- Sledování stavu
pomocí vstupu sleduje stav jiného zařízení (výpadek proudu, poruchu, atd.)
- Měření teploty
s použitím snímače teploty JB-TS-PT1000 měří aktuální teplotu a reportuje překročení nastavené mezní hodnoty
- Termostat
s použitím snímače teploty JB-TS-PT1000 měří aktuální teplotu a dle nastavené teploty (požadované nebo nezámrzné) spíná silový výstup REL1 (např. elektrokotel, přímotop, apod.). Požadovanou a nezámrznou teplotu lze vzdáleně SMS příkazem nastavit a přepínat se mezi nimi.
- Počítadlo impulzů
umožňuje připojit až dva externí měřiče spotřeby s impulzním výstupem (jako např. elektroměry, plynoměry či vodoměry) nebo jeden měřič rozlišením nízkého a vysokého tarifu. Režim počítadla impulzů poskytuje formou SMS informaci o jejich aktuálním stavu nebo překročení nastavených hladin.
Technická specifikace
| Napájení | 230 V AC/50 Hz, zařízení třídy ochrany II. |
|---|---|
| Napájecí příkon | střední klidová hodnota 1,2 W (3,5 W při sepnutém relé) |
| Ochranné jištění | 1 A; typ A |
| Vnitřní zálohovací akumulátor | Polymer Lithium-ion 300 mAh |
| Doba zálohování | 3 hodiny |
| Pracovní pásmo GSM modulu | GSM/GPRS Quad Band 850 / 900 / 1800 / 1900 MHz |
| Zatížitelnost kontaktů relé REL1 | |
| Maximální spínané napětí | 250 V AC; 24 V DC |
| Odporová zátěž (cosφ=1) | max. 16 A |
| Indukční, kapacitní zátěž (cosφ=0,4) | max. 3 A |
| Zářivky | max. 3 A/690 VA |
| Žárovky (halogeny) | max. 1000W |
| Minimální DC spínaná zátěž | 10 mA; 5 V DC |
| Kontakty relé jsou galvanicky odděleny od zařízení, splňují požadavky na bezpečnostní izolaci 4 kV. | |
| Vstup IN1 | Vstup je aktivní při spojení s GND, max. 24 V |
| Vstup/výstup IN2/REL2 | Vstup je aktivní při spojení s GND, max. 24 V Výstup spíná proti GND, ochrana výstupu 100 mA, max. napětí 24 V Vstupy IN1 a IN2 jsou kompatibilní s impulzním výstupem elektroměrů třídy B dle ČSN EN 62053-31 |
| Vstupy TH pro teplotní snímač (JB-TS-PT1000) | rozsah -30 až +125 °C (max. délka připojení 10 m) |
| Pomocný napájecí výstup | +5 V DC/max. 100 mA, nezálohováno |
| Rozsah pracovních teplot | 0 °C až +40 °C |
| Krytí | přední panel IP20 |
| Rozměry(bez antény) | 90 x 36 x 58 mm |
| Hmotnost | 140 g |
| Bezpečnost | ČSN EN 62368-1 |
| EMC | ČSN ETSI EN 301 489-7, ČSN EN 55024, ČSN EN 55032, ČSN EN 60730-1 |
| Radiové vyzařování | ČSN ETSI EN 301 511 |
| Splňuje podmínky provozování - všeobecné oprávnění | ČTÚ č. VO-R/1/...... |
