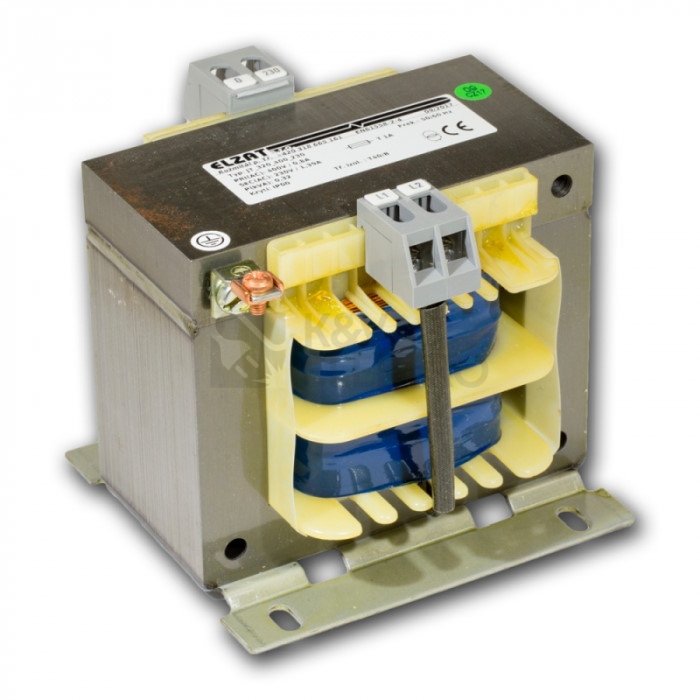

Jednofázový vinutý transformátor ELZAT JT 150 zajišťuje převod z 230 V na 24 V s rezervou danou výkonem 150 VA. Otevřené provedení se stupněm krytí IP00 se uplatní v přesně navržených sestavách, kde je předem určeno umístění a způsob kotvení. Pro návrh konstrukce se hodí znát i hmotnost 2 200 g.
Specifikace transformátoru elzat JT 150 230V/24V 150VA
Tento jednofázový vinutý transformátor převádí síťovou úroveň na nižší potenciál, konkrétně z primární strany 230 V na sekundární 24 V. Dimenzovaný zdánlivý výkon 150 VA poskytuje prostor pro návrh napájecích větví v rámci stanoveného zatížení. Přehledné označení modelu JT 150 usnadňuje správnou identifikaci v projektové dokumentaci i při náhradách.
Konstrukční pojetí odpovídá otevřenému provedení s krytím IP00, proto je vhodné umístění do vyhrazeného prostoru přístroje nebo rozvaděče dle projektu. Při plánování zástavby a chlazení je praktické počítat s rozměry: délka 96 mm, výška 96 mm, hloubka 81 mm. Tyto hodnoty napomohou správnému návrhu mechanického upevnění i vedení kabeláže.
Primární vinutí je určeno pro napájení na úrovni 230 V, sekundární část poskytuje výstup na úrovni 24 V. Při návrhu ochranných prvků a připojovacích vodičů je vhodné vycházet z mezí daných dimenzovaným zdánlivým výkonem 150 VA a ze skutečného zatížení konkrétní aplikace, aby byl zajištěn stabilní provoz v celé napájecí větvi.
Vzhledem k otevřenému provedení s IP00 je klíčové dodržet koncepci rozmístění a způsobu kotvení, které stanoví projekt. Při manipulaci i montáži usnadní práci znalost hmotnosti 2 200 g, díky níž lze navrhnout adekvátní uchycení a zamezit přenosu vibrací. Rozměry 96 mm × 96 mm × 81 mm napomáhají přesnému plánování layoutu uvnitř zařízení.
V praxi umožňuje kombinace vstupní úrovně 230 V, výstupní úrovně 24 V a výkonové dimenze 150 VA zařadit transformátor do napájecích částí různě koncipovaných obvodů, ať už jde o doplnění nového návrhu, nebo o servis existující sestavy. Volba značky ELZAT usnadňuje sjednocení parametrů napříč instalací.
Shrnutí a doporučení produktu
ELZAT JT 150 osloví projekty, kde je žádoucí jasně definovaný převod a předvídatelné začlenění do napájecí větve. Díky jednoznačnému označení a promyšlené konstrukci se snadno specifikuje v dokumentaci a rychle nahradí původní díl při modernizaci či opravě. Otevřená koncepce zároveň umožňuje přesné umístění do připraveného prostoru zařízení.
Pokud hledáte další varianty pro srovnání zástavby či výkonové třídy, projděte kompletní výběr v kategorii Střídavé napájecí zdroje, kde snadno vyberete vhodný komponent pro navrhovanou aplikaci.
O výrobci
Firma ELZAT se zabývá výrobou síťových transformátorů a vinutých dílů. V nabídce K&V ELEKTRO najdete kvalitní transformátory od této značky.
