Topné těleso 5144/7 6000W 230V 420690280

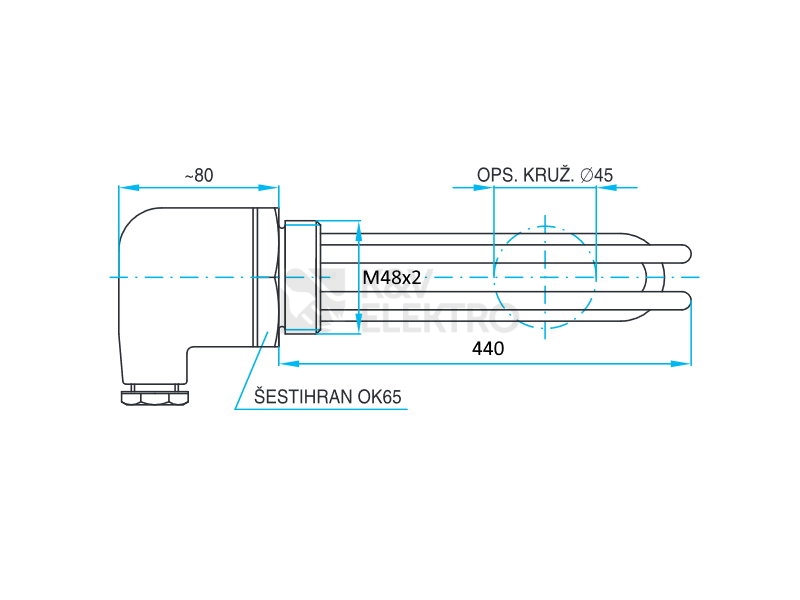

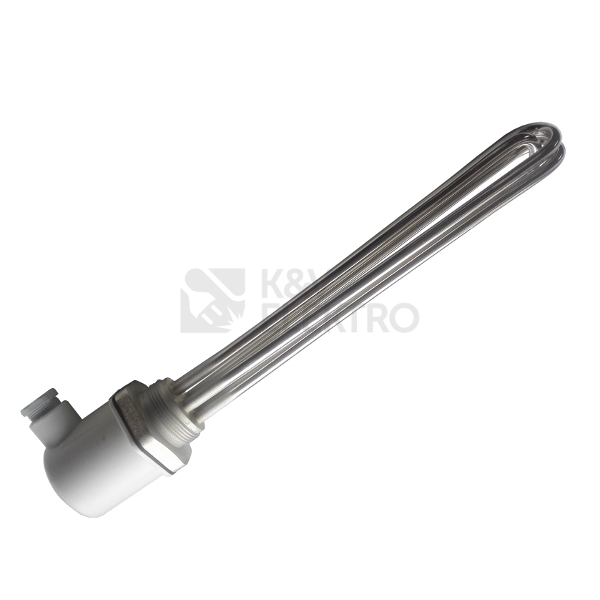

Topné těleso 5144/7 6000W 230V 420690280 TYP 4206 je určeno pro přímý ohřev vody a podobných kapalin, typicky do bojlerů, elektrokotlů, akumulačních nádrží a dalších zařízení, kde je potřeba rychle zahřívat vodu vysokým výkonem. je určeno pro přímý ohřev vody a podobných kapalin. Konstrukčně se skládá ze tří topných větví tvaru U, které jsou zapájeny do společné hlavice pomocí Ag pájky, přičemž každá větev má třetinu celkového příkonu. Hlavice je vyrobena z mosazi a opatřena víkem s vývodkou AP 16/12, která zajišťuje krytí IP54. Pro snadnou montáž je hlavice vybavena šestihranem OK 65, závitem M48×2 a vývodkou Pg 13,5. Plášť topných větví je z niklované mědi, což přispívá k dobré tepelné vodivosti a odolnosti proti korozi.

Specifikace topného tělesa Eltop 5144/7 6000W 230V 420690280, 1401190051

Topné těleso Eltop 5144/7 při maximálním pracovním tlaku 0,6 MPa a během používání musí být neustále ponořeno až po hlavici. V prostředí se zvýšeným výskytem vodního kamene nebo jiných usazenin se doporučuje zajistit odpovídající úpravu vody, která prodlouží životnost topných větví. Každá topná větev je dimenzována na napětí 230 V, přičmž toto provedení umožňuje zapojení jak jednofázově, tak i do třífázové soustavy 3×400 V v zapojení do hvězdy (Y).

Kromě topných těles a samotných ohřívačů vody nabízíme i další topnou a regulační techniku, jako například přímotopy a sálavé infrapanely či akumulační kamna.

Technické detaily topného tělesa Eltop

• Výkon: 6000 W
• Napětí: 230 V
• Stupeň krytí: IP54
• Materiál topného tělesa: měď (niklovaná)
• Materiál hlavice / příruby: mosaz
• Závit příruby: M48×2
• Hloubka ponoření: cca 440 mm
• Provozní tlak: 0,6 MPa
• Ucpávková vývodka: AP 16/12
• Možnosti zapojení: jednofázově (230 V) nebo 3×400 V Y

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Proudový chránič s jističem EATON PFL7-10/1N/B/003-A 10A 30mA A 263435 splňuje příslušné normy ČSN.

O společnosti ELTOP

ELTOP-PRAHA je tradiční česká společnost založená v roce 1992, jež se specializuje na výrobu a distribuci elektrických topných těles – včetně trubkových, keramických, patronových i pásových těles – a dodává řešení pro různé segmenty od domácích spotřebičů až po průmyslové aplikace.
