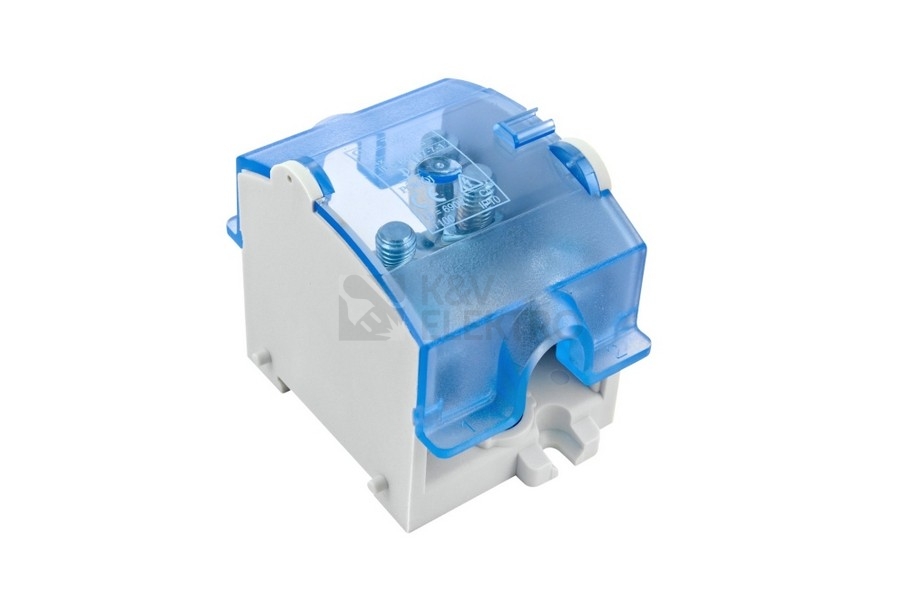

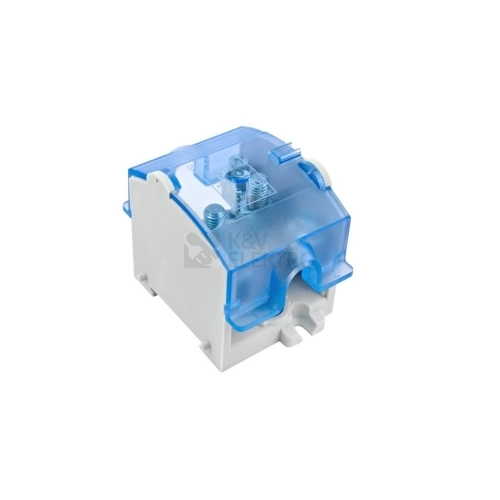

Svorkovnice stoupací OBL 70/25-1 modrá 1000875

Stoupačková/průchozí svorkovnice F&F OBL 70/25-1 v modrém provedení využije připojení vodiče do 70 mm² a slouží k odbočování ve stoupacích vedeních. Krytá konstrukce s bočním připojením a montáží na DIN lištu či panel zjednoduší instalaci v rozvaděčích i společných šachtách.

Specifikace svorkovnice stoupací OBL 70/25-1 modrá 1000875

Tato jednopólová svorkovnice pro stoupací vedení je navržena pro průběžné napojení odboček bez přerušování hlavního kabelu. Kryt s ochranou IP10 zajišťuje základní zakrytování přístupových částí a umožňuje plombování. Připojení probíhá bočně do šroubových svorek, které se hodí pro pevné i lankové vodiče s dutinkou či bez ní do 70 mm².

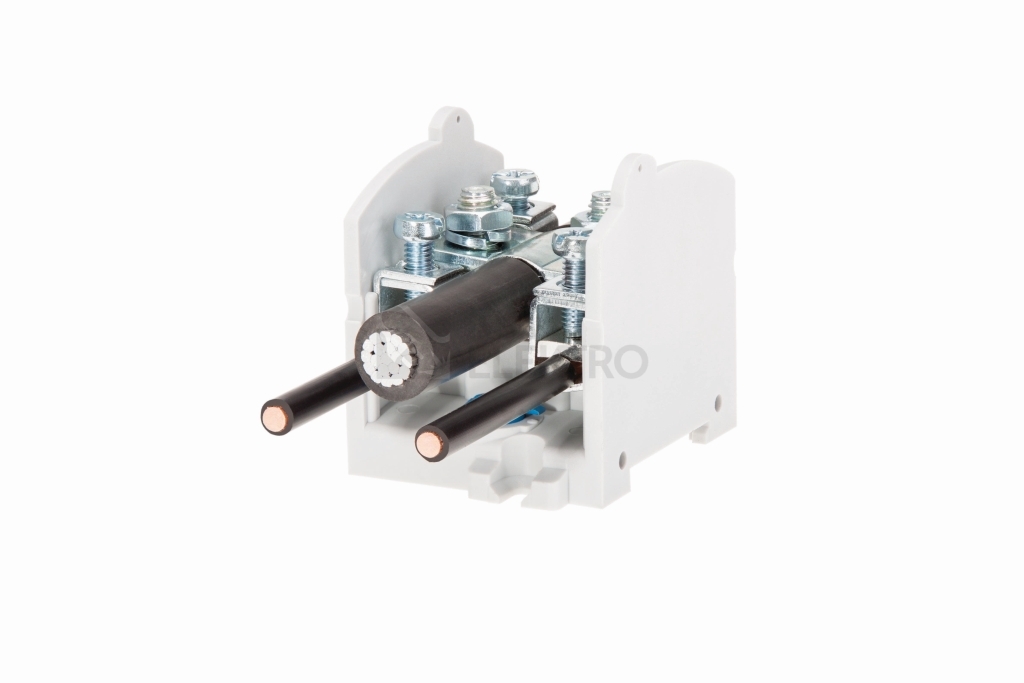

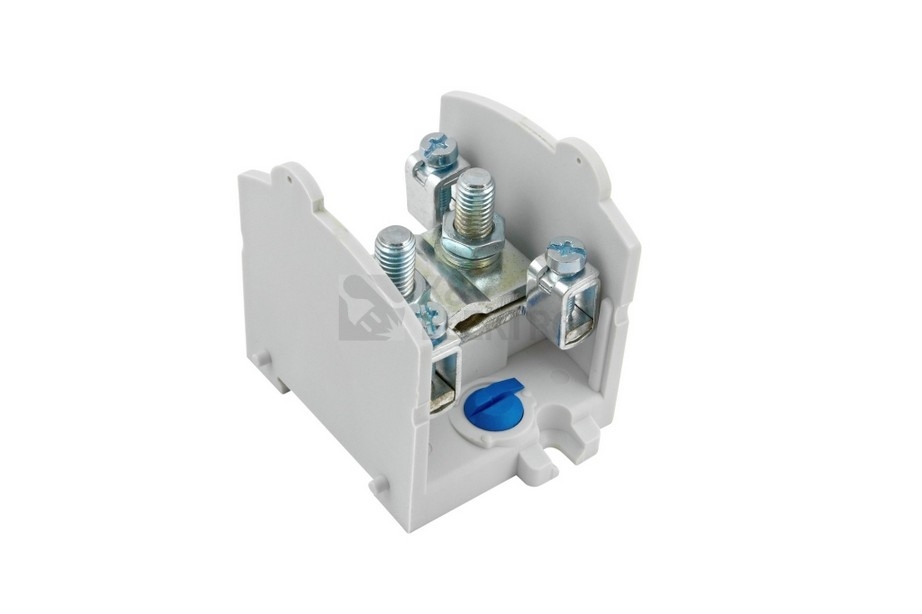

Vstupní místo je připraveno pro 1× 70 mm², odbočky pak řeší samostatné výstupy. Konstrukce poskytuje celkově pět upínacích míst na pól, takže lze z jednoho místa provést více odvedení bez zbytečného řetězení. Mosazná upínací část je určena pro připojení měděných vodičů a přináší spolehlivý kontakt při dotažení.

Svorkovnice se instaluje na DIN lištu s možným dodatečným šroubovým upevněním do panelu. Těleso z termoplastu odolává teplotám v rozsahu -20 až 100 °C, přičemž jmenovitá hodnota proudu činí 192 A a provozní napětí sahá do 690 V AC. Pro snadnou orientaci v rozvaděči je provedení modré barvy.

Kompaktní rozměry 65 × 53 × 77 mm a hmotnost přibližně 210 g usnadňují umístění i ve stísněných rozvodnicích. Proti dotyku živých částí je zařízení zajištěno, přičemž boční svorky umožňují přehledné vedení kabeláže.

Shrnutí a doporučení produktu

Oceníte rychlou montáž bez nutnosti zkracovat stoupací kabel a čisté řešení odboček z jednoho místa. Zakrytování s možností zajištění a přehledná boční připojení pomohou udržet pořádek v rozvaděči. Díky uchycení na lištu i panel snadno začleníte svorkovnici do nových instalací i rekonstrukcí.

Pro výběr obdobných řešení přejděte do kategorie Stoupačkové, průchozí a rozbočovací svorky. Pokud preferujete produkty stejné značky, projděte si také nabídku svorkovnic F&F.
