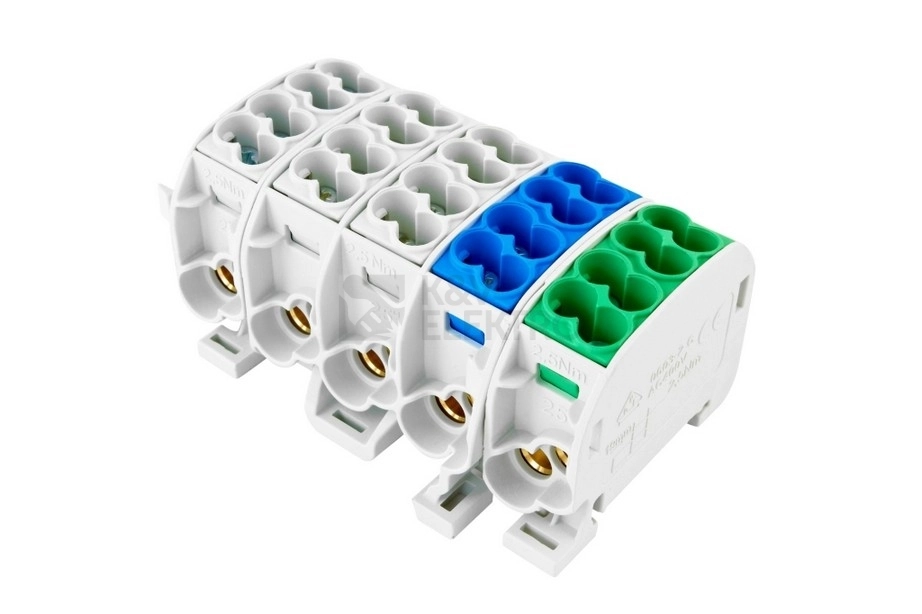

Rozbočovací svorkovnice HLAK 25//5 C PEN3L od značky Hora eTec nabízí přehledné rozdělení okruhů díky 5 pólům a praktickou instalaci na DIN lištu 35 mm. Vhodná pro smyčkování a rozbočení uvnitř rozváděčů, se šroubovým připojením a krytím IP20 pro bezpečný provoz.
Specifikace svorkovnice rozbočovací HLAK 25//5 C PEN3L 1002993
Tato svorkovnice usnadní přivedení vstupního kabelu a smyčkované odbočení k dalším vývodům, zároveň umožní napojení přístrojů uvnitř rozváděče nízkého napětí. Uvnitř se nachází mosazná svorka pro měděné vodiče, vodiče se upevňují pomocí šroubového spojení. Jemně slaněné vodiče je vhodné zakončit dutinkou, aby styčná plocha pod šroubem pracovala spolehlivě.
Pro montáž se využívá DIN lišta 35 mm, přičemž provedení typu C se zaobleným tělem lze řadit do sebe; kompatibilita platí i při kombinaci HLAK 25 s HLAK 35. Konstrukce s IP20 chrání před nebezpečným dotykem živých částí. Pro lepší orientaci při zapojování je přítomno barevné odlišení fází (hnědá, černá, šedá) a nulových i ochranných kontaktů (modrá, zelená).
Shrnutí a doporučení produktu
Hledáte jednoduchý způsob, jak přehledně rozdělit napájení a zároveň zachovat pořádek uvnitř rozváděče? Toto řešení přináší jasnou identifikaci připojených vodičů díky barevnému značení a praktickou modularitu pro rozšíření podle potřeby.
Pokud budujete nebo upravujete rozváděč a potřebujete rozbočení či smyčkování, prohlédněte si další varianty v kategorii Stoupačkové, průchozí a rozbočovací svorky. Chcete mít výběr od stejného výrobce? Projděte si kompletní nabídku svorek HLAK.
Technické detaily
- Počet pólů: 5
- Druh připojení: šroubování
- Způsob montáže: DIN lišta 35 mm
- Stupeň krytí: IP20
- Jmenovité napětí: 1000 V AC/DC
- Jmenovitý proud: 152 A
- Materiál svorky: mosaz
- Určeno pro vodiče: měděné (CU)
- Počet přípojek < 6 mm²: 20
- Počet přípojek 10 mm²: 20
- Počet přípojek 16 mm²: 20
- Počet přípojek 25 mm²: 10
- Počet přípojek > 25 mm²: 0
- Počet přípojek celkem: 20
- Konfigurace na 1 pól: 2× 25 mm², 2× 16 mm²
- Vestavná šířka 1 pólu: 17,8 mm (1 TE)
O výrobci
Společnost HORA eTec GmbH, založená v roce 1919, se specializuje na výrobu svorek, desek s plošnými spoji a elektroinstalačních modulů. Výroba je situována v oblasti města Bielefeld. Na našem e‑shopu naleznete široký výběr svorek HLAK.
