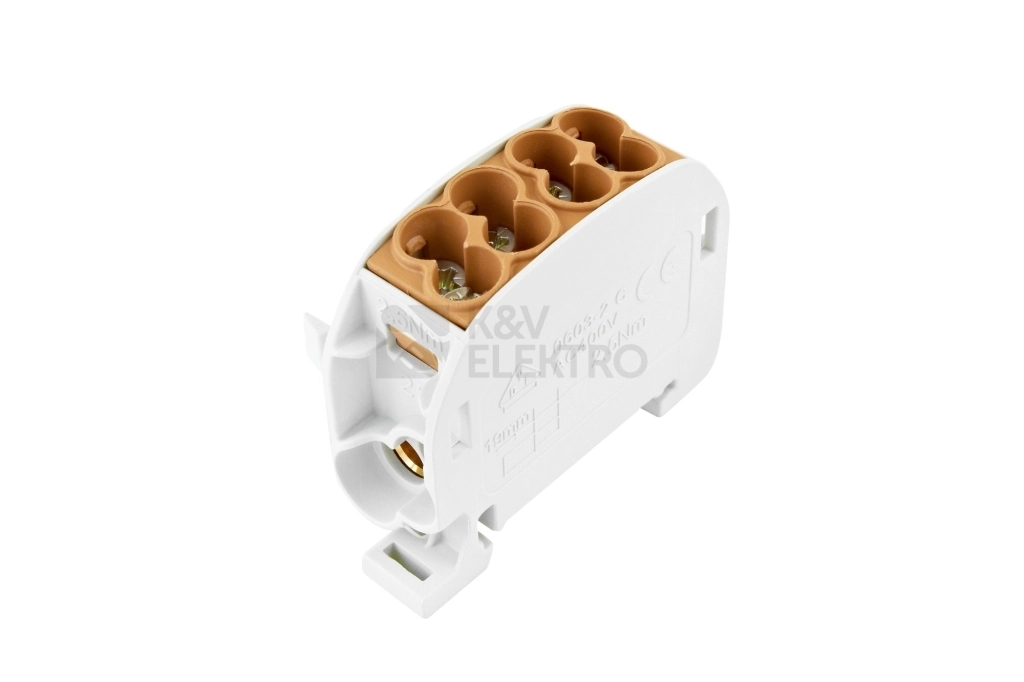

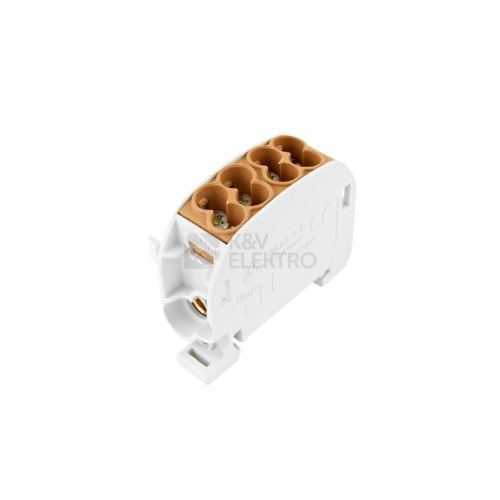

Rozbočovací svorkovnice HLAK 25//1 C L B v hnědém provedení je praktickým a spolehlivým řešením pro rozvod elektrické energie v rozváděčích nízkého napětí. Slouží ke snadnému a bezpečnému připojení přívodního vodiče a zároveň k rozbočení (smyčkování) dalších výstupů či napájení přístrojů uvnitř rozváděče. Díky jmenovitému napětí až 1000 V a proudové zatížitelnosti 152 A je vhodná i pro náročnější aplikace.
Specifikace svorkovnice rozbočovací HLAK 25//1 C L B hnědá 1006531
Kompaktní konstrukce pro montáž na standardní DIN lištu (35 mm) umožňuje úsporu místa – jeden pól má šířku pouhých 17,8 mm. Svorkovnice je určená pro měděné vodiče a nabízí kombinaci připojení až pro průřezy 2×25 mm² a 2×16 mm². Vodiče se upevňují pomocí šroubového spoje, přičemž u jemně laněných vodičů je vhodné použít dutinky pro zajištění spolehlivého kontaktu.
Robustní plastové pouzdro v kombinaci s mosaznou svorkou zajišťuje vysokou mechanickou odolnost a dlouhou životnost. Krytí IP20 chrání před nebezpečným dotykem živých částí, což zvyšuje bezpečnost při provozu. Výhodou je také možnost řazení více svorek vedle sebe a barevné odlišení fází, které usnadňuje orientaci při instalaci i údržbě.
Shrnutí a doporučení produktu
Hledáte kompaktní řešení pro přehledné rozbočení a smyčkování v rozváděči? Tato svorkovnice nabízí jednoduše pochopitelnou instalaci, jasné barevné rozlišení a možnost řazení více kusů do jedné linie. Díky praktickému uchycení na lištu navrhnete pořadí prvků v sestavě bez složitých zásahů a přizpůsobíte rozvaděč přesně aktuálním požadavkům.
Prohlédněte si kompletní nabídku v sekci Stoupačkové, průchozí a rozbočovací svorky a doplňte svou instalaci dalšími svorkami HLAK v barevném provedení podle vedení. Pokud preferujete jednotné řešení v rámci jedné značky, projděte si výběr svorek HLAK.
Technické detaily
- Druh připojení: šroubování
- Způsob montáže: DIN lišta (35 mm)
- Jmenovité napětí: 1000 V AC/DC
- Jmenovitý proud: 152 A
- Krytí: IP20
- Kapacita připojení: 2 × 25 mm², 2 × 16 mm²
- Počet přípojek do 6 mm²: 4
- Počet přípojek 10 mm²: 4
- Počet přípojek 16 mm²: 4
- Počet přípojek 25 mm²: 2
- Počet přípojek celkem: 4
- Rozměry další: výška 49,4 mm; šířka 24,8 mm; hloubka 55,7 mm
O výrobci
Společnost HORA eTec GmbH, založená v roce 1919, se specializuje na výrobu svorek, desek s plošnými spoji a elektroinstalačních modulů. Výroba je situována v oblasti města Bielefeld. Na našem e‑shopu naleznete široký výběr svorek HLAK.
