Rozbočovací svorkovnice, jednopólová, HLAK 25 1/4 M2 na DIN lištu dosahuje možnosti pro napájení až do 100 A. Šroubové připojení usnadňuje práci v rozváděčích nízkého napětí, krytí IP20 a kompatibilita s vodiči Al/Cu podporují bezpečné a spolehlivé propojení.

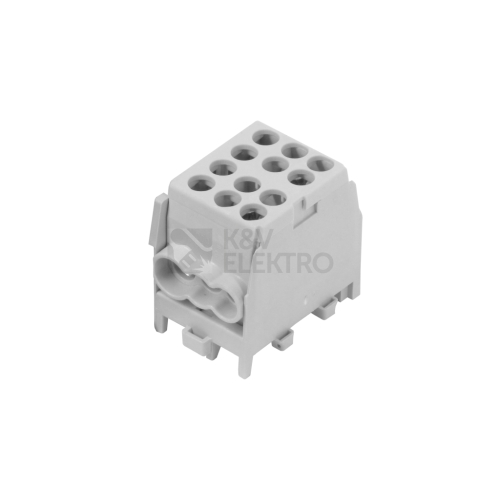

Specifikace svorkovnice rozbočovací HLAK 25 1/4 M2 šedá 1010287
Svorkovnice rozbočovací HLAK 25 1/4 M2, 100 A, jednopólová, v šedém provedení, je univerzální rozbočovací (smyčkovací) svorkovnice určená pro použití v rozváděčích nízkého napětí i v dalších aplikacích, kde je potřeba připojit vstupní vodič a jeden nebo více výstupních vodičů a současně zajistit napájení přístrojů osazených uvnitř rozváděče. Díky speciální povrchové úpravě svorky umožňuje připojení jak měděných, tak i hliníkových vodičů.
Svorkovnice je určena pro montáž na nosnou lištu DIN a je řaditelná do sestav. Připojení vodičů se provádí po jejich odizolování pomocí šroubového spojení, přičemž šroub dosedá přímo na vodič. U jemně laněných vodičů je proto nutné použití dutinky, která však zvětšuje celkový průřez vodiče, a z tohoto důvodu je třeba připojovat laněné vodiče o jeden řád menší, než jsou uváděné maximální průřezy. U pevných vodičů použití dutinek nutné není.
Svorkovnice HLAK typ M2 se vyznačuje menšími rozměry oproti klasickým rozbočovacím svorkám, krytím IP20 a jmenovitým izolačním napětím až 1 000 V AC/DC dle ČSN EN 60998‑1 ed. 2. Nabízí širokou škálu typů a provedení a umožňuje barevné rozlišení fází, nulového i ochranného vodiče. Díky těmto vlastnostem je vhodným a praktickým řešením pro přehledné, bezpečné a efektivní rozvody v rozváděčích.
Shrnutí a doporučení produktu
Tato rozbočovací svorkovnice pomůže udržet pořádek v rozváděči a zpřehlední kabeláž při smyčkování i napojování přístrojů. Uplatní se všude tam, kde je důležitá rychlá a čistá práce s jasným uspořádáním. Díky kompatibilitě s různými typy vodičů a možnosti řadění do sestav je vhodná pro systematické budování rozvodů.
Prohlédněte si také celou kategorii stoupačkových, průchozích a rozbočovacích svorek a vyberte si další prvky pro svou instalaci. Pokud preferujete komponenty stejné značky, podívejte se na rozbočovací svorkovnice Pollmann. Pro doplnění sestavy se hodí i propojovací řešení a příbuzné nulovací můstky.
Technické detaily
- Počet pólů: 1
- Druh připojení: šroubování
- Počet přípojek < 6 mm²: 6
- Počet přípojek 10 mm²: 6
- Počet přípojek 16 mm²: 6
- Počet přípojek 25 mm²: 2
- Počet přípojek celkem: 6
- Způsob montáže: DIN lišta
- Jmenovitý proud: 100 A
- Krytí: IP20
- Kompatibilita vodičů: Al/Cu
- Jmenovité izolační napětí Ui: do 1 000 V AC/DC
- Norma: ČSN EN 60998-1 ed. 2
- Výška: 40 mm
- Šířka: 30 mm
- Hloubka/výška: 45 mm
O výrobci
Pollmann Elektrotechnik je německý specialista na elektroinstalační komponenty, zejména propojovací řešení. Nabízí odolné a snadno instalovatelné prvky, jako jsou ekvipotenciální lišty, připojovací moduly, nulovací můstky či rozbočovací svorkovnice HLAK, které zajišťují přehledné a bezpečné spojení vodičů v rozvodných skříních.
