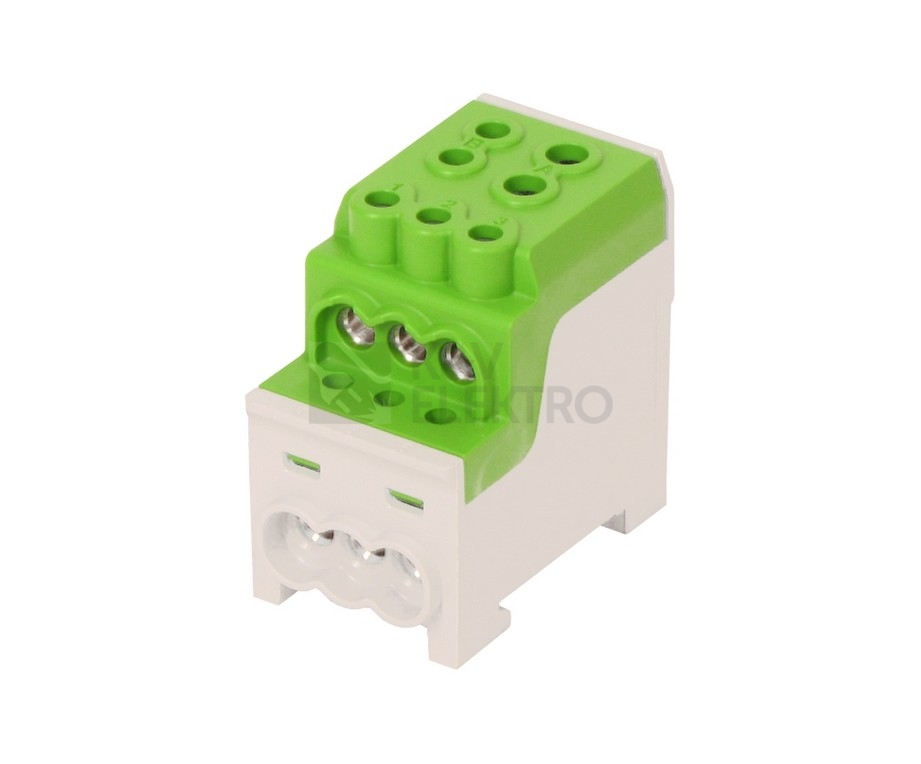

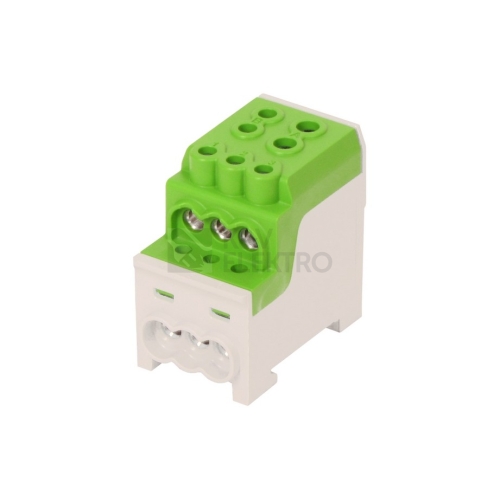

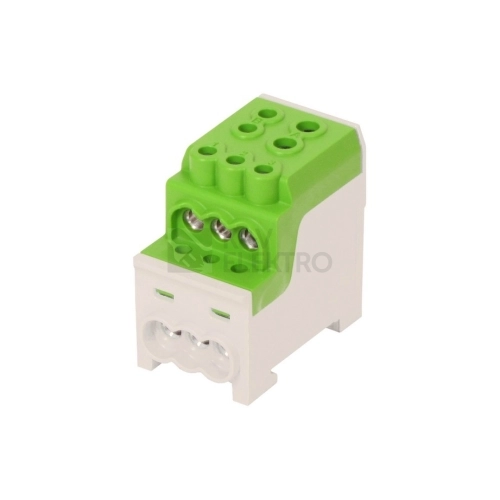

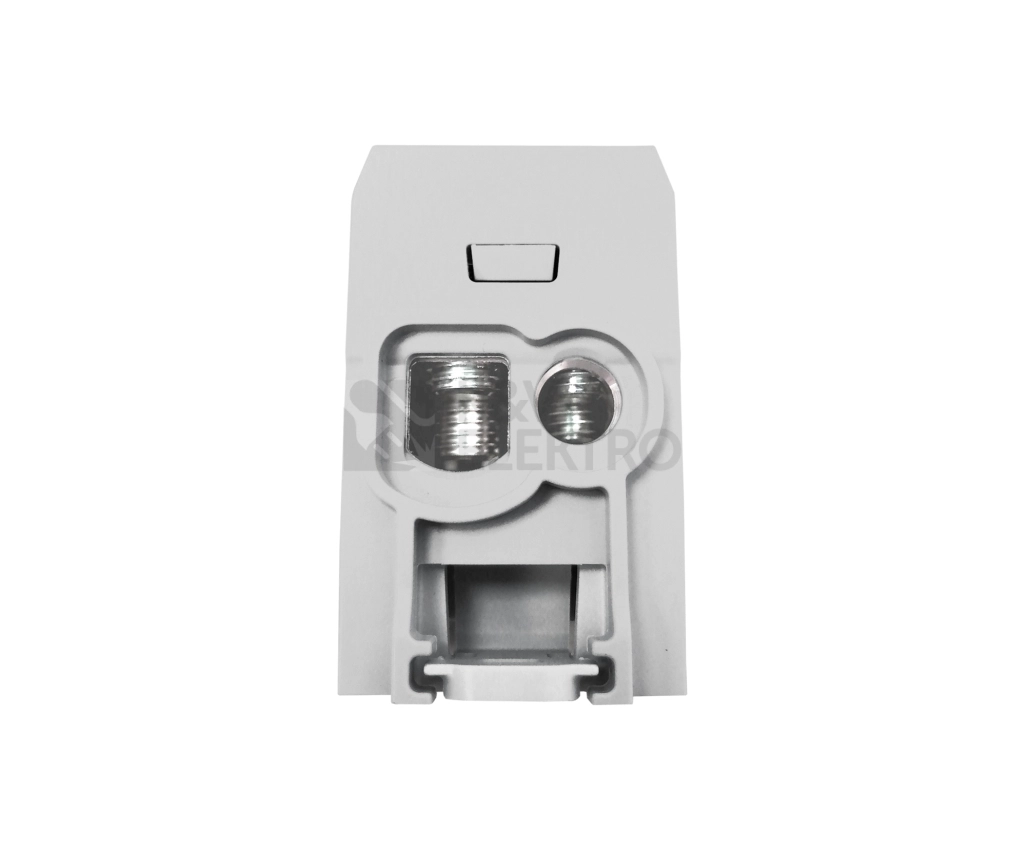

Svorkovnice pro rozdělení fází UVB 200 PE zelená 1003209

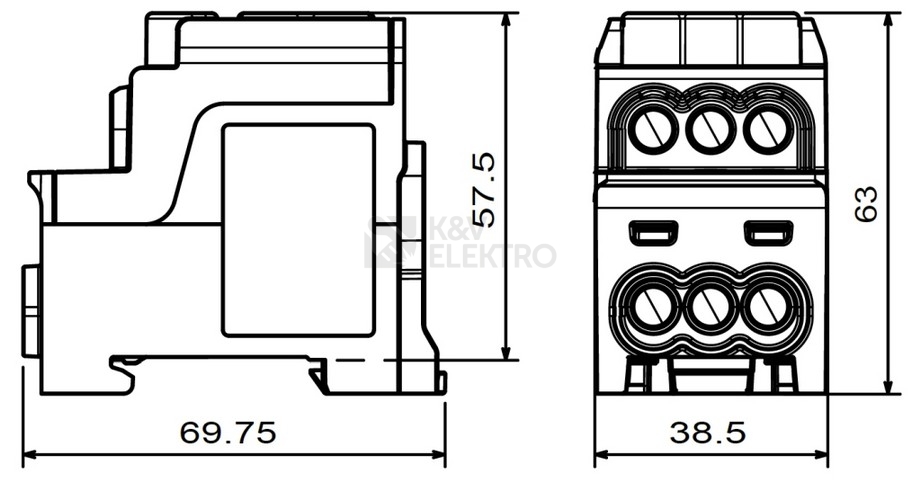

Blok pro rozdělení fází UVB 200 PE, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva zelená, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o ​průřezu max. 70 mm2 a ​6 menších průřezů o ​hodnotě max. 16mm2. Bloky šetří místo v ​rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k ​instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i ​hliníkové vodiče. A ​nabízí se v ​pěti barevných variantách - šedá, modrá, zelená, hnědá a ​černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a ​proto je nutné připojovat slaněné vodiče o ​řád menší než uvedené průřezy. U ​pevných vodičů toto není nutné.Hlavní přednosti:• montáž na nosnou lištu• úspora místa uvnitř rozváděče• dostatek připojovacích míst• jmenovité napětí 1000V AC / 1500V DC
