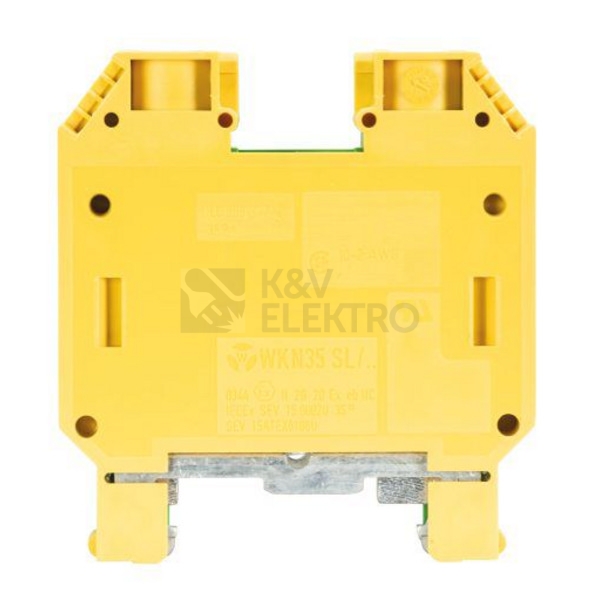

Zemnicí svorkovnice Wieland WKN35SL umožní bezpečné připojení vodičů v rozsahu 10–35 mm² pro lankové s dutinkou, což přináší jistotu pevného dotažení a spolehlivého kontaktu. Snadnou integraci do instalace podpoří montáž na DIN/G lištu a přehledné boční připojení.
Specifikace svorky zemnící WIELAND WKN35SL
Tento zemnicí prvek se hodí pro aplikace, kde je potřeba přehledně a pevně upnout zemnicí vedení. Přijme jednodrátové vodiče 10–50 mm² i lankové s dutinkou 10–35 mm², takže pokryje široké spektrum běžných průřezů v instalaci. Boční uspořádání připojení usnadňuje vedení a organizaci kabeláže v poli svorek.
Konstrukce využívá osvědčené řešení se šroubovými svorkami na obou stranách, což umožňuje pevné a opakovatelné upevnění bez speciálního nářadí. Jednopatrové provedení se 2 místy upnutí na patro napomáhá přehlednosti při zapojování a minimalizuje riziko chyb v zapojení. Barevné provedení žluto‑zelená přináší jednoznačnou identifikaci zemnicí funkce v rozvaděčových polích či svorkovnicích.
Instalace je přizpůsobena standardizovaným lištám, konkrétně DIN/G liště, díky čemuž je osazení rychlé a mechanicky stabilní. Boční poloha připojení napomáhá čistému vyvázání vodičů v řadě a snižuje nároky na prostor ve směru čelního přístupu. Uspořádání kontaktních míst zjednodušuje servisní zásahy i následné úpravy zapojení.
Provozní rozsah prostředí je dimenzován na -40 až 120 °C, což dovoluje nasazení v různorodých podmínkách bez nutnosti zvláštních opatření. Použitý izolační materiál dosahuje třídy UL 94 V0, tedy vysoké odolnosti vůči vzplanutí s rychlým samohasením. Tyto vlastnosti podporují dlouhodobou spolehlivost a stabilní elektrické parametry i při kolísání teplot.
Rozměrově svorka odpovídá standardnímu modulu se šířkou 16 mm, stejně tak i rozteč 16 mm zapadá do běžných polí řadových svorek. Hmotnost 119 g dokládá robustní provedení tělesa i vodivých částí. Díky promyšlené konstrukci není vyžadována uzavírací deska, což zjednodušuje kompletaci a snižuje počet nutných doplňků při montáži.
Shrnutí a doporučení produktu
Wieland WKN35SL je řešení pro projekty, kde je potřeba spolehlivá zemnicí svorka s přehledným vedením a rychlou montáží. Uživatel ocení pevné utažení vodičů, jasnou identifikaci funkce díky barevnému provedení a kompatibilitu s běžným osazením na lištu. To vše pomáhá udržet pořádek v kabeláži a urychlit práci při instalaci i servisu.
Pokud vybíráte více pozic do jedné sestavy, prohlédněte si také nabídku v kategorii Řadové svorky, kde najdete další provedení podle potřeb vašeho projektu. Hledáte produkty stejné značky? Navštivte přehled řadových svorek Wieland. Pro navazující propojování a zakončení vodičů můžete doplnit sortiment o ploché kulaté konektory.
