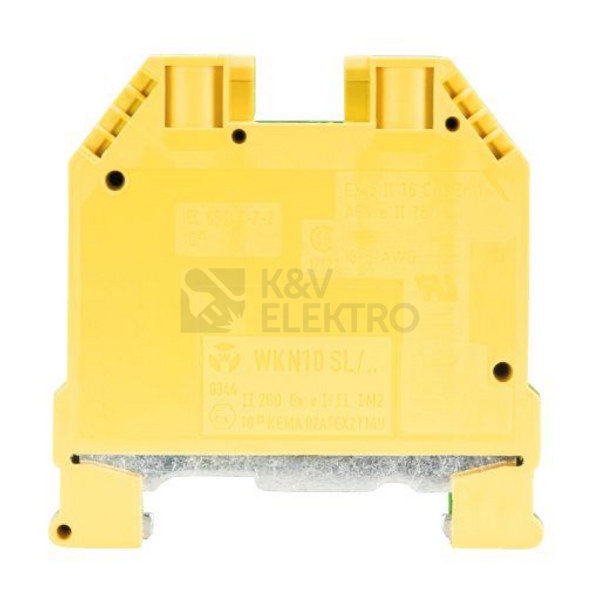

Svorka zemnící WIELAND WKN10SL

Zemnící svorka Wieland WKN10SL nabízí spolehlivé připojení díky šroubové svorce a snadnou instalaci na DIN/G lištu. Umožňuje zapojit jednodrátové vodiče v rozsahu 1,5 – 16 mm² a lankové s dutinkou 2,5 – 10 mm². Žluto‑zelené provedení usnadní orientaci v rozvaděči.

Specifikace svorka zemnící WIELAND WKN10SL

Tento zemnící prvek pro řadovou montáž je koncipován pro boční připojení, kdy se vodiče svírají přes šroubovou svorku z obou stran. Pro zapojení ochranného vodiče jsou k dispozici 2 místa upnutí v rámci 1 patra, což dovolí přehledné vedení a rozbočení v rozvaděči či svorkovnici bez zbytečného propojování.

Montáž probíhá zaklapnutím na DIN/G lištu, což zajišťuje rychlé osazení i případnou výměnu v poli. Připojovací poloha je boční, takže lze držet kabelový svazek v jedné rovině s ostatními svorkami a zachovat tak pořádek v instalaci.

Vodiče lze připojit v širokém rozsahu: jednodrátové v průřezech 1,5 – 16 mm² a lankové s dutinkou v rozsahu 2,5 – 10 mm². Tento rozsah usnadňuje kombinaci různých dimenzí vedení v jednom rozvaděči bez nutnosti přechodových prvků.

Izolační těleso je z materiálu PA s třídou hořlavosti dle UL 94 V0. Provozní podmínky pokrývají teploty od -40 do 120 °C, což přináší jistotu funkce při běžném provozu i v náročnějších teplotních režimech instalací.

Kompaktní provedení napomáhá úspornému řazení svorek vedle sebe. Rozměrově svorka nabízí rozměr rastru 12 mm a celkovou šířku 10 mm, výšku 54 mm a hmotnost 45 g. Barevné provedení je žluto‑zelené, tedy standardní značení pro ochranné připojení a zemnění v rozvaděčích. Značení výrobce: Wieland.

Shrnutí a doporučení produktu

Hledáte jisté řešení pro zemnění v řadové instalaci? Tato svorka usnadní přehledné zapojení a pomůže udržet pořádek v rozvaděči. Konstrukce přispívá k pohodlné práci při montáži i servisním zásahu a barevné provedení napomáhá rychlé orientaci. Díky promyšlenému uspořádání připojení je vhodná pro profesionální elektroinstalace i doplnění stávajících sestav.

Pro rozšíření instalace prohlédněte naši nabídku v kategorii Řadové svorky. Pokud dáváte přednost ověřenému výrobci, zaměřte se na výběr v rámci řadových svorek značky Wieland. Pro návazná propojení v rozvaděči lze doplnit i ploché kulaté konektory.
