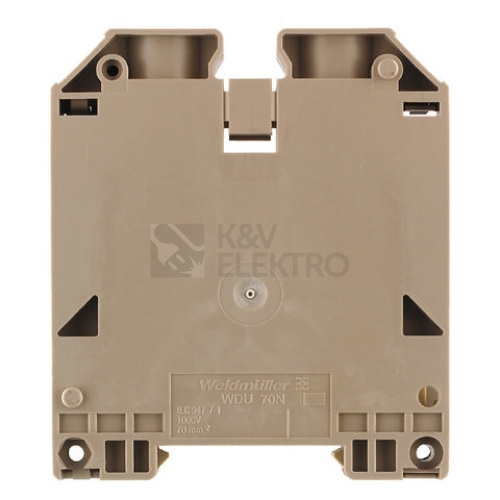

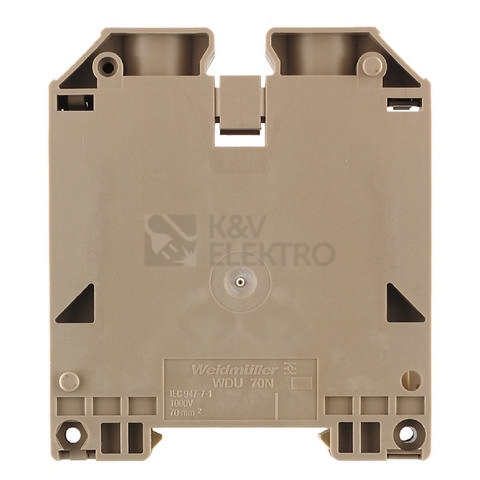

SVORKA WDU 70N/35

Řadová svorkovnice Weidmüller WDU 70N/35 umožňuje připojit lankové vodiče v rozsahu 16–70 mm², což z ní činí spolehlivý prvek pro silové obvody. Díky šroubové svorce se připojení provádí jednoduše a jistě, montáž probíhá na DIN lištu 35 mm s bočním připojením pro snadné vedení kabeláže.

Specifikace svorky WDU 70N/35

Tento model je koncipován jako řadová svorkovnice pro uspořádané a bezpečné zakončení vodičů v rozvaděčích. Umožňuje připojit lankové vodiče bez dutinky v rozsahu 16–70 mm², s dutinkou 16–70 mm², jednodrátové vodiče o průřezu 16 mm² a vícedrátové vodiče bez dutinky v rozsahu 16–95 mm². Elektrické dimenzování zahrnuje jmenovitý proud 192 A a jmenovité napětí do 1 000 V, takže svorka spolehlivě obslouží náročné silové aplikace.

Připojení se realizuje pomocí šroubové svorky s boční polohou připojení, což usnadňuje trasování kabeláže v řadě. Konstrukce nabízí jedno patro a na něm 2 místa upnutí, takže je zajištěno pevné a přehledné vedení připojovaných vodičů. Instalace se provádí na DIN lištu 35 mm, což odpovídá běžně používanému standardu v rozvaděčové technice.

Izolační těleso tvoří termoplast s třídou hořlavosti podle UL 94 V0. Provozní spolehlivost v širokém teplotním rozsahu zajišťuje rozmezí -60 až 130 °C. Vyhotovení je béžové, díky čemuž se snadno vizuálně začlení do řadové montáže a odliší se od jiných funkčních bloků podle zvyklostí v rozvaděčích.

Rozměrově svorka odpovídá modulovému standardu s roztečí 20,5 mm. Při nejnižším možném způsobu uchycení dosahuje výšky 85 mm a délky 75 mm. Celkovou manipulaci a návrh panelu usnadní i celková hmotnost 125,1 g. Konstrukce je testována ohledně nebezpečí výbuchu Ex, což rozšiřuje možnosti použití podle požadavků projektu.

Pro návrh a montáž je přínosné, že svorka je určena pro boční připojení a díky šroubové svorce poskytuje jisté dotažení vůči vibracím při správném použití. Řešení je koncipováno jako samostatný prvek s jedním patrem, určený k přehlednému a stabilnímu připojení dvou vodičů na patro. Barevné provedení béžová umožní sladění s dalšími prvky stejné řady v rozvaděči.

Shrnutí a doporučení produktu

Weidmüller WDU 70N/35 je vhodná volba pro projekty, kde je požadavek na přehledné a spolehlivé zakončení vodičů s důrazem na pevné mechanické uchycení a jasnou orientaci v rozvaděči. Zákazníci ocení rychlou montáž do standardní řady, bezpečné stažení vodiče a dlouhodobou stabilitu spojení, které ulehčí jak instalaci, tak následný servis.

Pokud budujete novou řadu v rozvaděči nebo rozšiřujete stávající instalaci, doporučujeme prohlédnout si kompletní nabídku v kategorii Řadové svorky, kde lze vybrat související svorky pro různé typy zapojení a sladit je vzhledově i konstrukčně v jedné montážní linii.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
